90 | ORBEA
KA BE L FÜHRUNG FÜ R SH I M A N O
KOMPONENTEN AN VORBAU
U ND LE NKE R
Die Montage der Komponenten des Unterstüt-
zungssystems setzt fortgeschrittene Kenntnisse
voraus und dürfte die Fähigkeiten der meisten
Wende dich deshalb zur Überprüfung, Reparatur
und Montage von Komponenten des Antriebssys-
del. Schäden an Komponenten, die auf eine nicht
fachgerecht ausgeführte Montage zurückzuführen
sind, können dazu führen, dass die Gewährleis-
tung für diese Komponenten erlischt.
Beim Rise werden Lenker aus dem Programm
OC Components Mountain Control verbaut,
die hinten im Klemmbereich des Vorbaus und
an beiden Lenkerenden ein Loch haben. Da-
durch können die Kabel für den Remoteschal-
ter des Antriebssystems und den Di2-Schalt-
hebel (bei ausgewählten Modellen) innen
durch den Lenker geführt werden.
Die Montage von Nicht-OC-Lenkern ohne
Möglichkeit der internen Kabelführung im
Lenker ist ebenfalls möglich. In diesem Fall
werden die Kabel für den Remoteschalter
des Antriebssystems und den Di2-Schalthe-
bel an der Außenseite des montierten Len-
kers verlegt.
Beim Rise werden Vorbauten aus dem Pro-
gramm OC Components Mountain Control
verbaut, bei denen die Kabel des Antriebs-
systems durch eine Nut im unteren Bereich
des Vorbaus eingeführt und dann ins Innere
des OC-Lenkers weiterverlegt werden.
TECHN I SCH ES HAN DB UCH
-
Je nach Ausstattung kann es sein, dass ein
Shimano Di2-Stecker in den OC-Vorbau ein-
gebaut wurde (siehe folgende Abbildungen zu
den verschiedenen Ausstattungsoptionen).
Wenn ein Nicht-OC-Vorbau mit der Universal-
Kabelführung für den Steuersatz HS02 mon-
tiert wird (siehe Abschnitt zum Steuersatz
in diesem Handbuch), kann es notwendig
sein, die Kabel für das Antriebssystem und
den Di2-Stecker außen am Vorbau zu verle-
gen, wenn der neu montierte Vorbau keine
Möglichkeit zur Innenverlegung oder nicht
genügend Platz zur Unterbringung des Di2-
Steckers im Inneren des Vorbaus bietet.
Orbea übernimmt keine Garantie für die
Kompatibilität von Komponenten, die nicht
Bestandteil der original Orbea Setups sind.
Überprüfe die Durchführbarkeit der Montage
vor dem Einbau neuer Komponenten.
Personen- und Sachschäden, die durch nicht
kompatible Komponenten und/oder einen
nicht fachgerechten Einbau entstehen, sind
nicht durch die Gewährleistung abgedeckt.
BLUE PAPER RISE CARBON · 20 2 3

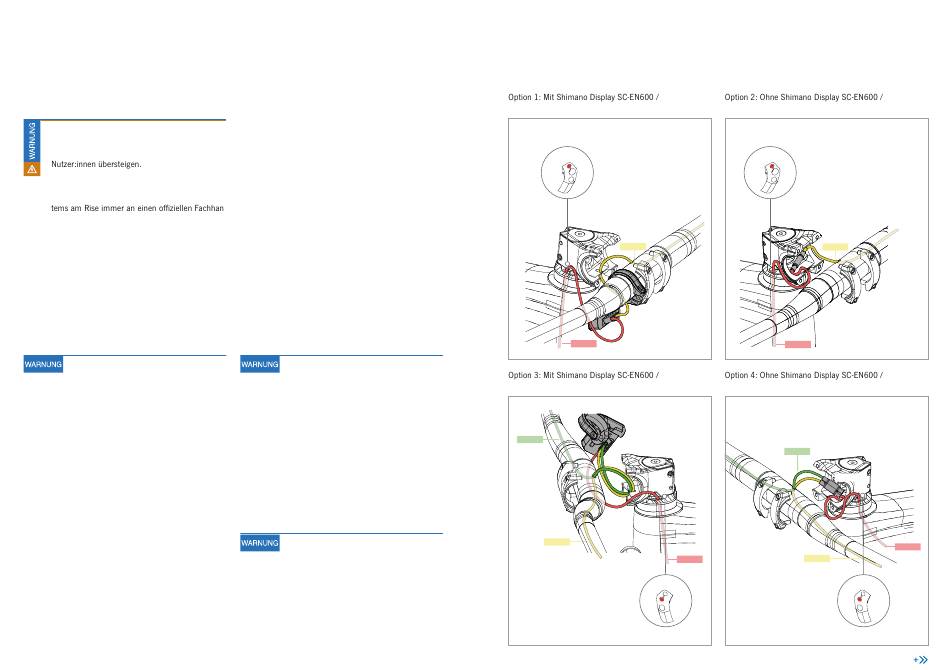

KABELFÜHRUNG IN VORBAUTEN VOM TYP
OC COMPONENTS MOUNTAIN CONTROL
mechanischer Schaltung
Siehe Abschnitt
„Verkabelung der mechanischen
Komponenten"
R3
zum SW-EN600-L
700mm
EW-SD300
SC-EN600
1200mm
EW-SD300
vom Motor
elektronischer Schaltung
zum SW-M8150-IR
700mm
SC-EN600
EW-SD300
700mm
EW-SD300
1200mm
EW-SD300
zum SW-EN600-L
vom Motor
L3
Siehe Abschnitt „Verkabelung
der mechanischen Komponenten"
ORBEA | 91
mit mechanischer Schaltung
Siehe Abschnitt
„Verkabelung der mechanischen
Komponenten"
R3
zum SW-EN600-L
700mm
EW-JC302
EW-SD300
1200mm
EW-SD300
vom Motor
mit elektronischer Schaltung
zum SW-M8150-IR
700mm
EW-SD300
EW-JC304
1200mm
EW-SD300
700mm
vom Motor
EW-SD300
zum SW-EN600-L
L3
Siehe Abschnitt „Verkabelung der
mechanischen Komponenten"
