INSTALLAZIONE DELL'UNITÀ INTERNA
28

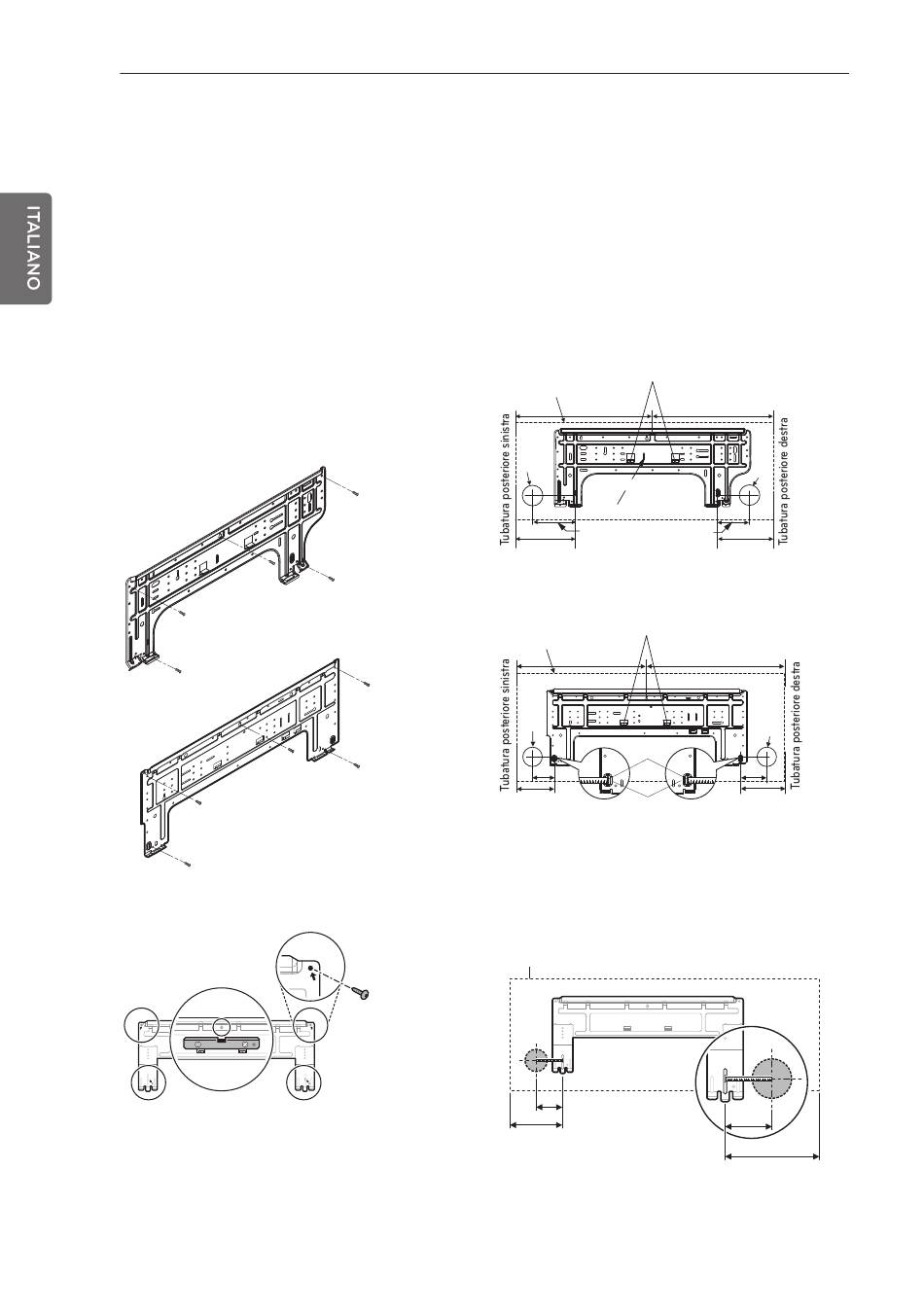

Fissaggio della piastra di
installazione
[Montaggio a muro]
Il muro scelto deve essere forte e solido
sufficientemente da evitare vibrazioni.
1
Montare la piastra di installazione sulla
parete mediante viti di tipo "A" Se l'unità
viene montata su pareti in calcestruzzo,
utilizzare bulloni di ancoraggio.
- Montare la piastra di installazione
orizzontalmente allineando la linea
centrale con una livella.
Telaio SK/SJ
Telaio SR
2
Misurare la parete e contrassegnare la
linea centrale. È importante fare attenzione
alla posizione di installazione dei cablaggi
alle prese di uscita. Questi generalmente
sono attraverso le pareti. La foratura delle
pareti per il collegamento delle tubature
deve essere praticata con molta
attenzione.
Telaio SK/SJ
Collocare una livella sulla linguetta sollevata
Profilo unità
C tipo : 418
Ø 65
Piastra di installazione
C tipo
C tipo : 98
C tipo : 134
152
Collocare una livella sulla linguetta sollevata
Profilo unità
C tipo: 494
Nastro
Ø 65
misurazione
Nastro Nastro Nastro
misurazione misurazione misurazione
83
C tipo: 134
Supporto per
Nastro
nastro di misurazione
misurazione
Telaio SR
Quadro di unità interna
86
131
(Unità: mm)
C tipo : 418
Ø 65
194
(Unità: mm)
C tipo: 504
Ø 65
83
C tipo: 150
(Unità: mm)
c
d
160
213
