INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
44
IZOLACJA CIEPLNA
- Użyć materiału izolacyjnego do rur chłodniczych, który ma doskonałą odporność na wysoką
temperaturę (ponad 120 °C).
- Środki ostrożności w środowisku o dużej wilgotności: Klimatyzator ten został przetestowany
zgodnie z "KS Standard Conditions with Mist" i potwierdzono, że nie doszło do żadnej awarii.
Jednakże jeżeli pracuje on przez długi okres czasu w atmosferze o dużej wilgotności (punkt
rosy: ponad 23 °C), może dojść do kapania kropel wody. W takim przypadku należy zastosować
materiał izolacyjny postępując według następującej procedury:
- Przygotować materiał izolacyjny... Adiabatyczne EPDM lub NBR o grubości 10 do 20 mm.
- Oblepić watą szklaną wszystkie klimatyzatory, które znajdują się w atmosferze sufitu.
Standardowa grubość materiału
izolacyjnego (mm)
(poza standardowymi warunkami do
Dotyczy
zastosowań mieszkalnych)
Wymiary orurowania
czynnika chłodniczego (mm)
6.35
9.52
12.7
Orurowanie 15.88
czynnika 19.05
chłodniczego 22.22
w postaci 25.40
gazowej 28.58
31.75
38.1
44.45
Orurowanie
6.35
czynnika
9.52
chłodniczego
w postaci
12.7~44.45
ciekłej
• Warunki normalne: temperatura 30 °C, wilgotność względna 85 %
• Warunki niekorzystne: temperatura 30 °C, wilgotność względna 90 % (wilgotne miejsca, takie
jak łazienki, baseny itp.: instalacja dopływu powietrza i wentylatora wyciągowego)
Jednostka
wewnętrzna
Standardowa grubość materiału izolacyjnego (mm) - zastosowania mieszkalne
W razie zainstalowania w miejscu
klimatyzowanym (PRZYPADEK 1)
(np.: sypialnia, salon itp.)
EPDM EPDM
19 13
19 13
19 13
19 13
19 13
19 13
19 19
19 19
19 19
25 19
25 19
9 9
13 13

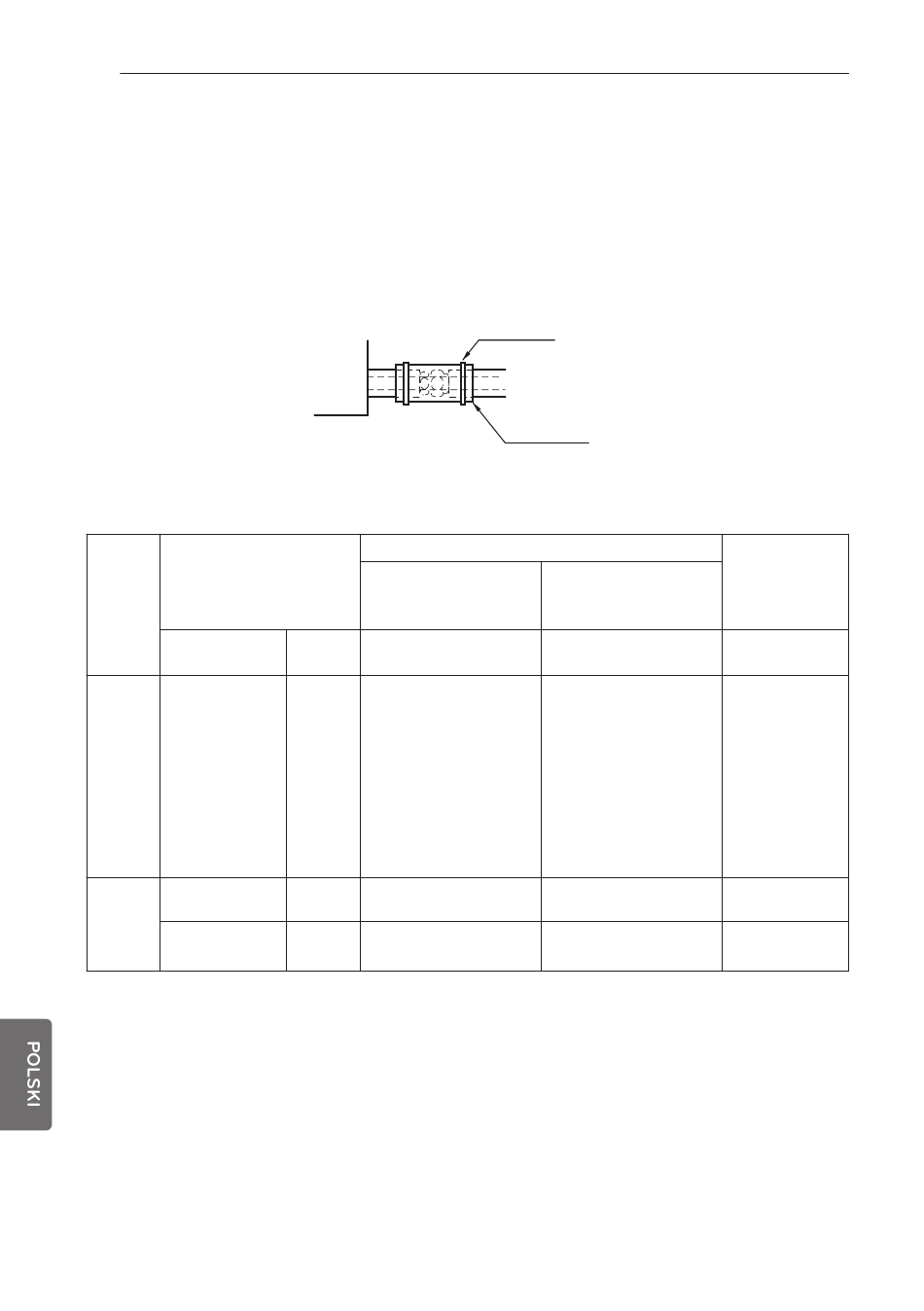

Opaska mocująca
(wyp. dodatkowe)
Rury z czynnikiem
chłodniczym
Izolator termiczny
(wyp. dodatkowe)
W razie zainstalowania w miejscu
nieklimatyzowanym (PRZYPADEK 2)
(np.: korytarz, na zewnątrz budynku itp.)
EPDM
19
19
19
19
19
19
19
19
19
25
25
9
13
Standardowa
grubość materiału
izolacyjnego (mm)
(warunki
niekorzystne)
EPDM
19
25
25
25
25
32
32
32
32
32
32
9
13
