INSTALAREA UNITÃŢII INTERIOARE
42

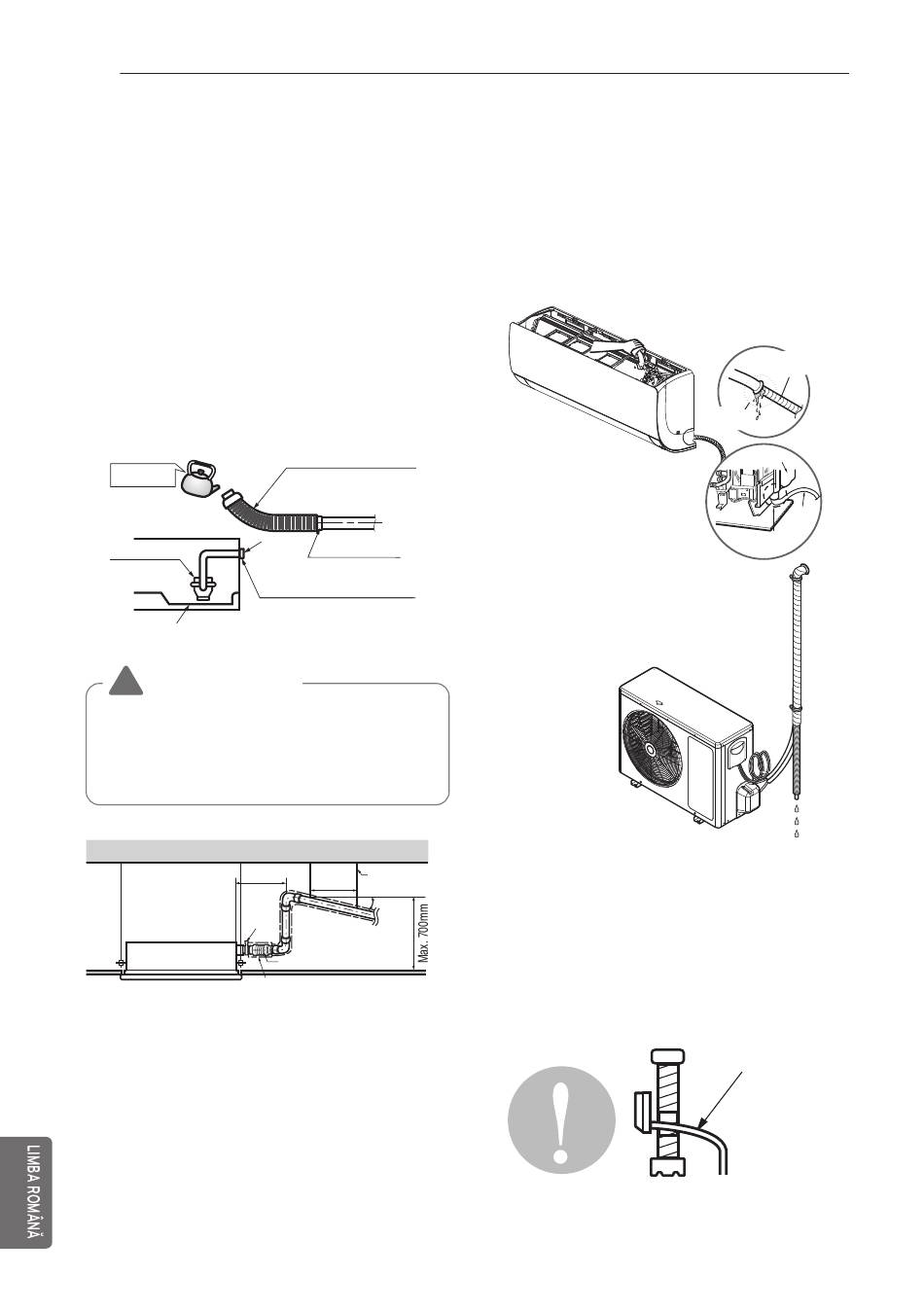

Testul de evacuare
Echipamentul de aer condiţionat utilizează o
pompă de apă( de dren) pentru evacuarea apei.
Utilizaţi următoarea procedură pentru a testa
funcţionarea pompei de evacuare:
- Conectaţi conducta de evacuare principală la
exterior şi lăsaţi-o provizoriu până la sfârşitul
testului.
- Turnaţi apă în tubul de drenaj flexibil şi
verificaţi traseul de scurgeri.
- Asiguraţi-vă că verificaţi funcţionarea
normală şi zgomotele pompei de evacuare
după ce cablajul electric este finalizat.
- Când testul este finalizat, racordaţi tubul de
drenaj flexibil la portul de evacuare de pe
unitatea interioară.
Turnaţi apă
Pompă de
evacuare(dren)
Vas de evacuare
! ATENŢIE
Tubul de drenaj flexibil furnizat nu trebuie
să fie curbat şi nici răsucit.
Furtunul curbat sau răsucit poate produce
scurgeri de apă.
Max. 300mm
Clemă
metalică
Izolaţie
Tub de drenaj flexibil
(accesoriu)
Conducta de
evacuare principală
Port de
Lipiţi racordul
evacuare
Racordarea tubului de drenaj
Utilizaţi clema (accesoriu)
Distanța
cârligului
Pantă consolei de
1~1.5m
agățare 1/50~1/100
Tub de drenaj flexibil
[Montatre pe perete]
Pentru a verifica scurgerea.
1 Turnați un pahar cu apã pe evaporator.
2 Asigurați-vã cã apa curge prin tubul de
drenaj al unitãții interioare fãrã nicio
pierdere și iese prin ieșirea de evacuare.
* Caracteristica poate fi modificată în funcţie de
tipul de model.
Conductele de evacuare
1
Tubul de drenaj trebuie îndreptat în jos, pentru o
scurgere facilã.
Conectarea tubului de
drenaj pentru o zonă
Verificarea
scurgerii
Vas de evacuare Vas de evacuare Vas de evacuare
Tubul de Tubul de Tubul de
drenaj drenaj drenaj
Verificarea Verificarea Verificarea
etanșeității etanșeității etanșeității
Înclinatie descendentã
