Zapojení potrubí

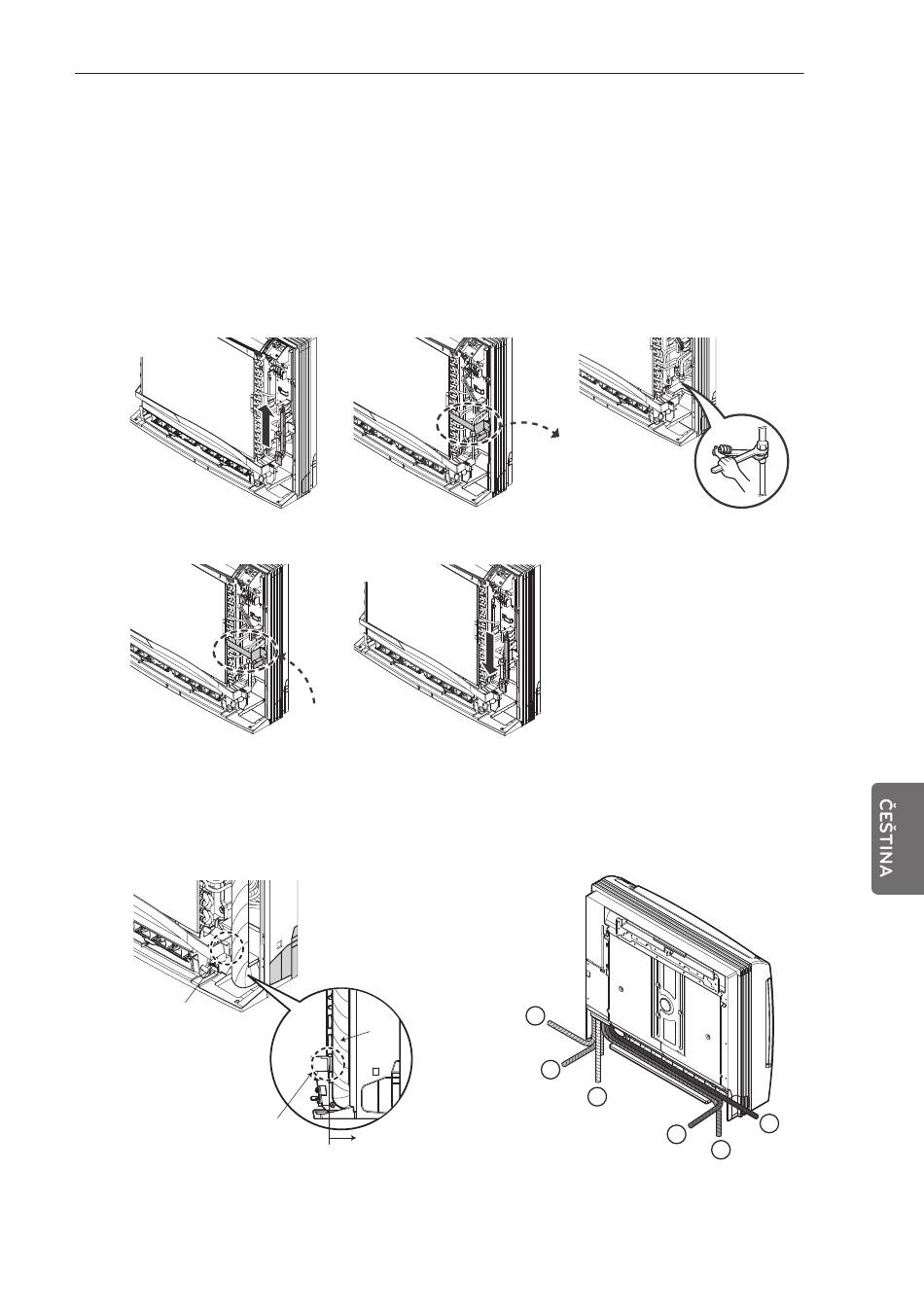

Při připojování chladicí trubky je jednodušší nejprve připojit plynovou trubku.
1
Nadzvedněte spojovací člen senzoru.
2
Odpojte držák trubky (2 šrouby)
3
Připojte chladicí trubku.
4
Namontujte držák trubky (2 šrouby)
5
Položte spojovací člen senzoru.
1
4
6
Po zapojení zkontrolujte uspořádání trubek podle obrázku.
7
Potrubí může být uspořádáno šesti způsoby, jak je znázorněno na níže uvedeném
obrázku.
Vedení trubky
Vedení trubky
2
5
Spojovací trubka Connecting Connecting
Pipe Pipe
Spojovací trubka musí být umístěna
více uvnitř než vedení trubky.
MONTÁŽ VNITŘNÍ JEDNOTKY
3
3
2
1
4
37
6
5
