INSTALACIÓN DE LA UNIDAD INTERIOR
42

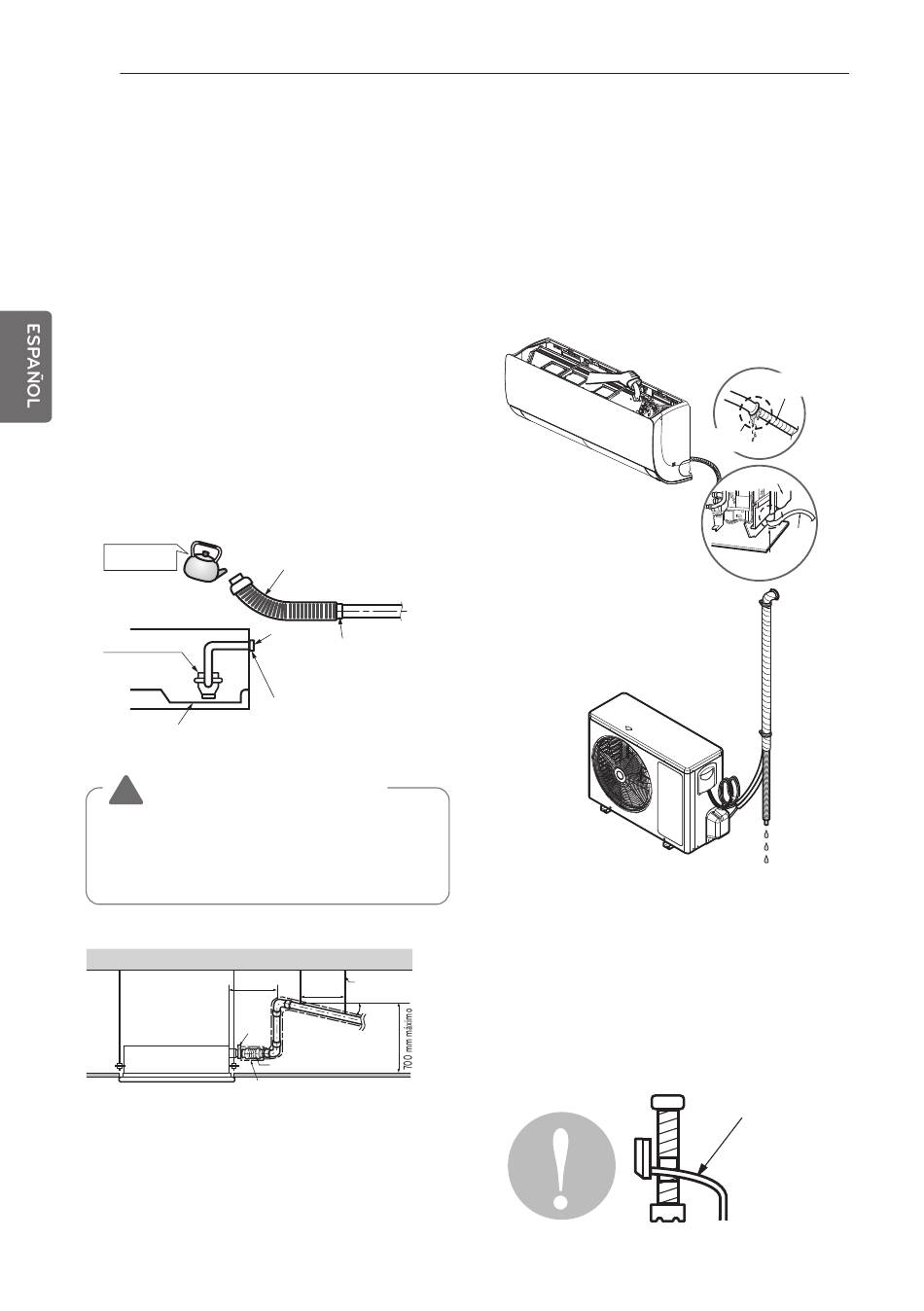

Prueba de Drenaje
El acondicionador de aire utiliza una bomba de
drenaje para desaguar el agua. Utilice el
procedimiento siguiente para comprobar el
funcionamiento de la bomba de drenaje:
- Conecte el tubo principal de drenaje al
exterior y déjelo provisionalmente hasta que
finalice la prueba.
- Vierta agua en la manguera flexible de
drenaje y compruebe si la tubería tiene
fugas.
- Asegúrese de comprobar que la bomba de
drenaje funciona correctamente y la
existencia de posibles ruidos cuando se
finalice el cableado eléctrico.
- Cuando finalice la prueba, conecte la
manguera flexible de drenaje al puerto de
drenaje de la unidad interior.
Manguera flexible de drenaje
Agua
(accesorio)
Bomba de drenaje
Bandeja de drenaje
PRECAUCIÓN
!
La manguera de desagüe flexible
suministrada no debería torcerse ni
enroscarse. Una manguera torcida o
enroscada puede causar una fuga de agua.
300 mm máximo
Abrazadera
metálica
Aislamiento
Tubo principal
de drenaje
Puerto de
drenaje
Pegue la unió
Conexión de la manguera
de drenaje
Utilice el clip (accesorio)
Colgador
1-1,5 m de
Inclinación de 1/50-1/100
distancia
del soporte del colgador
Manguera de desagüe flexible
[Montaje en pared]

Para comprobar el drenaje

1
Vierta un vaso de agua en el evaporador.
2
Asegúrese de que el agua fluye por la
manguera de drenaje de la unidad de
interior sin fugas y vaya directamente a la
salida de drenaje.
* La placa puede cambiar dependiendo del
tipo de modelo.
Tubería de drenaje
1
La manguera de drenaje debe quedar
hacia abajo para facilitar el flujo de drenaje.
Conexión de la
manguera de drenaje
Comprobación
de fugas
Bandeja
de drenaje
Manguera Manguera Manguera
de drenaje de drenaje de drenaje
Comprobación
de fugas
Inclinación hacia abajo
