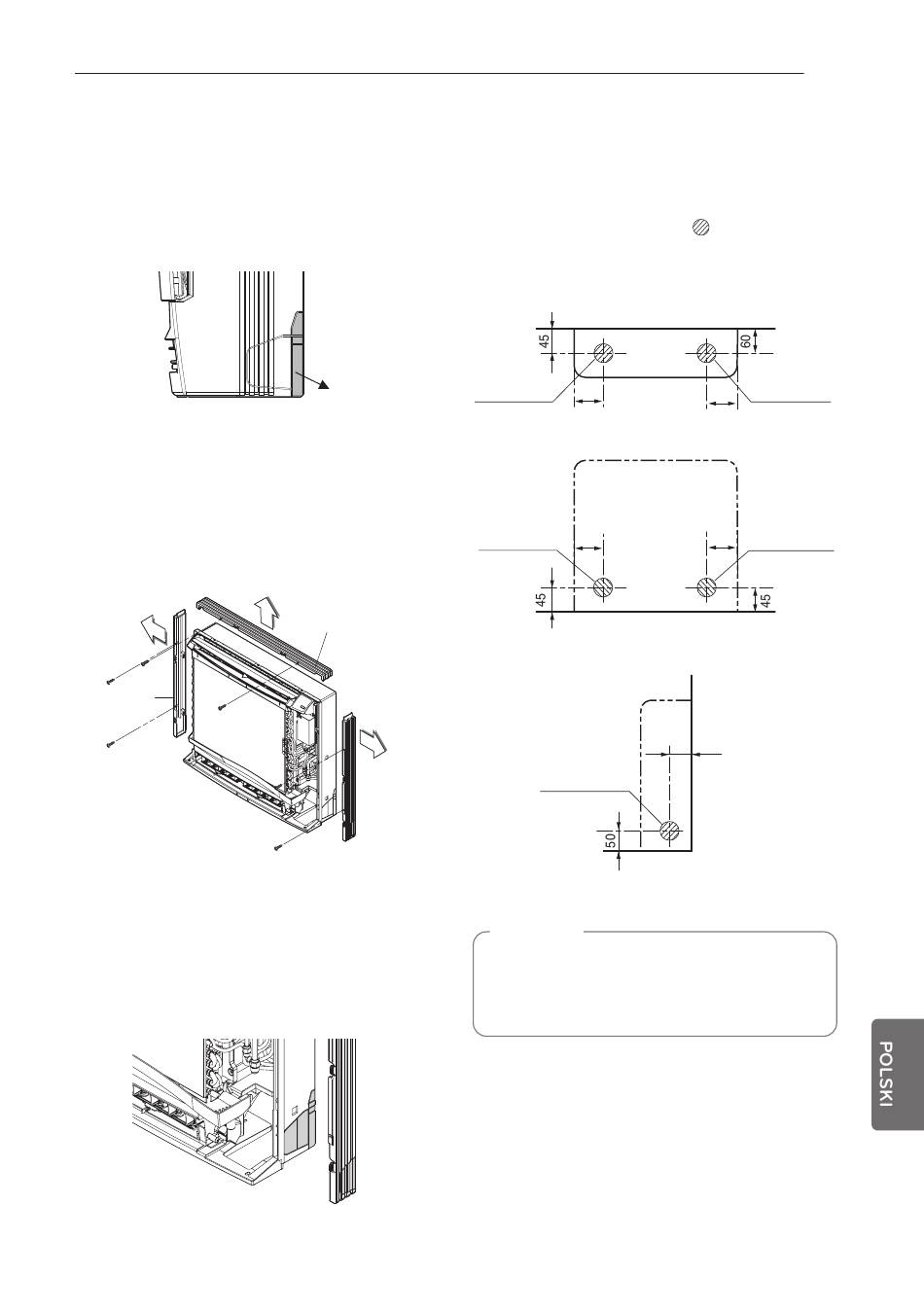

Przygotowanie do instalacji z rurami
bocznym i instalacji ukrytych
Dla profili
1
Zdejmij element ze szczeliną z panelu
tylnego.
Dla instalacji ukrytych
1
Odkręć 6 śrub.
2
Zdejmij górną pokrywę ozdobną.
3
Zdejmij boczne pokrywy ozdobne.
Boczna pokrywa
dekoracyjna
Dla rur bocznych
1
Zdejmij pokrywy dekoracyjne.
2
Zdejmij elementy ze szczeliną
3
Załóż pokrywy dekoracyjne.
INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
Rury z czynnikiem chłodniczym
1
2
Zdejmij
Górna pokrywa
dekoracyjna
Lokalizacja otworu jest różna w zależności
od tego, która strona rury będzie wyjęta.
Nawierć otwór (Ø 70 mm) w punkcie
oznaczonym symbolem
poniżej
Przewody
rurowe z lewej
90
Przewody rurowe
z tyłu z lewej
90
Przewody rurowe
z tyłu z prawej
Przewody rurowe z lewej/z prawej
UWAGA
Zalecana najmniejsza długość rury
wynosi 5 m, co pozwoli uniknąć hałasu i
drgań z jednostki zewnętrznej.
33
na ilustracji
(jednostka: mm)
Ściana
Przewody
rurowe z prawej
75
Przewody rurowe
z tyłu z prawej
75
40
