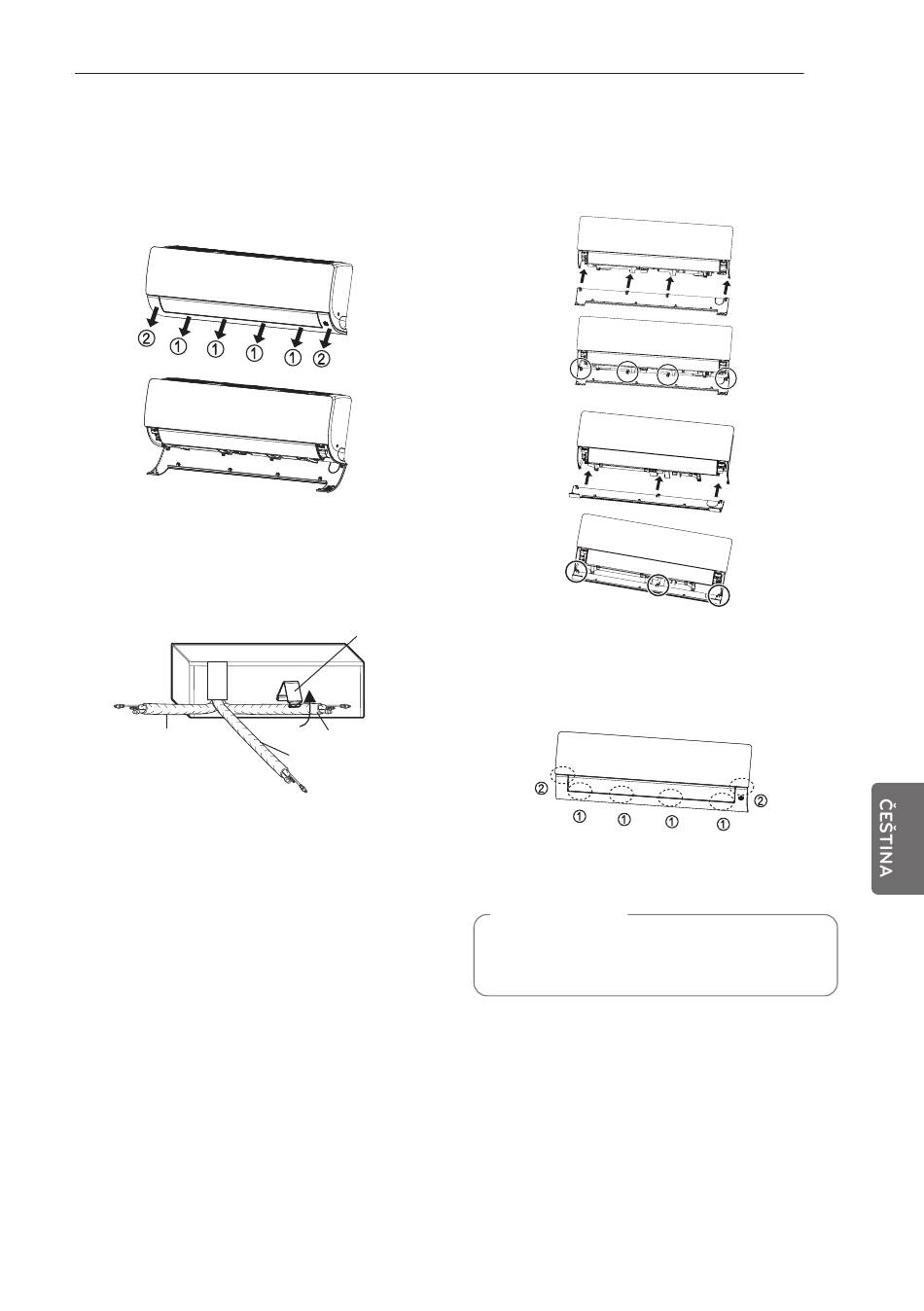

Zapojení potrubí
1
Zatáhněte za kryt ve spodní části interiérové
jednotky. Zatáhněte za kryt ① → ②.
2
Sejměte kryt z interiérové jednotky.
3
Zatáhněte zpět držák potrubí.
4
Odstraňte kryt otvoru potrubí a ustavte polohu
potrubí.
Zadní boční pohled na
vnitřní jednotku
Vpravo
* Tato funkce může být změněna podle typu
modelu.
Držák potrubí
Vlevo
Dozadu
MONTÁŽ VNITŘNÍ JEDNOTKY
Montáž krytu tělesa jednotky
1
4 háčky krytu tělesa jednotky řádně zasuňte do
otvorů tělesa jednotky.
2
Zatlačte na 6 háčků, abyste nasadili kryt tělesa
jednotky. Zatlačte na kryt tělesa jednotky ① →
②.
POZNÁMKA
Nedovolte, aby se kryt tělesa jednotky
prohýbal, nasaďte kryt tělesa jednotky správně.
29
