MONTÁŽ VNITŘNÍ JEDNOTKY
50

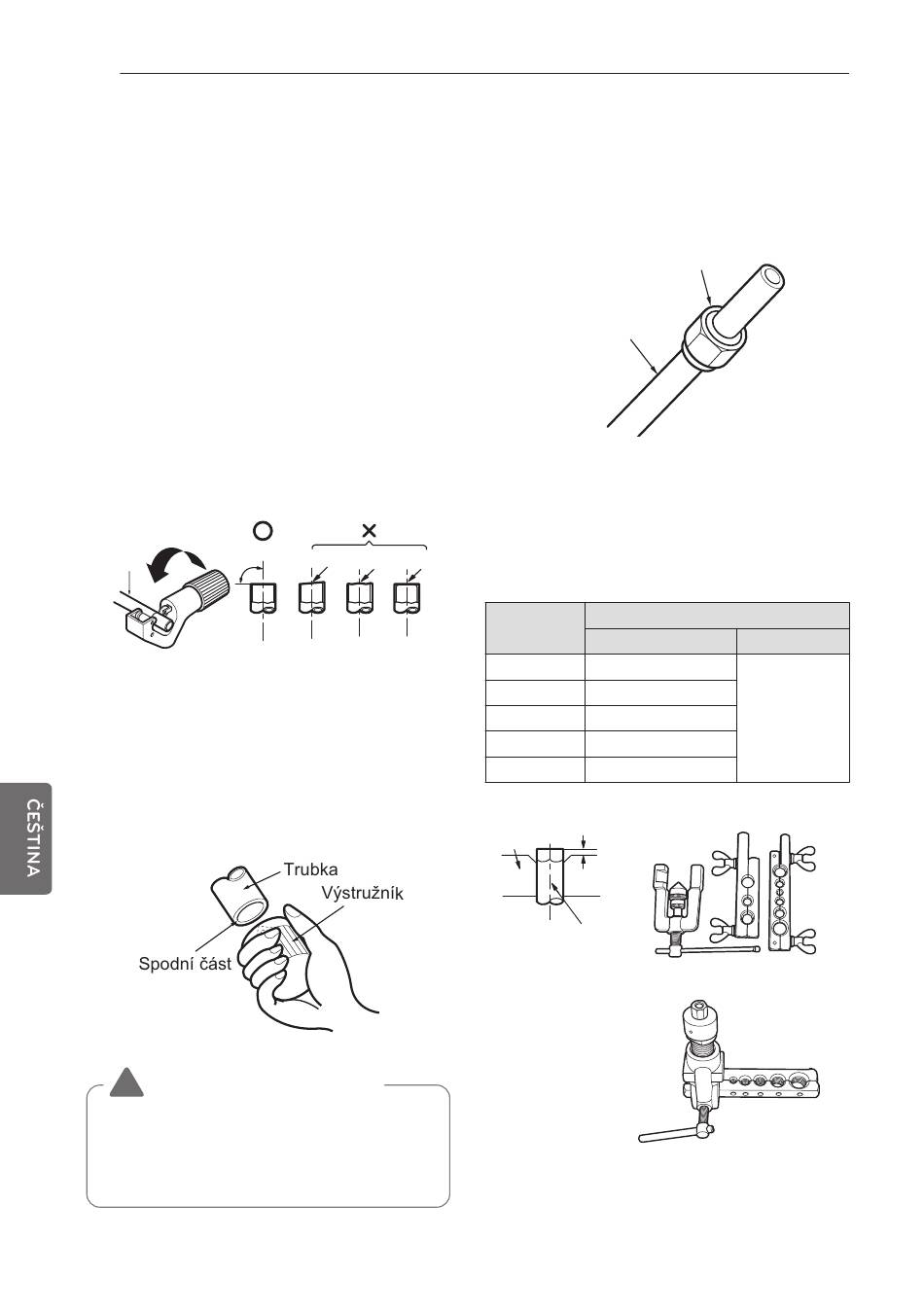

Kalíškování potrubí
Hlavní příčinou úniku plynu bývá chybné
provedení kalíškování potrubí. Proveďte
kalíškování potrubí správným způsobem podle
následujícího postupu:
Seřízněte potrubí a kabel
1
Použijte sadu potrubí objednanou jako
příslušenství nebo trubky zakoupené
zvlášť.
2
Změřte vzdálenost mezi vnitřní a venkovní
jednotkou.
3
Uřízněte trubky o něco delší než je
naměřená délka.
4
Seřízněte kabely na délku o 1.5 m vyšší
než je délka potrubí.
Měděná
90°
trubka
Odstranění ostřin
1. Pečlivě odstraňte všechny ostřiny z celého
průřezu potrubí/roury.
2. Při odstraňování ostřin nakloňte měděnou
trubku / potrubí koncem dolů, aby se
zabránilo pádu ostřin do potrubí.
! UPOZORNĚNÍ
Měď v kontaktu s chladicími médii musí
být bez kyslíku nebo odkysličená, např.
Cu-DHP dle specifikací uvedených v EN
12735-1 a EN 12735-2
Šikmá Nerovná Hrubá
Nasazení matice
- Odstraňte šestihranné matice připevněné k vnitřní a
venkovní jednotce a po odstranění ostřin a nečistot
je nasaďte na potrubí/rouru. (Není možné je nasadit
po provedení úpravy potrubí)
Šestihranná matice
Měděná trubka
Úprava potrubí
1
Měděnou trubku upevněte do svěráku s
rozměrem dle tabulky níže.
2
Proveďte úpravu potrubí pomocí k tomu
určeného nástroje.
Průměr trubky
palce (mm)
Typ s křídlovou maticí Spojkový typ
Ø1/4 (Ø6.35) 0.04~0.05 (1.1~1.3)
Ø3/8 (Ø9.52) 0.06~0.07 (1.5~1.7)
Ø1/2 (Ø12.7) 0.06~0.07 (1.6~1.8)
Ø5/8 (Ø15.88) 0.06~0.07 (1.6~1.8)
Ø3/4 (Ø19.05) 0.07~0.08 (1.9~2.1)
<Typ s křídlovou maticí>
Držák
"A"
Měděná trubka
A palce (mm)
0~0.02
(0~0.5)
<Spojkový typ>
