Plafond
Plafondplaat
500
of meer
Chassis
TU
TQ / TR / TP / TP-B
TN / TM / TM-A
De basisinstallatie voor het ronde type moet in een open gebied plaatsvinden.
Installeer niet in een afgesloten locatie, zoals een ruimte met plafond.
* Gebruik een bijgesloten blad of het golfkarton aan de onderkant van de verpakking als
installatieblad.
Bijgesloten blad
* Wanneer u de onderkant van de verpakking gebruikt, haal het installatieblad dan los van de
productverpakking door een mes enz. te gebruiken zoals in onderstaande afbeelding.
Plafondplaat
500
of meer
Eenheid : mm
Vloer
H
3 300
3 600
4 200
Of
Golfkarton aan de
onderkant van de
verpakking

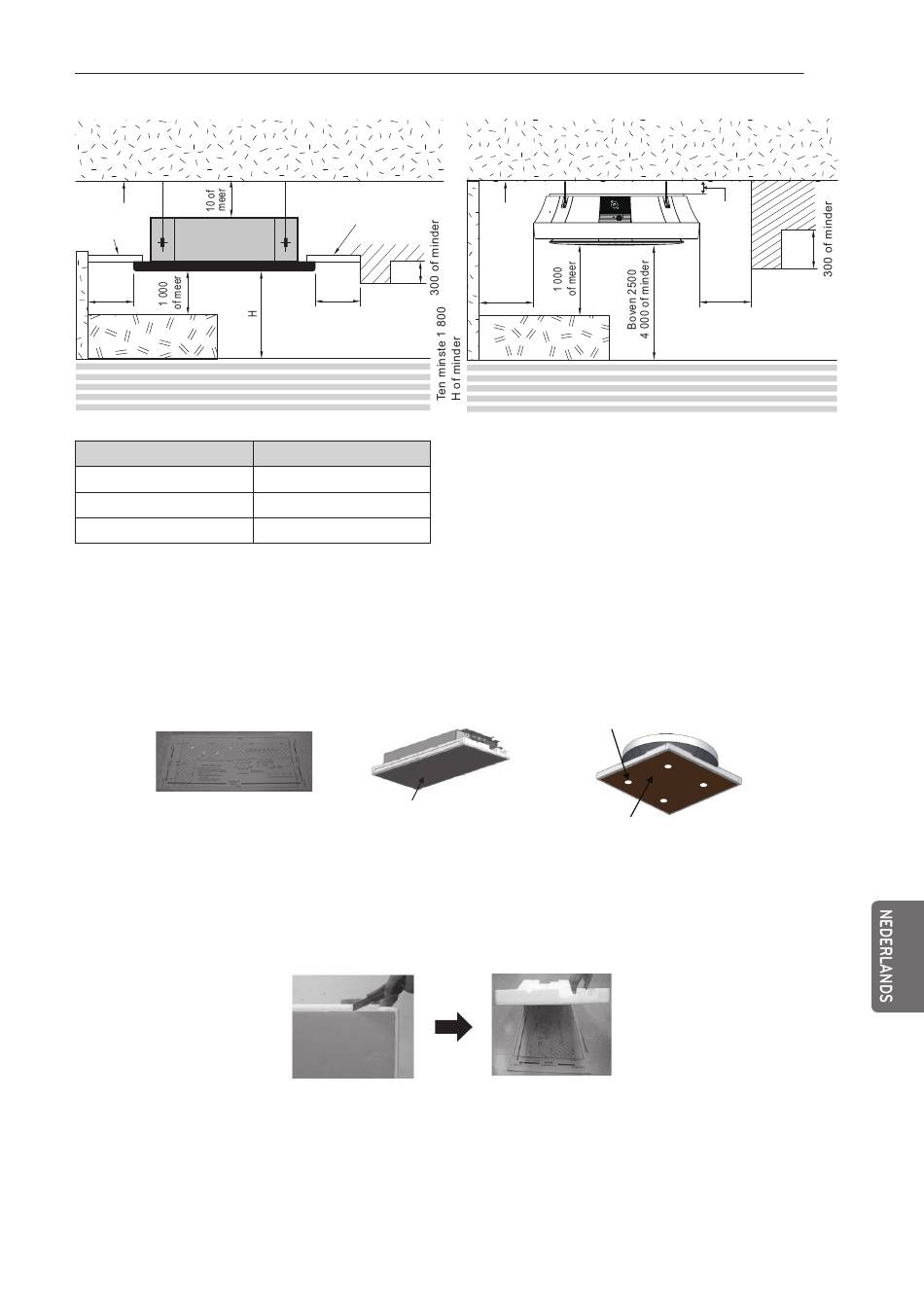

INSTALLATIELOCATIES
Plafond
500
of meer
Vloer
Locatie van hangende bout
Of
Golfkarton aan de
onderkant van de
verpakking
19
10 of
meer
500
of meer
Eenheid : mm
