SCELTA DELLA MIGLIORE COLLOCAZIONE
Scelta della posizione migliore
[Condotto interno per soffitto]
- Il punto del soffitto dove viene montata l'unità deve essere in grado di reggere un carico quattro
volte superiore al peso della stessa unità.
- La posizione di montaggio deve consentire l'ispezione dell'unità come mostrato in figura.
- La superficie del punto di installazione deve essere perfettamente piana.
- Il punto di montaggio deve consentire uno scarico dell'acqua ottimale (è necessario garantire
una dimensione H adeguata a ottenere la giusta pendenza di scarico mostrata in figura).
- Il punto scelto per il montaggio deve essere facilmente collegabile all'unità esterna.
- Evitare punti soggetti a disturbi elettrici.
- L'unità deve essere posizionata dove c'è una buona circolazione dell'aria.
- L'unità deve essere posizionata lontano da fonti di calore o vapore.

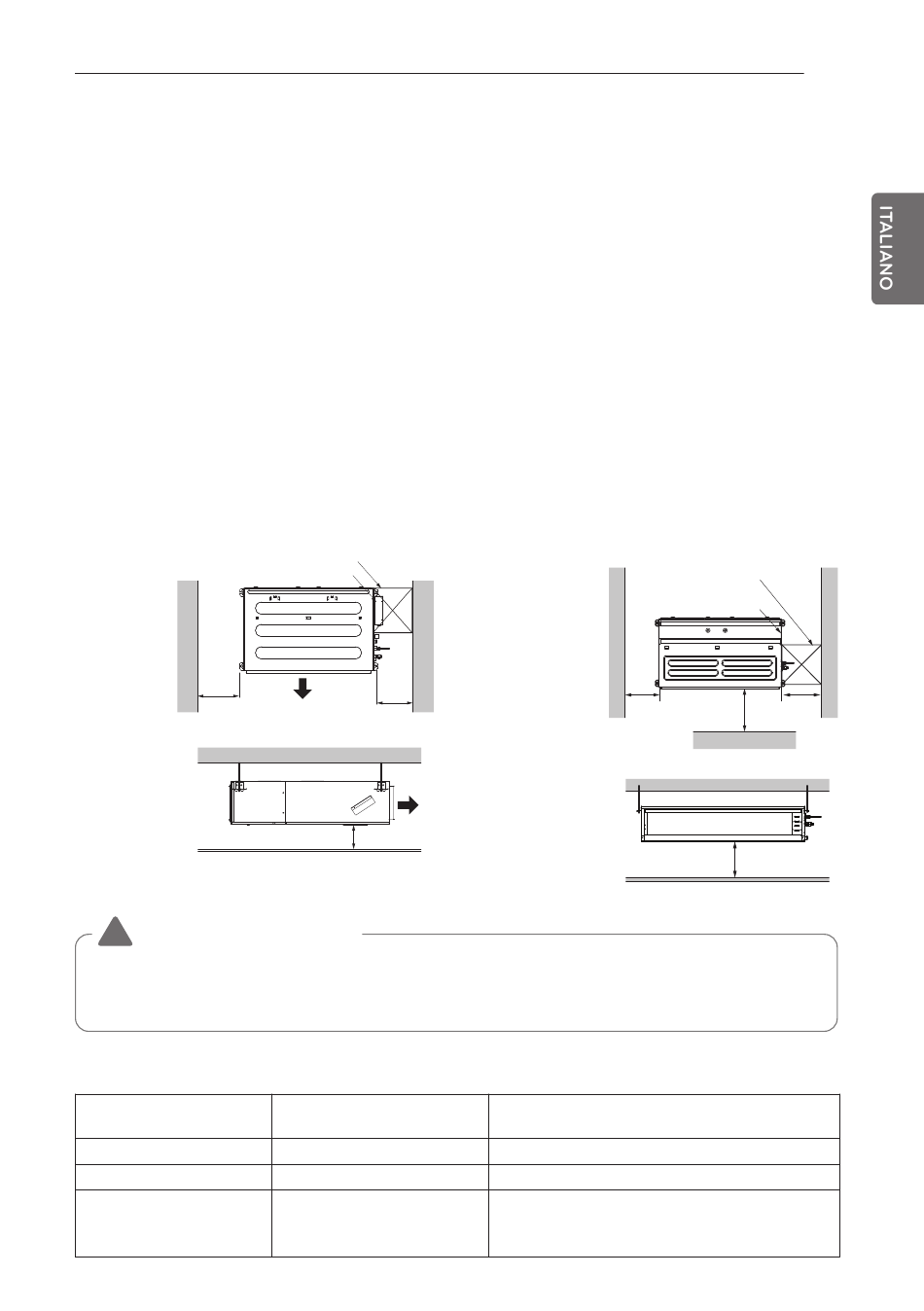

Condotto nascosto nel soffitto - Statica bassa
Foro di ispezione (600 x 600)
Vista dall' alto
Scatola di controllo
(unità mm)
600
o più
Vista laterale
(unità mm)
• È necessaria una dimensione "H" adeguata per ottenere
una pendenza di scarico come mostrato in figura.
ATTENZIONE
!
• In caso l'unità sia installata in località marittime, le parti installate potrebbero essere corrose
dalla salsedine. Sarebbe necessario prendere precauzioni perché le parti di installazione (e
l'unità) non vengano danneggiate dalla corrosione.
Foro di ispezione standard
Numero foro di
ispezione
1
2
La dimensione del foro
deve essere maggiore di
quella dell'IDU.
SCELTA DELLA MIGLIORE COLLOCAZIONE
600
Uscita o più
dell'aria
Uscita
dell'aria
H=20 o più
Distanza tra
controsoffittatura e soffitto
Oltre 100 cm
Da 20 cm a 100 cm
Meno di 20 cm
Condotto nascosto nel soffitto - Statica media
Vista superiore
(unità mm)
600
o più
Vista anteriore
Note
Spazio sufficiente nel soffitto per manutenzione.
Spazio insufficiente. Manutenzione difficoltosa
Altezza minima per sostituzione motore.
17
Foro di ispezione
(600 x 600)
Scatola di controllo
1 000
600
o più
o più
Lato anteriore
H=20 o più
