ATENŢIE
• Instalarea conductei de lucru va trebui să
fie menţinută la un nivel minim.
• Îmbinările cu flacără deschisă sunt
interzise doar pentru conductele călite și
pentru dimensiunile de conducte care nu
depășesc diametrul cu mai mult de 20
mm.

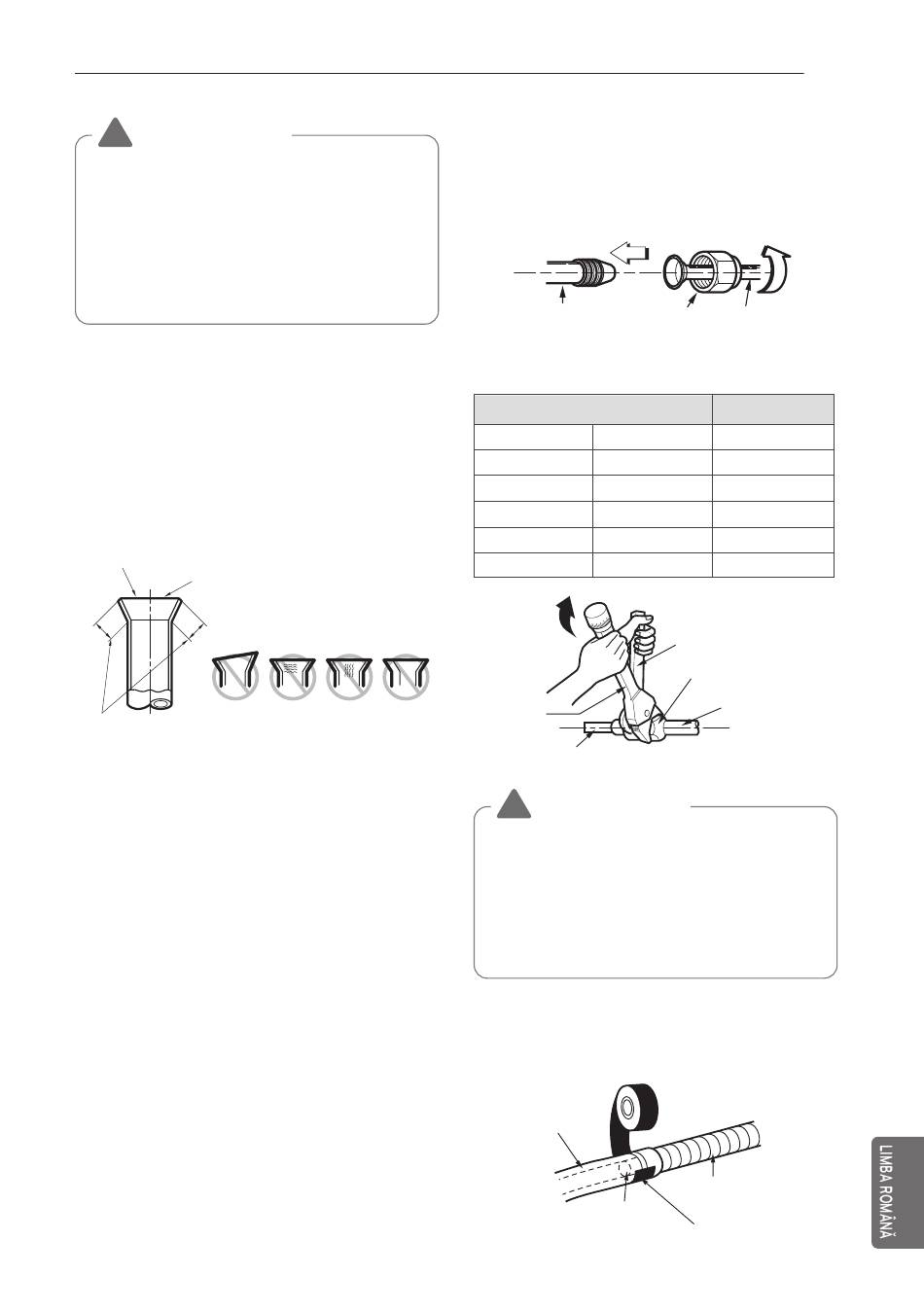

Verificaţi
1
Comparaţi lucrările de bordurare cu figura
alăturată.
2
Dacă secţiunea bercuită este defectă, tăiaţi-
o și executaţi din nou lucrarea de bordurare.
Neted peste tot
Interiorul strălucește, fără zgârieturi
Înclinat
Lungime uniformă
peste tot
= Bercuire incorectă =
Suprafața Crăpat Grosime
deteriorată neuniformă
INSTALAREA UNITÃŢII INTERIOARE
Conectarea conductei de instalare și a
furtunului de scurgere la unitatea interioară.
1
Aliniaţi centrul conductelor și strângeţi cu
mâna suficient de mult piuliţa de bercuit.
Conductă unitatea
interioară
2
Strângeţi piuliţa de bercuit cu o cheie.
Diametru exterior
mm inch
Ø 6.35 1/4
Ø 9.52 3/8
Ø 12.7 1/2
Ø 15.88 5/8
Ø 19.05 3/4
Cheie
Conductă unitatea interioară
! ATENŢIE
• Atunci când piesele de legătură
mecanice sunt refolosite în interior,
sigilările trebuie reînnoite.
• Atunci când nodurile evazate sunt
refolosite în interior, partea nodurilor va fi
re-fabricată.
3
Când este necesar să extindeţi tubul de
drenaj al unităţii interioare, asamblaţi ţeava
de scurgere conform schemei
Conductă de
evacuare
Adeziv
Bandă izolatoare (îngustă)
51
Piuliță de Conducte
bercuit
Torsiune
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
9.9~12.1
Cheie fixă (fixă)
Piuliță de bercuit
Conductă de
racordare
Tub de drenaj al
unității interioare
