4 VIE
Mantenere la lunghezza del
bullone dalla staffa a 40 mm
Controsoffitto
Sono disponibili le
seguenti opzioni.
Mantenere la lunghezza del
1 VIE
bullone dalla staffa a 40 mm
Controsoffitto
Sono disponibili le seguenti opzioni.
Bullone di fissaggio
(W/3/8 oppure M10)
Bullone di fissaggio
(W/3/8 oppure M10)
Rondella elastica
(M10)
I seguenti pezzi sono opzionali
① Bulloni di montaggio a soffitto
- W 3/8 oppure M10
② Dado - W 3/8 oppure M10
③ Rondella elastica - M10
④ Rondella piastra - M10
<Tipo: Rotondo>

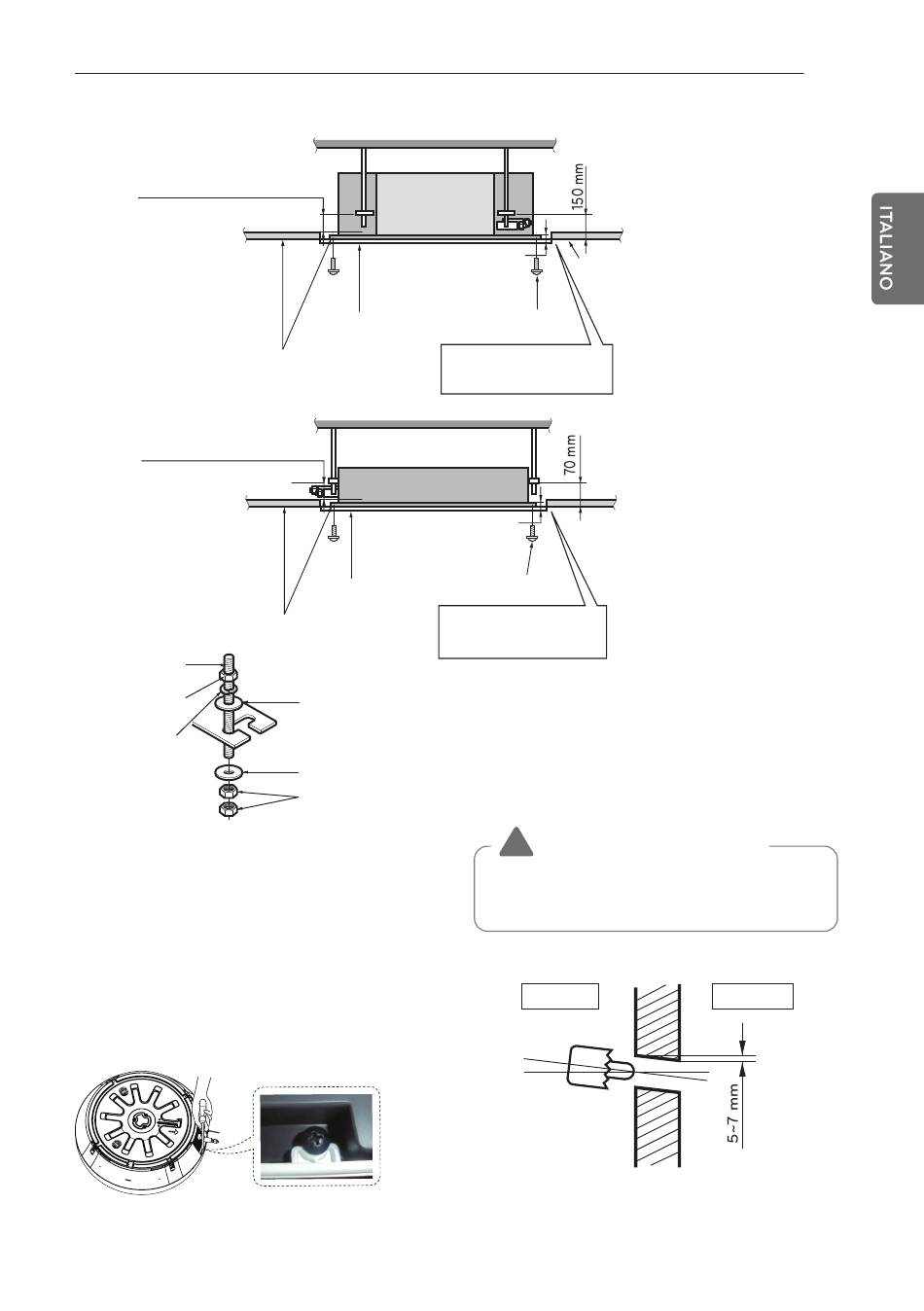

Serrare la vite come mostrato nell'immagine
in modo che il pannello deco non si muova
dopo l'installazione del prodotto. (1 Spot)
Le viti per il serraggio del pannello deco sono
contenute nella confezione degli accessori
dell'unità interna.
Soffitto
Corpo del
condizionatore daria
Mantenere la lunghezza di 15 ~
18 mm tra la superficie
inferiore del condizionatore
d'aria e la superficie del soffitto
Vite di montaggio per il
Modello di carta per
modello di carta (4 pezzi)
linstallazione
Aprire il controsoffitto lungo
il bordo esterno del modello
di carta.
Controsoffitto
Soffitto
Corpo del
condizionatore daria
Mantenere la lunghezza di 20 ~
22 mm tra la superficie
inferiore del condizionatore
d'aria e la superficie del soffitto
Vite di montaggio per il
Modello di carta per
modello di carta (4 pezzi)
linstallazione
Aprire il controsoffitto lungo
il bordo esterno del modello
di carta.
Rondella piana
per M10
(Accessorio)
Praticare il foro per i tubi sulla parete in
Rondella piana
direzione leggermente inclinata verso il lato
per M10
esterno usando una punta a tazza per allargare
(Accessorio)
i fori.
Bullone di
fissaggio
(W/3/8 oppure M10)
INSTALLAZIONE DELL'UNITÀ INTERNA
Controso
ffitto
Controsoffitto Controsoffitto Controsoffitto
Controsoffitto
ATTENZIONE
!
Stringere il dado e bullone per evitare che lunità
cada in terra.
Parete
Interno
27
Esterno
