UWAGA
!
Po potwierdzeniu powyższych warunków,
przygotuj instalację elektryczną w następujący
sposób:
1
Należy zapewnić osobne źródło zasilania
dla klimatyzatora. Okablowanie powinno
być zgodne ze schematem połączeń
przedstawionym po wewnętrznej stronie
pokrywy skrzynki sterowniczej.
2
Śruby mocujące przewody w obudowie
mieszczącej instalacje elektryczne mogą
się poluzować na skutek drgań, którym
podlegało urządzenie podczas transportu.
Sprawdzić i upewnić się, że są prawidłowo
zamocowane. (Poluzowane przewody
mogą się przepalić).
3
Specyfikacja źródła zasilania.
4
Należy sprawdzić, czy moc elektryczna jest
wystarczająca.
5
Należy sprawdzić, czy napięcie początkowe
utrzymuje się na poziomie powyżej 90%
wartości napięcia znamionowego
określonego na tabliczce.
6
Należy sprawdzić, czy grubość przewodów
jest zgodna ze specyfikacją źródła
zasilania. (Należy zwrócić szczególną
uwagę na stosunek długości do średnicy
przekroju przewodu).
7
Automatyczny wyłącznik prądu
upływowego należy instalować w mokrym
lub wilgotnym miejscu.
8
Spadki napięcia mogą być spowodowane:
- Drganiami wyłącznika magnetycznego,
uszkodzeniem punktu styku, usterką
bezpiecznika, zakłóceniami prawidłowego
działania urządzenia chroniącego przed
przeciążeniem.
9
Sposoby odłączenia od zasilania należy
włączyć w stałą instalację elektryczną i
należy zapewnić odstęp izolacyjny
powietrzny na co najmniej 3 mm w każdym
przewodzie czynnym (fazowym).
10
Przed podłączeniem przewodu bocznego
dla wnętrza otworzyć pokrywę listwy
zaciskowej.
INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
Połączenia elektryczne
1
Wszystkie okablowania muszą być zgodne
z LOKALNYMI WYMOGAMI.
2
Wybierz źródło zasilania, zdolne do
zasilania prądem, wymaganym przez
klimatyzator.
3
Doprowadź zasilanie do jednostki za
pośrednictwem dedykowanej tablicy
przyłączeniowej.
4
Śruby zacisków wewnątrz panelu
sterowania mogą być luźne z powodu
wibracji w czasie transportu. Sprawdzić,
czy nie ma luźnych śrub.
(Uruchomienie klimatyzatora z
poluzowanymi połączeniami może
doprowadzić do przeciążenia i
uszkodzenia komponentów elektrycznych.)
5
Klimatyzator musi być zawsze uziemiony
za pomocą przewodu uziemienia i złącza,
aby spełniał LOKALNE WYMAGANIA.

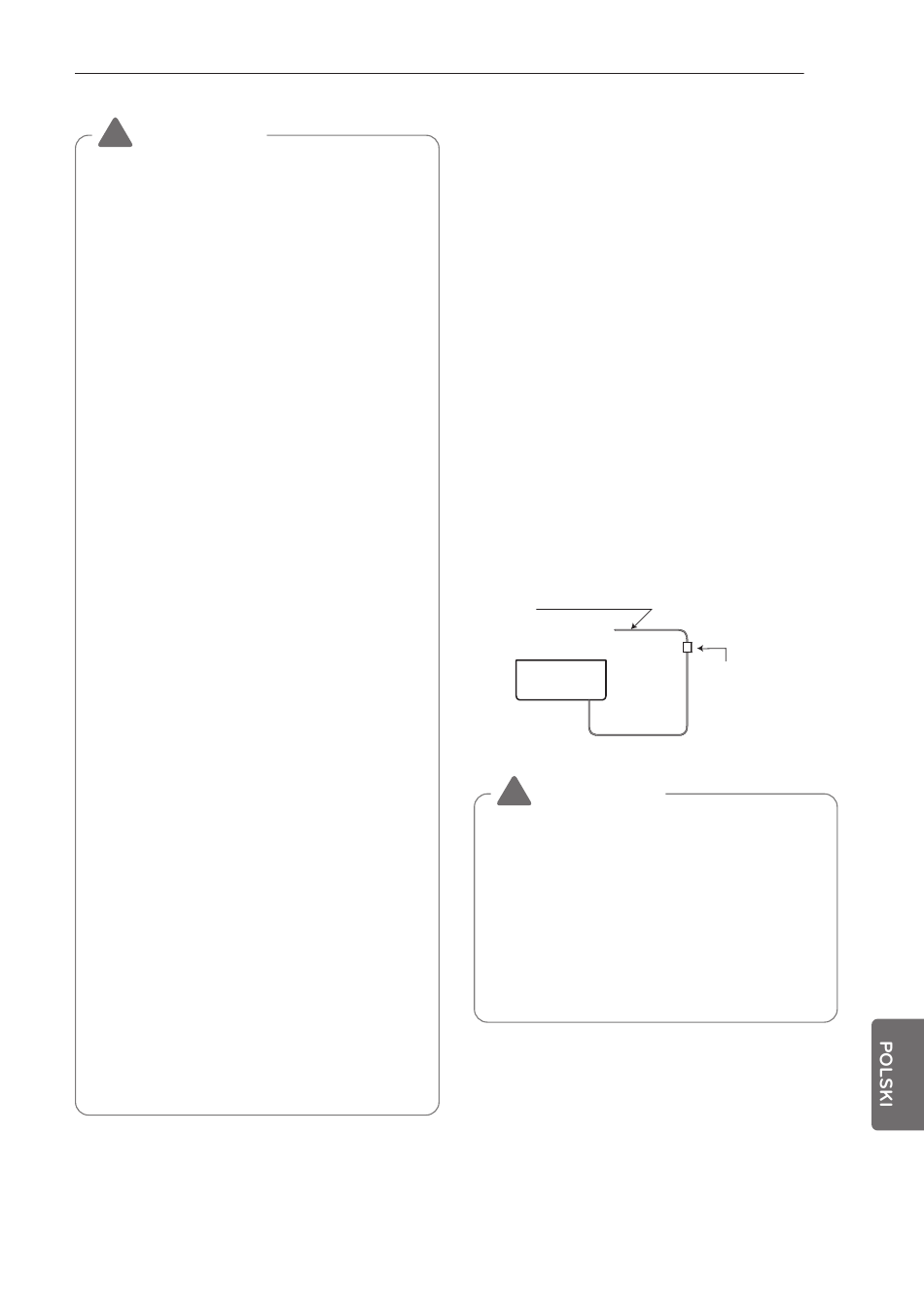

Źródło zasilania
Klimatyzator
UWAGA
!
• Schemat połączeń nie może ulec zmianie
bez wcześniejszego powiadomienia.
• Pamiętaj o podłączeniu przewodów
zgodnie ze schematem.
• Przewody podłączaj starannie, by nie
można ich było łatwo wyciągnąć.
• Podłączaj przewody zgodnie z kodem
kolorów na schemacie.
49
Przerywacz obwodu
