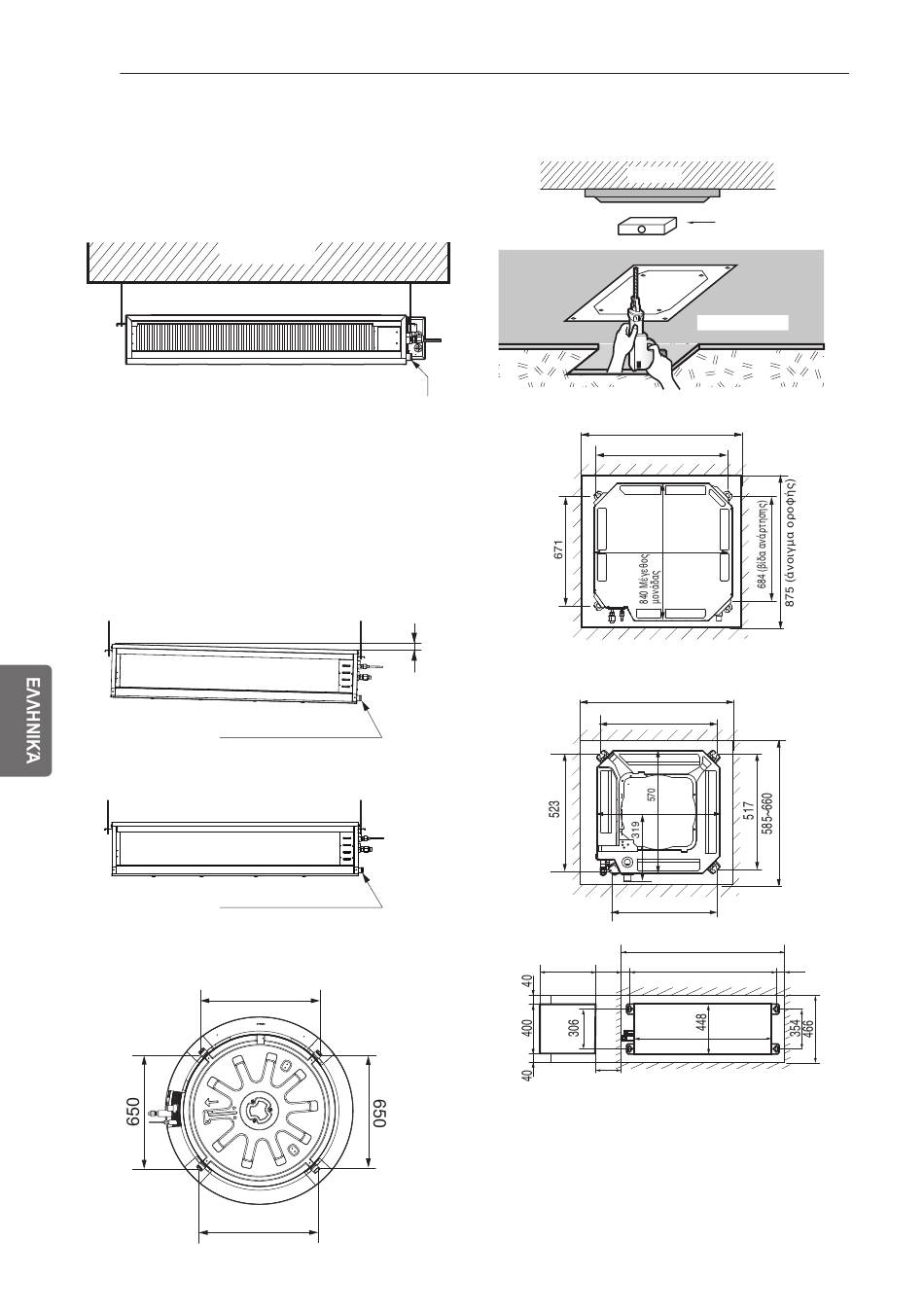

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
26
Μπροστινή όψη
- Η μονάδα θα πρέπει να τοποθετηθεί σε οριζόντια
θέση ή επικλινής με τον σωλήνα αποχέτευσης να
είναι συνδεδεμένος με την ολοκλήρωση της
εγκατάστασης.
Οροφή
Χρήση αντλίας αποχέτευσης
Καλυμμένη μονάδα κλιματισμού ταβανιού –
Χαμηλής στατικής πίεσης
- Με την ολοκλήρωση της εγκατάστασης, η μονάδα
θα πρέπει να τοποθετηθεί σε επικλινή θέση με τον
σωλήνα αποχέτευσης να είναι συνδεδεμένος.
ΣΩΣΤΟ
Τρύπα αποχέτευσης
ΛΑΘΟΣ
Τρύπα αποχέτευσης
Καλυμμένη μονάδα κλιματισμού ταβανιού –
Μεσαίας στατικής πίεσης
650
650
TY Πλαίσιο
Τρύπα αποχέτευσης
5~10 mm
Μονάδα: mm
[Κασέτα οροφής]
Οροφή
TP/TN/TM Σειρά
875 (άνοιγμα οροφής)
787(βίδα ανάρτησης)
840 Μέγεθος
μονάδας
TQ/TR Σειρά
585~660
517
461
Σασί TU
600 50
250
Αλφάδι
Ψευδοροφή
Μονάδα: mm
570
Μονάδα: mm
1 065
965
50
860
