Tubatura
1

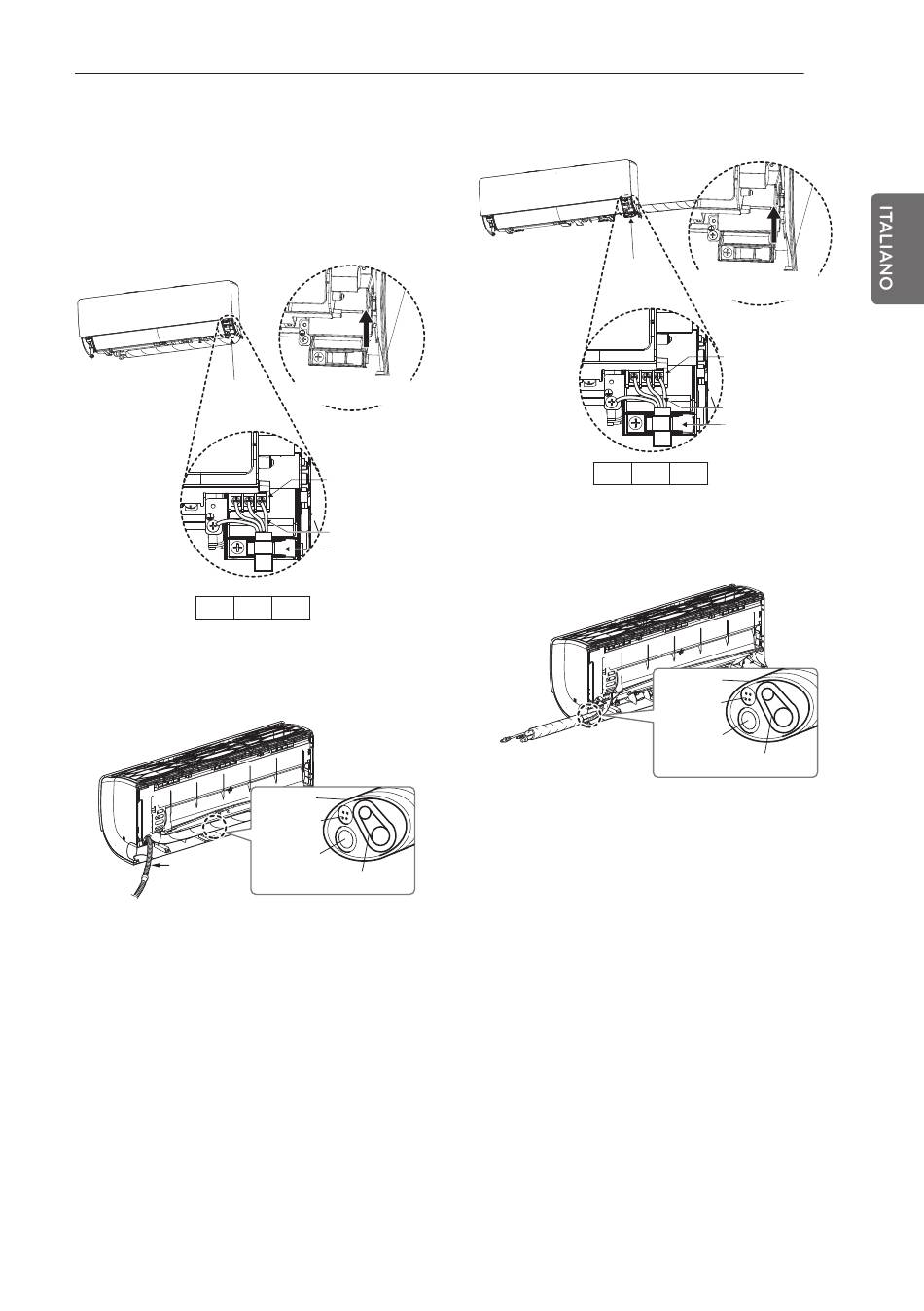

Inserire il cavo di collegamento dal fondo
dell'unità interna e collegare il cavo (vedere
la sezione "Collegamento dei cavi").
<Per la tubatura laterale sinistra>
Vista
1(L) 2(N) 3(C)
<Per la tubazione laterale sinistra>
Tubo flessibile
di scarico
Far scorrere il
coperchio di metallo
Morsettiera
Cavo di
collegamento
Morsetto cavo
Nastro
Cavo di
collegamento
Tubo flessibile
di scarico
Tubo di collegamento
INSTALLAZIONE DELL'UNITÀ INTERNA
<Per la tubazione laterale destra>
Vista
1(L) 2(N) 3(C)
<Per la tubazione laterale destra>
2
Fissare il cavo sulla scheda di controllo con
l'apposito elemento di fissaggio.
3
Legare con nastro le tubature, il tubo
flessibile e il cavo di collegamento.
Accertarsi che il tubo flessibile sia
posizionato nel lato inferiore del
gruppo.Posizionandolo nel lato superiore si
può verificare un traboccamento della
vaschetta di scarico dentro l'unità.
31
Far scorrere il
coperchio di metallo
Morsettiera
Cavo di
collegamento
Morsetto cavo
Nastro
Cavo di
collegamento
Tubo flessibile
di scarico
Tubo di collegamento
