ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
50

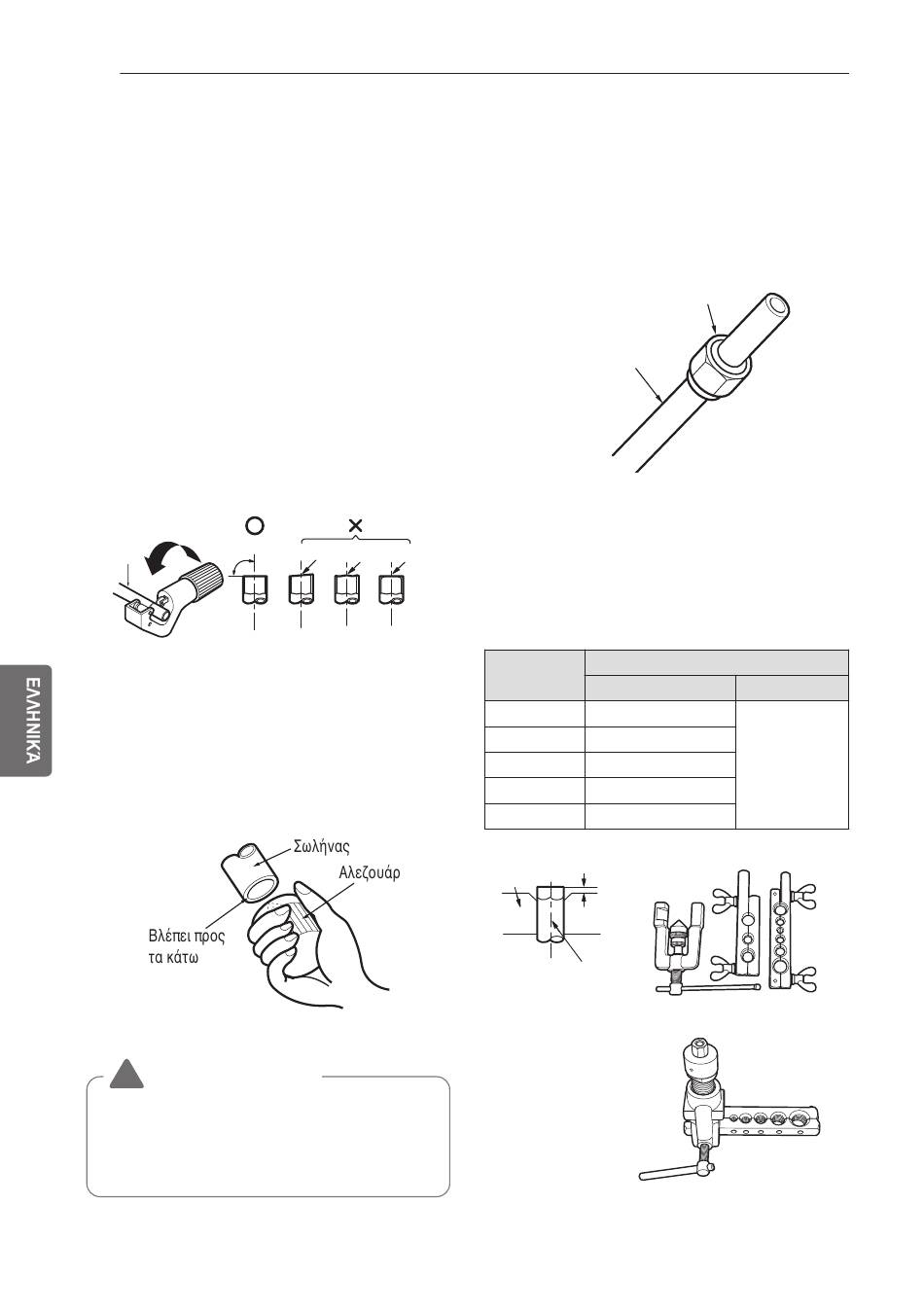

Εργασίες διεύρυνσης
Κύρια αιτία για τη διαρροή αερίου είναι τα
ελαττώματα στις εργασίες διεύρυνσης της διατομής
των σωληνώσεων. Εκτελέστε την κατάλληλη εργασία
διεύρυνσης με την ακόλουθη διαδικασία.
Κόψτε τους σωλήνες και το καλώδιο
1
Χρησιμοποιείστε το πρόσθετο σετ σωληνώσεων ή
τους σωλήνες που έχετε αγοράσει από κατάστημα
της περιοχής σας.
2
Μετρήστε την απόσταση μεταξύ της εσωτερικής
και της εξωτερικής μονάδας.
3
Κόψτε τους σωλήνες λίγο μακρύτερους από την
μέτρηση της απόστασης.
4
Κόψτε το καλώδιο 1.5 m μακρύτερο από το μήκος
του σωλήνα.
Χάλκινος
90 °
σωλήνας
Αφαίρεση περτσινιών
1. Αφαιρέστε εντελώς όλα τα περτσίνια από τη
κομμένη διασταύρωση του σωλήνα
2. Κατά την αφαίρεση περτσινιών τοποθετήστε το
άκρο του χάλκινου αγωγού/σωλήνα κατακόρυφα
και στραμμένο προς τα κάτω, ενώ αλλάζετε θέση
ώστε να αποφευχθεί η πτώση τους μέσα στο
σωλήνα.
ΠΡΟΣΟΧΗ
!
ο χαλκός σε επαφή με τα ψυκτικά θα είναι
χωρίς οξυγόνο ή απο-οξυγονωμένος, για
παράδειγμα το Cu-DHP όπως ορίζεται στο
EN 12735-1 και το EN 12735-2
Λοξά Ακανόνιστο Ακατέργαστο
Τοποθέτηση παξιμαδιού
- Αφαιρέστε τα περικόχλια φλάντζας που βρίσκονται στις
εσωτερικές και εξωτερικές μονάδες και τοποθετήστε τα
στον χαλκοσωλήνα, έχοντας αφαιρέσει τελείως τα
περτσίνια. (Δεν είναι δυνατό να τοποθετηθούν μετά την
ολοκλήρωση της εργασίας διεύρυνσης)
Χαλκοσωλήνας
Εργασία διεύρυνσης
1
Συγκρατήστε σταθερά τον χαλκοσωλήνα σε μία μήτρα
στη διάσταση που φαίνεται στον παρακάτω πίνακα.
2
Εκτελέστε τις εργασίες διεύρυνσης με το
εργαλείο διεύρυνσης.
Διάμετρος σωλήνα
ίντσες (mm)
Τύπος πεταλούδας
Ø 1/4 (Ø 6.35) 0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52) 0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7) 0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88) 0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05) 0.07~0.08 (1.9~2.1)
Μπάρα
"A"
Χάλκινος σωλήνας
Περικόχλιο
φλάντζας
A ίντσες (mm)
Τύπος σφιγκτήρα
0~0.02
(0~0.5)
<Τύπος πεταλούδας>
<Τύπος σφιγκτήρα>
