ATTENTION
!
• Le câble de liaison relié à l'unité intérieure et à l'unité
extérieure doit être conforme aux spécifications suivantes
(isolation en caoutchouc, type H0 5RN-F approuvé par les
autorités compétentes).
Surface nominale de la
Courant nominal de
l'appareil A.
≤
0.2
≤
> 0.2 ET 3
≤
> 3 ET 6
≤
> 6 ET 10
≤ 1
> 10 ET 6
≤
> 16 ET 25
≤
> 25 ET 32
≤
> 32 ET 40
≤
> 40 ET 63
REMARQUE Pour les cordons d'alimentation
alimentés par des appareils multiphasés, la
section nominale des conducteurs est basée
sur la section maximale des conducteurs par
phase au niveau du raccordement du cordon
d'alimentation aux bornes des appareils.
• Si le cordon d'alimentation est endommagé, il doit être
remplacé auprès du fabricant ou de son service
après-vente par un cordon ou un système spécifique.
COUPE
TRANSVERSALE
NORMALE
section transversale
2
mm
Cordon à guirlandes
0.5
0.75
1.0 (0.75)
1.5 (1.0)
2.5
4
6
10

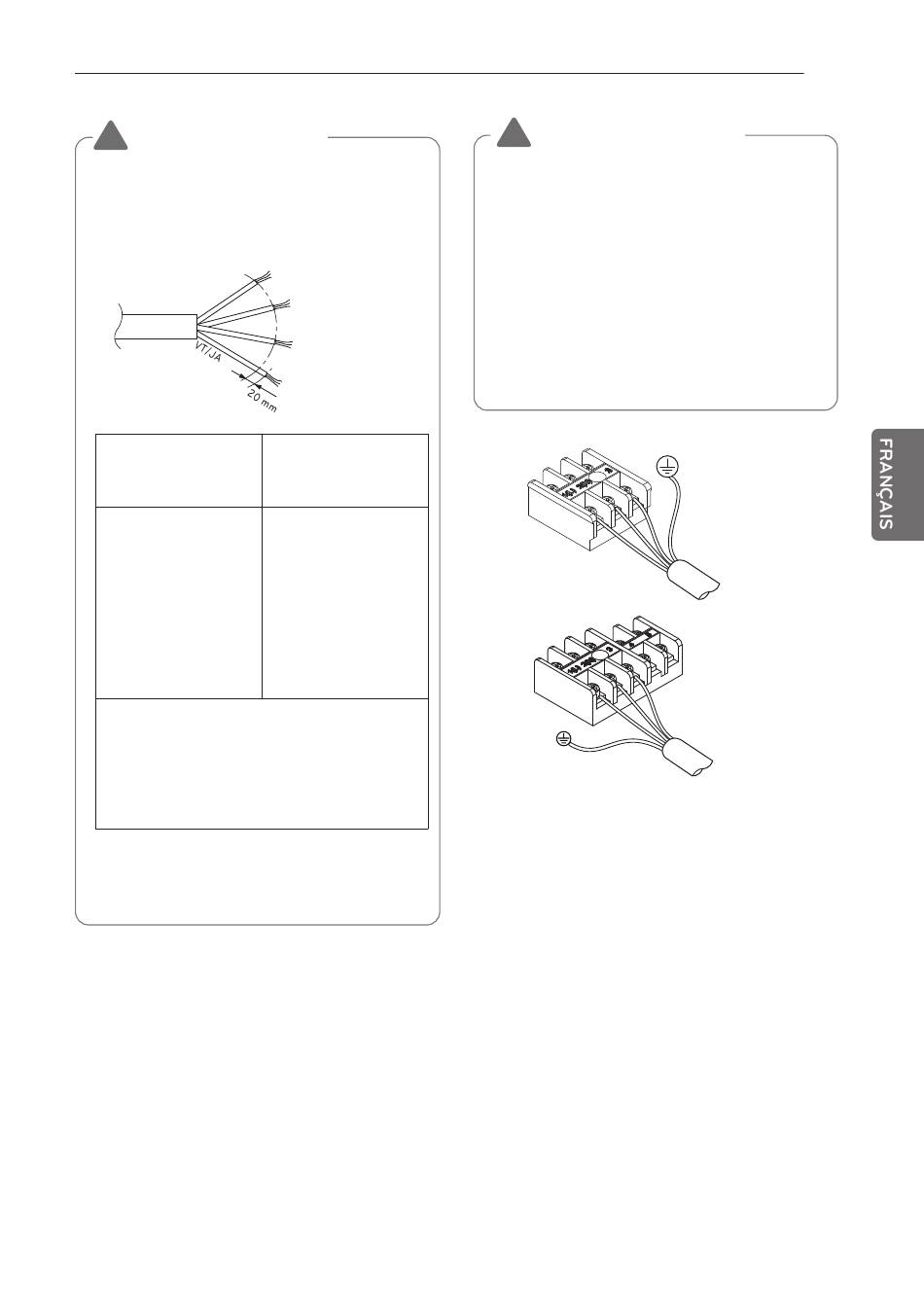

INSTALLATION DE L'UNITÉ INTÉRIEURE
ATTENTION
!
- Le schéma électrique peut faire l'objet de
modifications sans préavis.
- Le câble de terre doit être plus long que les
autres.
- Pendant l'installation, utilisez le schéma
électrique figurant sur le couvercle du
châssis.
- Connectez solidement les câbles afin d'éviter
qu'ils se détachent facilement.
- Effectuez les connexions en respectant les
couleurs des fils indiquées par le schéma.
