Installazione parzialmente nascosta.
1

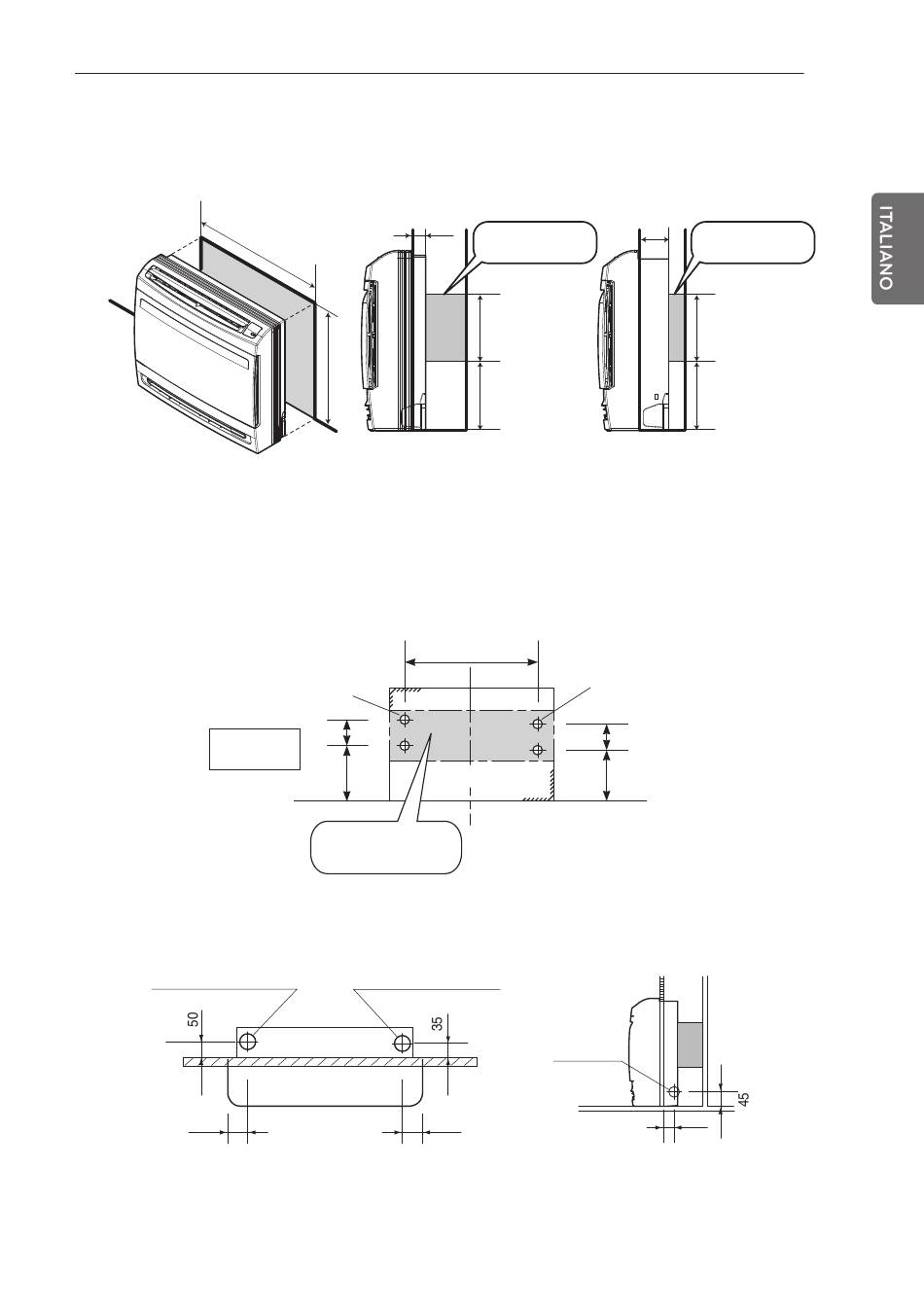

Praticare un foro nella parete della dimensione mostrata in Fig-1.
Parete
Foro
<Fig - 1>
2 Installazione della piastra supplementare per il fissaggio dell'unità principale
• La parte posteriore dell'unità può essere fissata con viti nei punti mostrati in Fig-2.
Accertarsi di installare la piastra supplementare in base alla profondità della parete interna.
Punto di fissaggio
sul lato posteriore
3 Foro per la tubatura
Tubazione inferiore di sinistra
75
670
585
1) Nascosta normale
Foro della vite
140
170
Piastra supplementare
(fornita sul campo)
Tubazione inferiore di destra
75
INSTALLAZIONE DELL'UNITÀ INTERNA
45
Piastra supplementare
(fornita sul campo)
200
150
2) Nascosta completamente
647
Foro della vite
140
Foro di apertura 170
(Unità: mm)
Tubazione
di sinistra
Parete
35
(Unità:mm)
95
Piastra supplementare
(fornita sul campo)
200
150
Parete
50
(Unità: mm)
