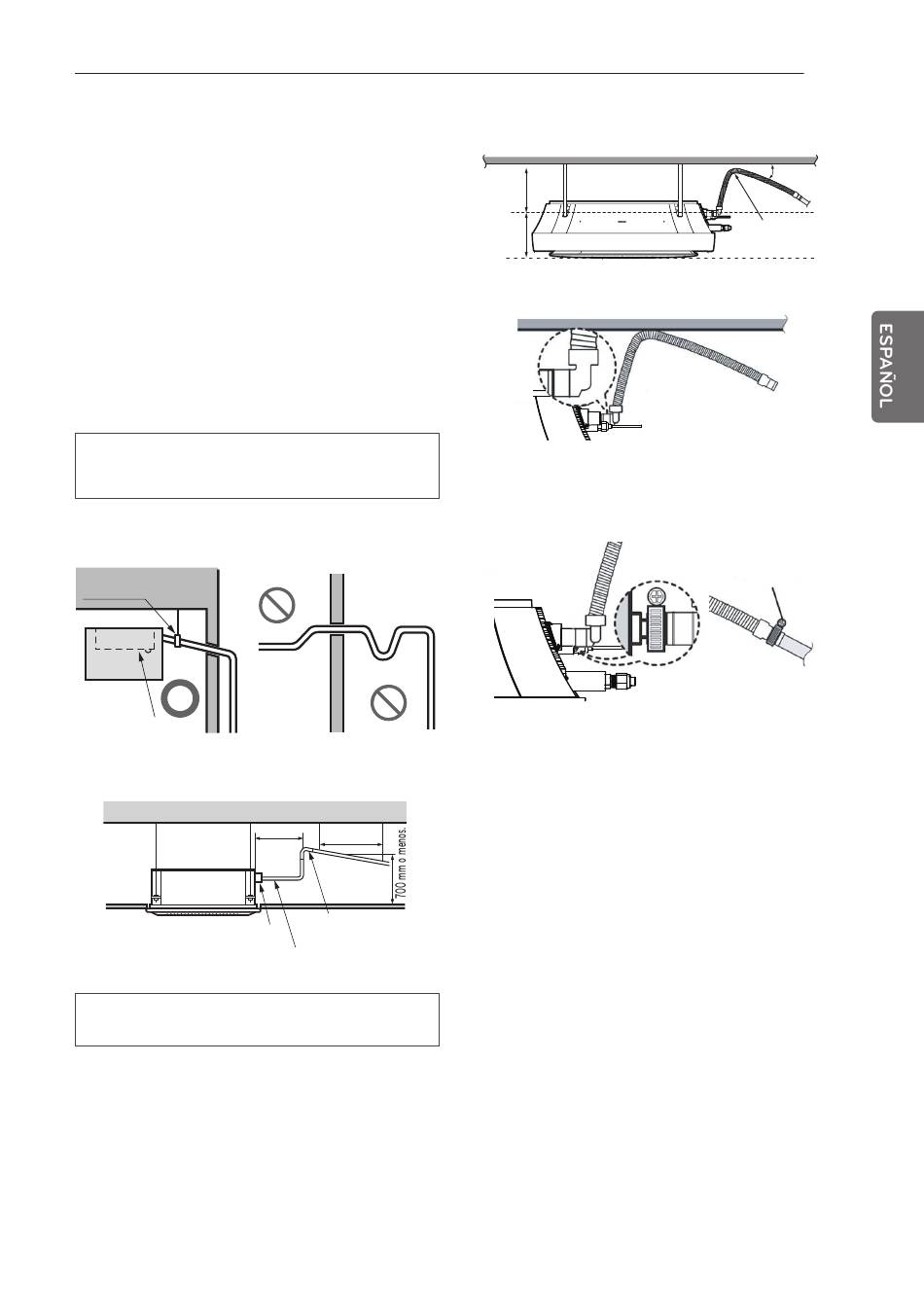

Tubería de drenaje du la unidad
interior
[Conducto oculto en el techo / casete]
- La tubería de drenaje debe estar inclinada hacia
abajo (1/50 a 1/100): para evitar la inversión del
flujo, asegúrese de que no existe una
inclinación hacia arriba y hacia abajo.
- Durante la conexión de la tubería de drenaje,
tenga cuidado de no ejercer demasiada fuerza
en el puerto de drenaje de la unidad interior.
- El diámetro exterior de la conexión de drenaje
en la unidad interior es 32 mm.
Material de la tubería: Tubo de cloruro de
polivinilo VP-25 y adaptadores del tubo.
- Asegúrese de realizar el aislamiento térmico en
la tubería de drenaje.
Abrazadera
del tubo
Unidad interior
Mantenimiento del
puerto de prenaje
300 mm o menos 300 mm o menos 300 mm o menos
300 mm o menos
Abrazadera metálica
(adjunta)
Material del aislamiento térmico: espuma de
polietileno con un espesor superior a 8 mm.
Recorrido
ascendente
no permitido
1 -1.5 m
Conducto ascendente
de drenaje
Manguito de drenaje (adjunto)
INSTALACIÓN DE LA UNIDAD INTERIOR
[Tipo: Redondo]
MÁX
450
250
1. Conecte el conector del codo al
producto boca arriba.
2. Coloque el perno de la abrazadera
hacia arriba para fijar el conector.
41
1/50~1/100
Maguera flexible
Asegúrese de ajustarla
Unità : mm
