ΘΕΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
Επιλέξτε την κατάλληλη Τοποθεσία
[Κρυφός αγωγός οροφής]
- Το σημείο θα πρέπει να αντέχει βάρος ίσον με το τετραπλάσιο βάρος της εσωτερικής μονάδας.
- Η τοποθεσία θα πρέπει να είναι κατάλληλη για την επιθεώρηση της μονάδας σύμφωνα με το σχήμα.
- Το σημείο εγκατάστασης της μονάδας θα πρέπει να είναι οριζόντιο.
- Το σημείο θα πρέπει να επιτρέπει την εύκολη ροή του νερού. (Η κατάλληλη διάσταση "H" είναι απαραίτητη για
την κλίση της αποχέτευσης, όπως φαίνεται και στο σχήμα.)
- Η τοποθεσία θα πρέπει να είναι κατάλληλη για την σύνδεση με την εξωτερική μονάδα.
- Το σημείο τοποθέτησης της μονάδας δεν θα πρέπει να επηρεάζεται από ηλεκτρικό θόρυβο.
- Μέρος του χώρου όπου γίνεται σωστή κυκλοφορία του αέρα.
- Δεν πρέπει να υπάρχει πηγή θερμότητας ή ατμού κοντά στην μονάδα.

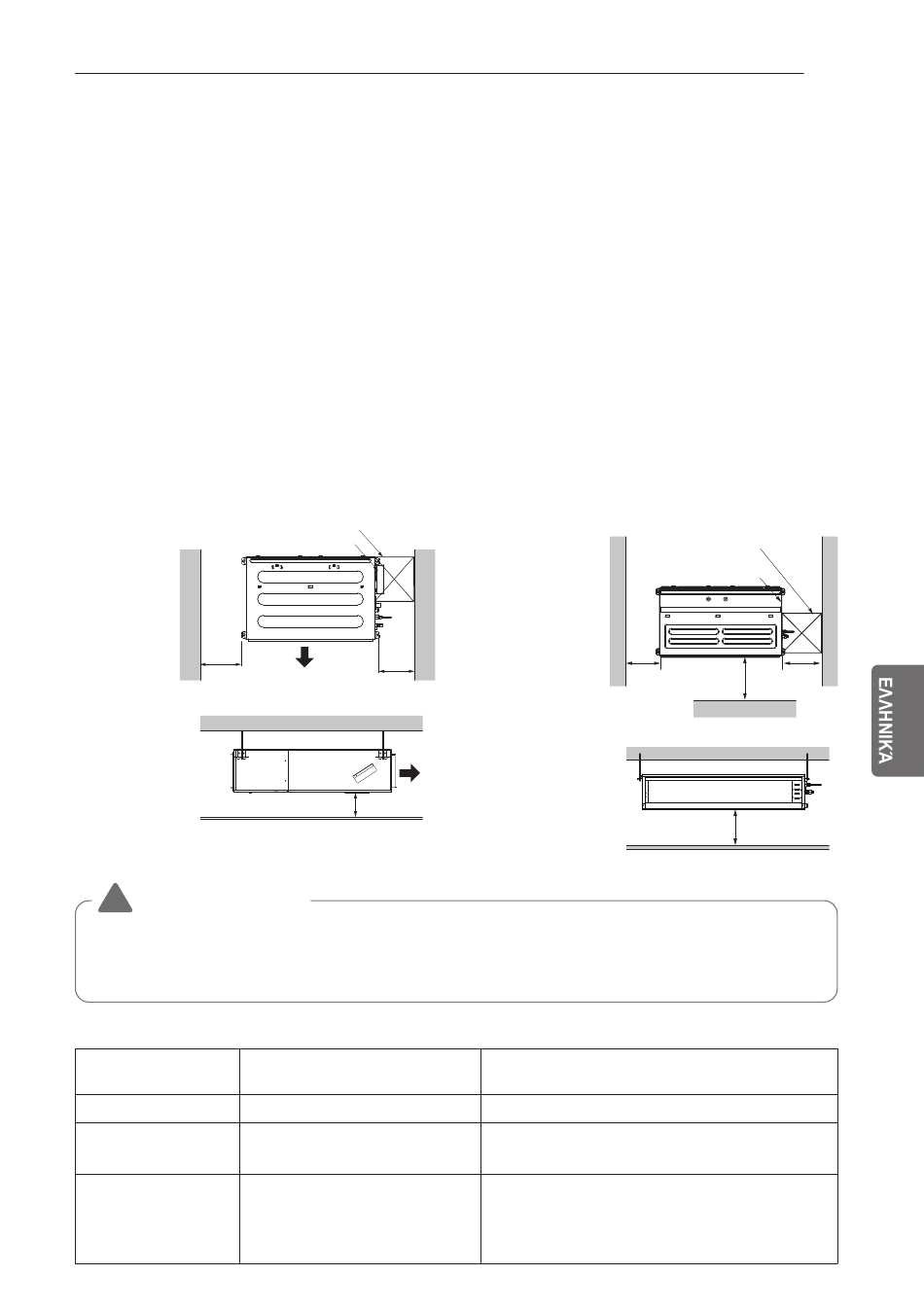

Καλυμμένη μονάδα κλιματισμού ταβανιού –
Χαμηλής στατικής πίεσης
Οπή ελέγχου (600 x 600)
Κάτοψη
(Μονάδα: mm)
600
ή παραπάνω
Πλαϊνή όψη
(Μονάδα: mm)
• Η κατάλληλη διάσταση "H" είναι απαραίτητη για την
κλίση της αποχέτευσης, όπως φαίνεται και στο σχήμα.
ΠΡΟΣΟΧΗ
!
• Σε περίπτωση που η μονάδα τοποθετείται κοντά στη θάλασσα, τα εξαρτήματα τοποθέτησης
ενδέχεται να διαβρωθούν από το αλάτι. Θα πρέπει να λαμβάνετε τα κατάλληλα μέτρα κατά της
διάβρωσης των εξαρτημάτων τοποθέτησης (και της μονάδας).
Τυπική οπή επιθεώρησης
Αριθμός οπών Απόσταση μεταξύ της ψευδοροφής
επιθεώρησης
1
2
Το μέγεθος της οπής θα
πρέπει να είναι
μεγαλύτερο από της
εσωτερικής μονάδας
Κουτί ελέγχου
Έξοδος
αέρα
600
ή παραπάνω
Έξοδος
αέρα
H = 20 ή παραπάνω
και του ταβανιού
Περισσότερο από 100 cm
20 cm έως 100 cm
Λιγότερο από 20 cm
ΘΕΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
Καλυμμένη μονάδα κλιματισμού ταβανιού –
Μεσαίας στατικής πίεσης
Κάτοψη
(Μονάδα: mm)
600
ή
παραπάνω
Πρόσοψη
Παρατηρήσεις
Επαρκής χώρος στο ταβάνι για την εκτέλεση σέρβις.
Μη επαρκής χώρος. Δυσκολία στην εκτέλεση του
σέρβις.
Ελάχιστο ύψος για την αντικατάσταση του μοτέρ.
17
Οπή ελέγχου
(600 x 600)
Κουτί ελέγχου
600
1 000
ή
ή παραπάνω
παραπάνω
Μπροστά
H = 20 ή παραπάνω
