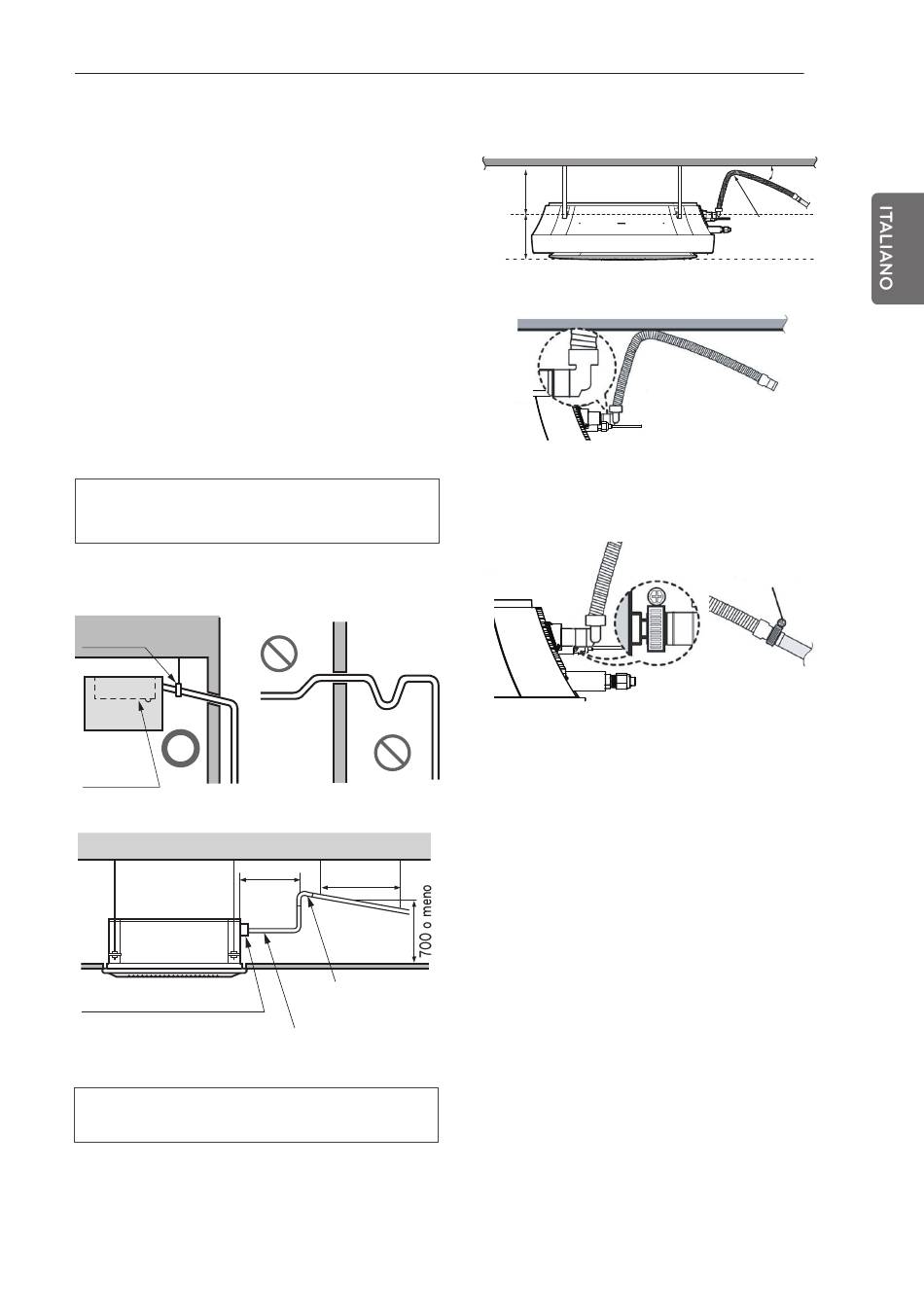

Tubature di drenaggi dellunità
interna
[Condotto interno per soffitto /
Cassetta]
- Le tubature di drenaggio devono avere una
pendenza verso il basso (1/50 a 1/100)
accertarsi che non venga data una pendenza
contraria per impedire un flusso in senso
inverso.
- Nel collegamento del tubo del drenaggio,
attenzione a non esercitare una forza eccessiva
sullapertura dello scarico dellunità interna.
- Il diametro esterno del raccordo dello scarico
sullunità interna è di 32 mm.
Materiale delle tubature: Tubo di cloruro di
polivinile VP25 e raccordi dei tubi.
- Accertarsi che venga eseguita la coibentazione
delle tubature di drenaggio.
Morsetto per tubi
Unità interna
Manutenzione
apertura di
drenaggio
300 mm o meno 300 mm o meno 300 mm o meno
300 mm o meno
Morsetto metallico (collegato)
Materiale dell'isolamento termico Schiuma di
polietilene con lo spessore di almeno 8 mm.
Passaggio dei tubi
diretto verso lalto
non permesso.
1 -1.5 m
Tubo sollevamento
drenaggio
Flessibile di drenaggio
(collegato)
INSTALLAZIONE DELL'UNITÀ INTERNA
[Tipo: Rotondo]
Massimo
450
250
1
. Collegare il connettore a gomito al
prodotto rivolto verso l'alto.
2
. Posizionare il bullone del giunto a
morsetto verso l'alto per fissare il
connettore.
41
1/50~1/100
Il tubo flessibile
deve essere sicuro
di avvolgere
Unità: mm
