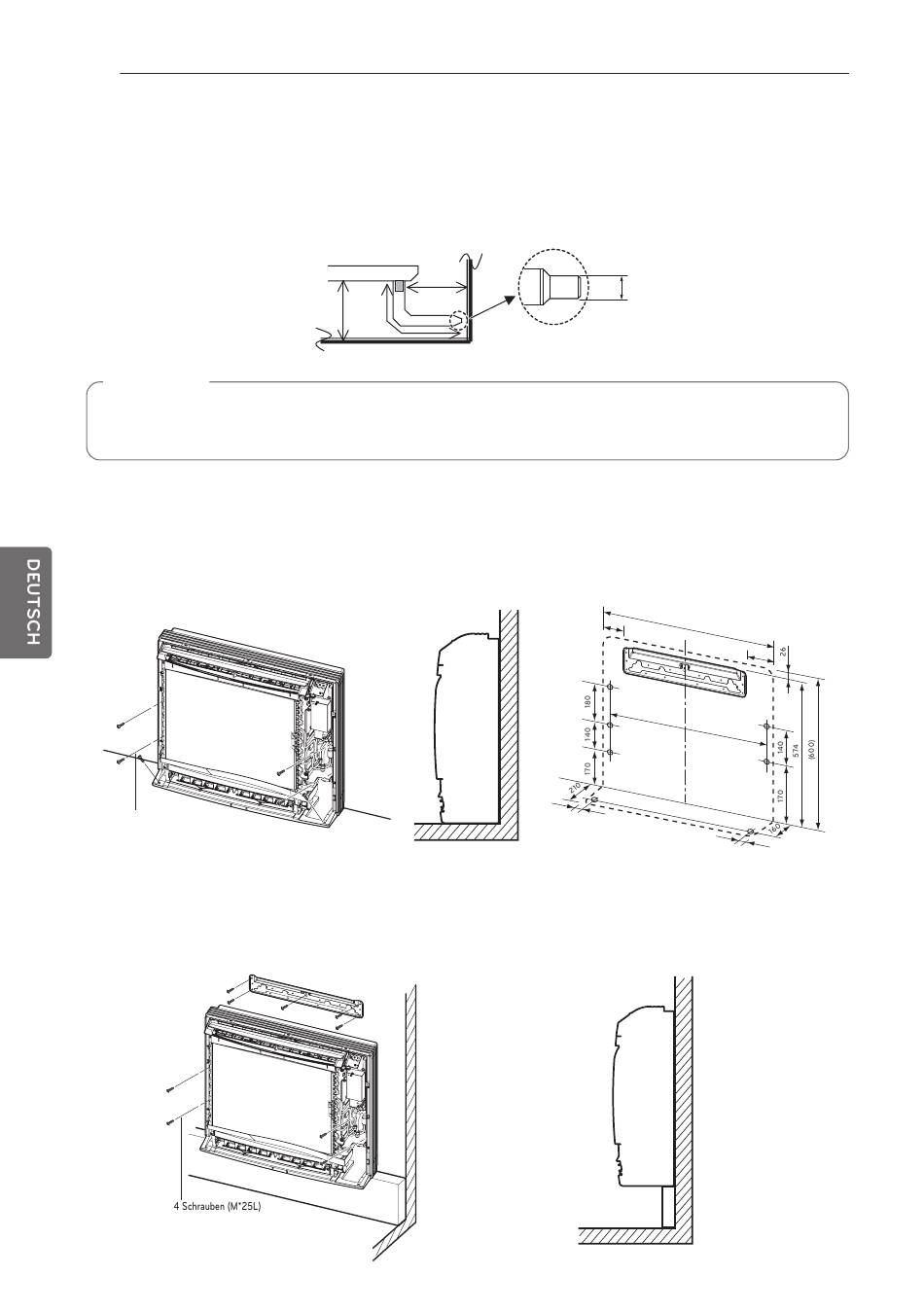

INNENGERÄTEMONTAGE
34
1
Der Außendurchmesser des Ablassschlauchs (mit dem Innengerät geliefert) beträgt 17 mm
am Anschlussende und hat eine Länge von 600 mm.
2
Zur Verlängerung können handelsübliche feste PVC-Rohrleitungen verwendet werden.
3
Isolieren Sie das Abflussrohr des Innengerätes mit mindestens 10 mm Isolierung, um
Kondensation zu vermeiden.
HINWEIS
Das Abflussrohr sollte schräg nach unten verlaufen, so dass Wasser ungehindert abfließen
kann.
Innengerätemontage
Bodenmontage
1
Das Gerät zur Bodenmontag mit sechs Schrauben befestigen.
6 Schrauben (M*25L)
Wandmontage
1
Befestigen Sie die Montageplatte mit fünf Schrauben und das Innengerät mit vier Schrauben.
2
Die Montageplatte sollte an einer Wand befestigt werden, die das gesamte Gewicht des
Innengerätes tragen kann.
87
600
103
Montageplatte
Leiste
Ø17
(700)
64
647
30.5
(Einheit: mm)
(Einheit: mm)
159
30.5
