5

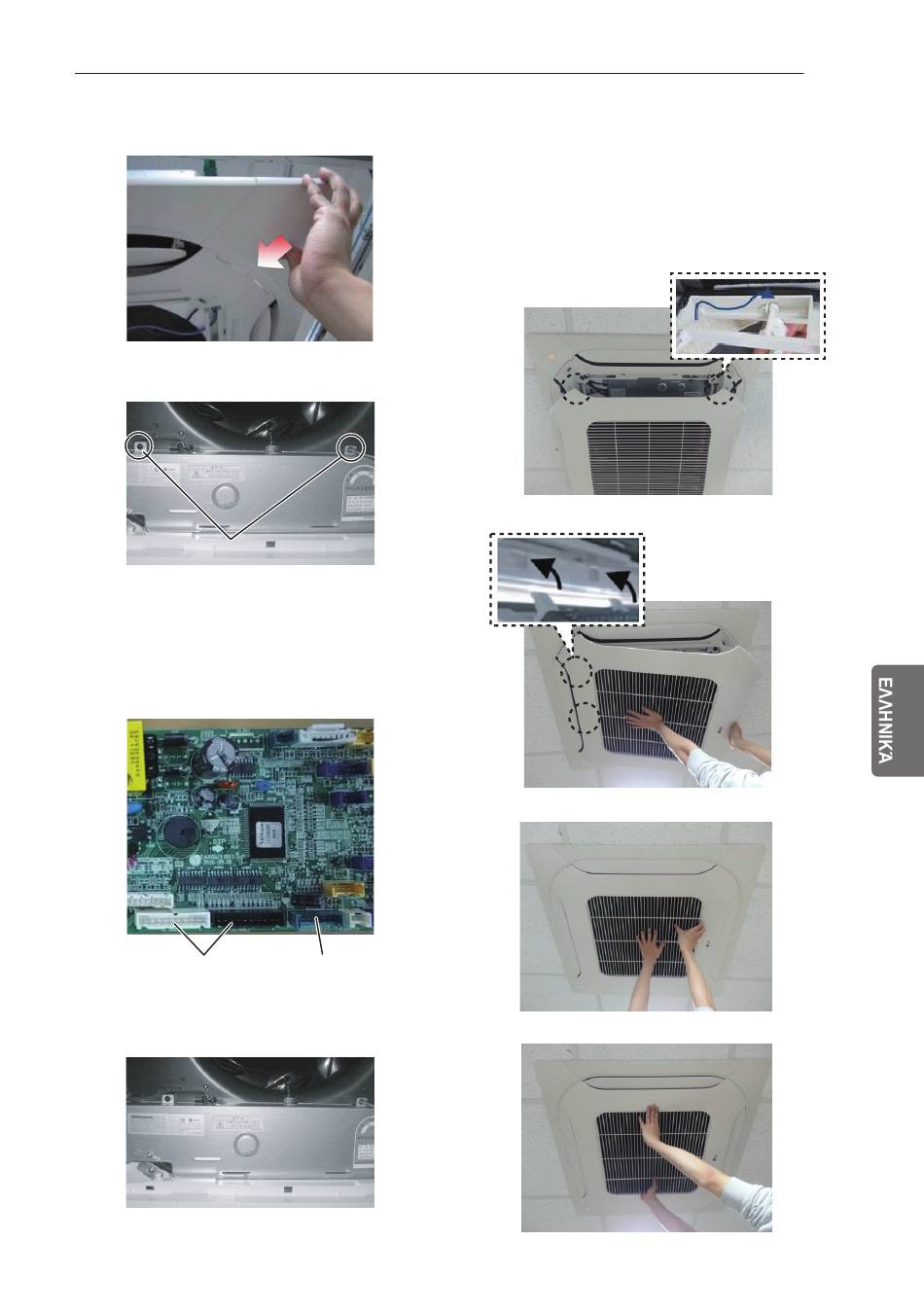

Στερεώστε τα καλύμματα γωνιών.
6
Ξεβιδώστε τις δύο βίδες του
καλύμματος του πίνακα ελέγχου.
Screw
7
Συνδέστε το φις της οθόνης και τα δύο φις
ελέγχου πτερυγίου του μπροστινού πλαισίου με
το PCB της εσωτερικής μονάδας.
Η ένδειξη θέσης πάνω στο PCB είναι:
Φις οθόνης: CN_DISPLAY
Φις ελέγχου πτερυγίου: CN_VANE 1, 2
CN_VANE 1,2 CN_DISPLAY
8
Κλείστε το κάλυμμα του πίνακα
ελέγχου.
ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΑΚΟΣΜΗΤΙΚΟΥ ΠΛΑΙΣΙΟΥ (ΠΑΡΕΛΚΟΜΕΝΟ)
9
Τοποθετήστε τη σχάρα εισόδου αέρα
και το φίλτρο στο πλαίσιο.
- Αφού βάλετε τα άκρα της γρίλιας μέσα
στον σκελετό του πάνελ, στερεώστε το
σχοινί στον σκελετό του πάνελ. Κατόπιν,
κλείστε την κλειδαριά και πιέστε αριστερά,
δεξιά και στο κέντρο.
Τοποθέτηση του συνδέσμου της γρίλιας στον σκελετό του πάνελ
Τοποθέτηση των άκρων μέσα στον σκελετό του πάνελ
Κλείσιμο της κλειδαριάς
Έλεγχος του αριστερού, δεξιού και κεντρικού τμήματος
