INSTALLATION DE L'UNITÉ INTÉRIEURE
42

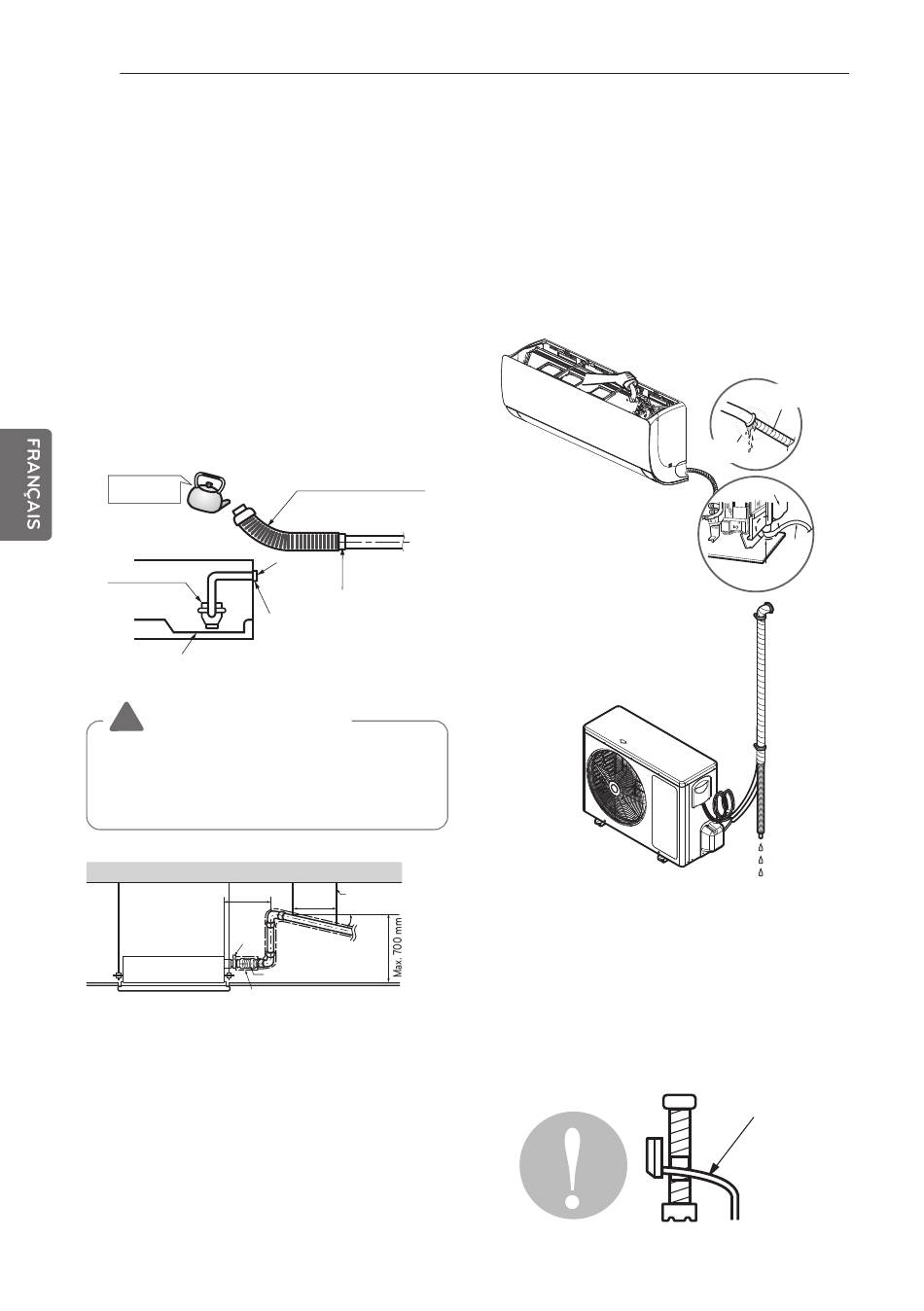

Test de Drainage
Le climatiseur utilise une pompe de drainage
pour drainer l'eau.
Suivez les procédures suivantes pour tester le
fonctionnement de la pompe de drainage.
- Connectez le tuyau principal de drainage à
l'extérieur et laissez-le provisoirement
jusqu'à ce que le test ne s'achève.
- Remplissez d'eau le tuyau flexible de
drainage et contrôlez s'il y a des fuites.
- Contrôlez que la pompe de drainage
fonctionne normalement quand le câblage
électriques est complet.
- Quand le test est terminé, connectez le
tuyau flexible de drainage à l'ouverture de
drainage de l'unité externe.
Remplissez
d'eau
Pompe de drainage
connexion tuyau de drainage
utilisez une pince (accessoire)
Filtre de drainage
ATTENTION
!
Le tuyau de vidange flexible fourni ne doit
ni être courbé ni vissé. Un tuyau courbé ou
vissé peut entraîner une fuite d'eau.
Max. 300 mm Distance
Pince
métallique
Isolation
Tuyau flexible de drainage
(accessoire)
tuyau principal
de drainage
ouverture
de drainage
Collez la jonction
Suspension
Attache de suspension 1/50 à
1-1.5 m
1/100 de dénivellation
Tuyau de vidange flexible
[Montage Mural]
Vérification de l'évacuation
1
Versez un verre d'eau sur l'évaporateur.
2
Assurez-vous que l'eau s'écoule dans le flexible
d'évacuation de l'unité intérieure sans fuite,
jusqu'au raccordement sur la tuyauterie
d'évacuation.
* Le composant peut varier selon le modele.
Tuyauteries d'évacuation
1
Le flexible d'évacuation doit être dirigé vers le
bas pour faciliter l'écoulement.
Zone de raccordement du
flexible d'évacuation
Détection
de fuites
Bac d'évacuation
Flexible Flexible Flexible
d'évacuation d'évacuation d'évacuation
Détection de fuites
Pente vers le bas
