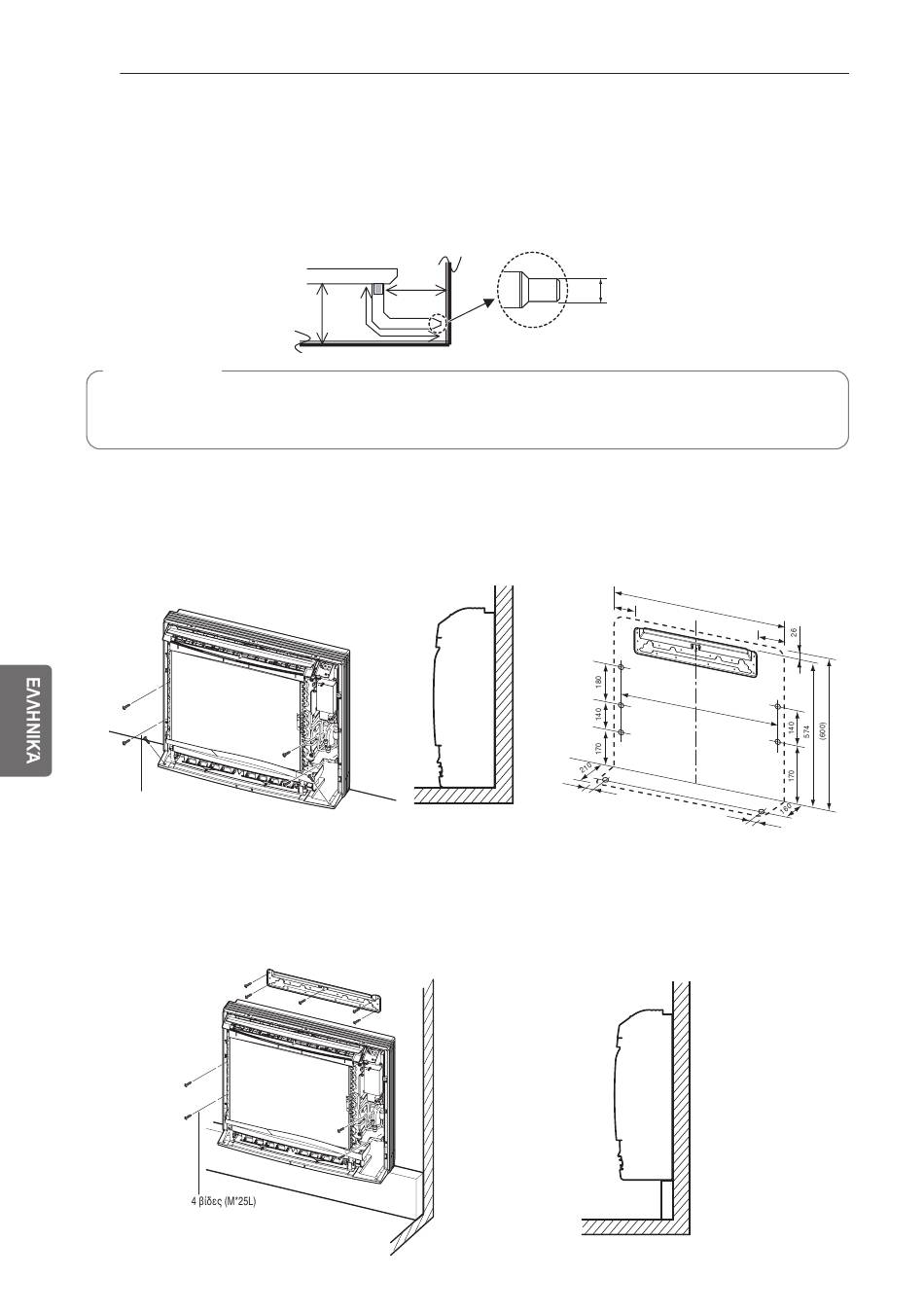

ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
34
1
Η εξωτερική διάμετρος του εύκαμπτου σωλήνα αποχέτευσης (ο οποίος προσκομίζεται με
την εσωτερική μονάδα) είναι 17 mm στο άκρο σύνδεσης και το μήκος του είναι 600 mm.
2
Χρησιμοποιείτε άκαμπτο σωλήνα PVC για προέκταση.
3
Μονώστε τον σωλήνα αποχέτευσης της εσωτερικής μονάδας με μόνωση πάχους 10 mm ή
περισσότερο για να αποτρέψετε την συμπύκνωση.
ΣΗΜΕΙΩΣΗ
Ο σωλήνας αποχέτευσης πρέπει να έχει πτωτική κλίση έτσι ώστε το νερό να μπορεί
να ρέει ομαλά χωρίς να συσσωρεύεται.
Εγκατάσταση εσωτερικής μονάδας
Εγκατάσταση επάνω στο δάπεδο.
1
Στερεώστε χρησιμοποιώντας 6 βίδες για εγκατάσταση στο δάπεδο.
6 βίδες (M*25L)
Εγκατάσταση επάνω στον τοίχο
1
Στηρίξτε την πλάκα εγκατάστασης χρησιμοποιώντας 5 βίδες και την εσωτερική μονάδα
χρησιμοποιώντας 4 βίδες.
2
Η πλάκα εγκατάστασης πρέπει να στηριχθεί πάνω σε έναν τοίχο ο οποίος να μπορεί να
αντέξει το βάρος της εσωτερικής μονάδας.
87
600
103
Πλάκα εγκατάστασης
Σοβατεπί
(Μονάδα: mm)
Ø17
(700)
64
647
30.5
(Μονάδα: mm)
159
30.5
