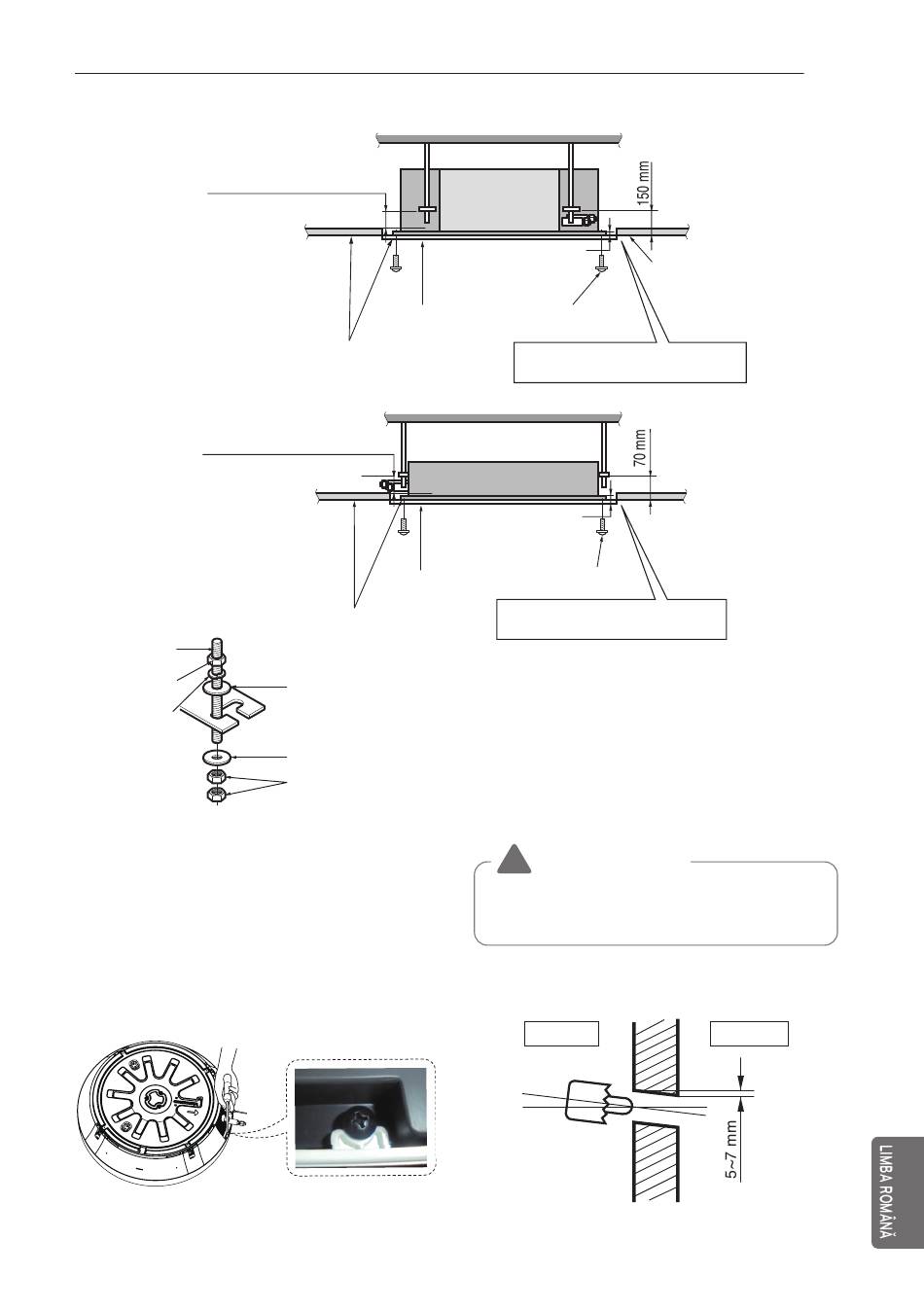

PLAFON 4
Menţineţi lungimea bolţului
de la consolă la 40 mm
Menţineţi lungimea bolţului
PLAFON 1
Placa tavanului
de la consolă la 40 mm
Bolţ de agăţare
(W3/8 sau M10)
Piulitã
(W3/8 sau M10)
Șaibã arc
(M10)
Urmatoarele componente sunt opţionale.
① Bolţ de agăţare - W 3/8 sau M10
② Piuliţă
- W 3/8 sau M10
③ Șaibã elasticã
- M10
④ Șaibã platã
- M10
<Tip: rotund>
Strângeți șurubul conform imaginii, astfel încât
panoul decorativ să nu se miște după instalarea
produsului. (1 punct)
Șuruburile pentru fixarea panoului decorativ sunt
furnizate în pachetul cu accesorii al unității de
interior.
Placa tavanului
Păstraţi o lungime de 15~18 mm între
suprafaţa de jos a echipamentului de
aer condiţionat şi suprafaţa tavanului
Modelul de hârtie
pentru instalare
Ajustaţi la
aceeaşi înălţime
Corpul echipamentului
de aer condiţionat
Placa tavanului Placa tavanului Placa tavanului
Păstraţi o lungime de 20~22 mm între
suprafaţa de jos a echipamentului de
aer condiţionat şi suprafaţa tavanului
Modelul de hârtie
pentru instalare
Ajustaţi la aceeaşi înălţime
Şaibă plată pentru M10
(accesoriu)
Şaibă plată pentru M10
(accesoriu)
Piulitã
(W3/8 sau M10)
INSTALAREA UNITÃŢII INTERIOARE
Tavan
Corpul echipamentului
de aer condiţionat
Şurub de fixare a modelului
de hârtie (4 bucăţi)
Deschideţi placa tavanului de-a lungul
marginii exterioare a modelului de hârtie
Tavan
Corpul echipamentului Corpul echipamentului Corpul echipamentului
de aer condiţionat de aer condiţionat de aer condiţionat
Şurub de fixare a modelului
de hârtie (4 bucăţi)
Deschideţi placa tavanului de-a lungul
marginii exterioare a modelului de hârtie
Dați în perete gaura pentru conductã ușor
înclinat cãtre exterior, utilizând o carotierã
Ø 70.
! ATENŢIE
Strângeţi piuliţa şi bolţul, pentru a preveni
căderea echipamentului.
Interior
Placa
tavanului
Placa tavanului
Perete
Exterior
