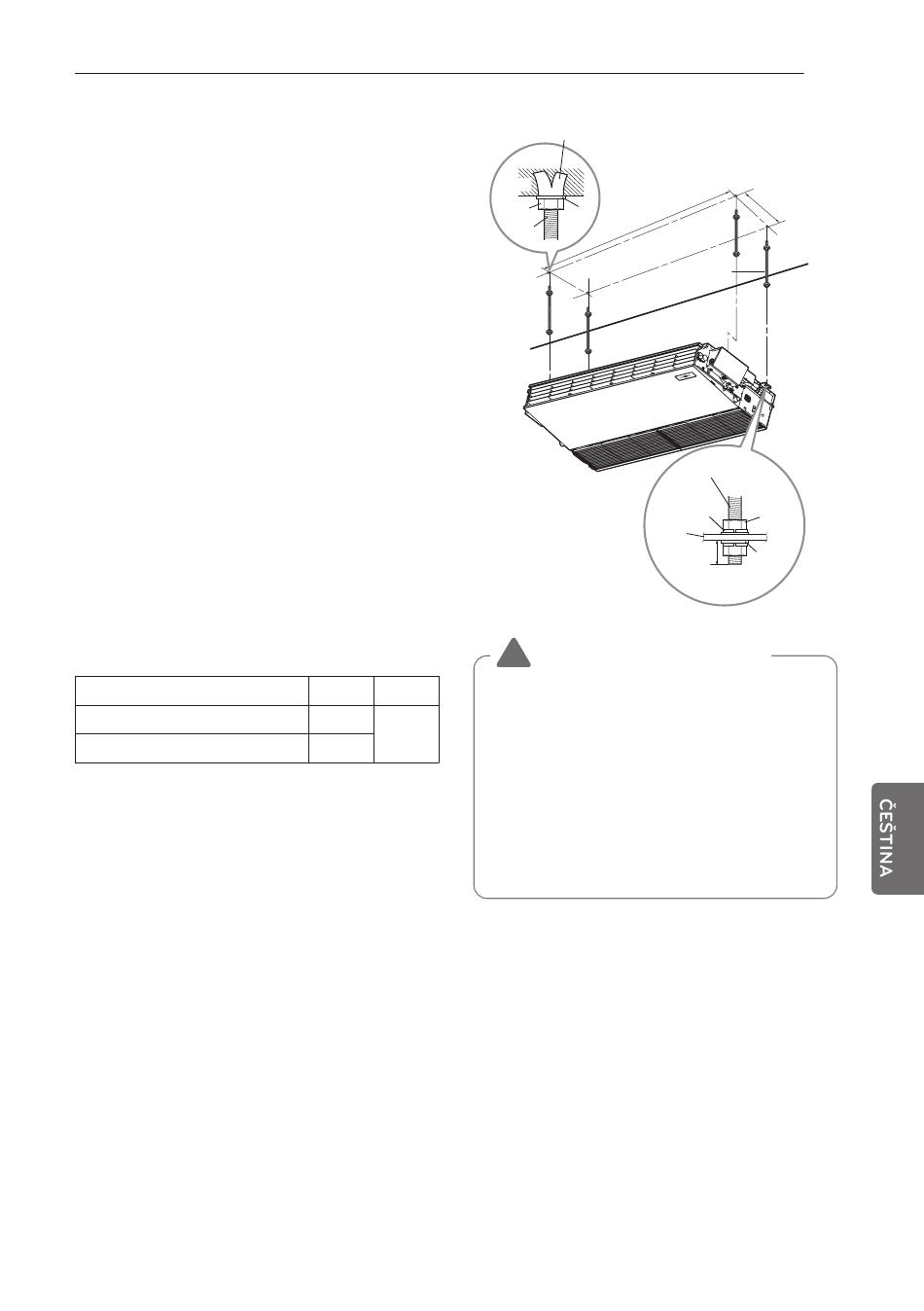

Montáž upevňovacího
šroubu a matice
- Připravte si 4 závěsné šrouby. (délky všech
šroubů musí být stejné).
- Změřte a označte umístění závěsných
šroubů a otvoru pro potrubí.
- Ve stropu vyvrtejte otvor pro kotvicí matici.
- Na závěsné šrouby namontujte upevňovací
matici a podložku, aby se závěsné šrouby na
stropu zajistily.
- Závěsné šrouby pevně přimontujte ke
kotvicím maticím.
- Na závěsné šrouby připevněte závěsy
(nastavte je přibližně do stejné výšky)
pomocí matic, podložek a pružných
podložek.
- Nastavte vodorovnou rovinu pomocí
vodováhy ve směru vlevo-vpravo, vzad-
vpřed.
- Nastavte svislou rovinu dostavením
závěsných šroubů. Jednotka bude mít sklon
směrem dolů, čímž se usnadní odvádění
vody.
Modelka (kBtu/h)
18 k/24 k
36 k/42 k/48 k/60 k
(Údaje:mm)
A B
1 018
355
1 418
MONTÁŽ VNITŘNÍ JEDNOTKY
Kotevní matice
Strop
Matice
Podložka Podložka Podložka
A
Závěsné Závěsné Závěsné
šrouby šrouby šrouby
Závěsný šroub
Pružinová
podložka
Závěs
! UPOZORNĚNÍ
Montážní pokyny pro naklonění jednotky
- Náklon vnitřní jednotky je velice důležitý
pro odvod vody v případě klimatizace
flexibilního (konvertibilního) typu.
- Minimální tloušťka izolace spojovacího
potrubí je 10 mm.
- Jestliže jsou montážní desky upevněny
do vodorovné polohy, vnější jednotka je
po provedení montáže nakloněna.
39
B
Závěsné šrouby
Matice
Max.
Podložka Podložka Podložka
12 mm
