- Een plaats waar de unit horizontaal kan
worden geplaatst en die het gewicht van de
unit kan dragen.
- Een plaats waar de unit de eigen trillingen
kan opvangen.
- Een plaats waar servicewerkzaamheden
gemakkelijk kunnen worden uitgevoerd.

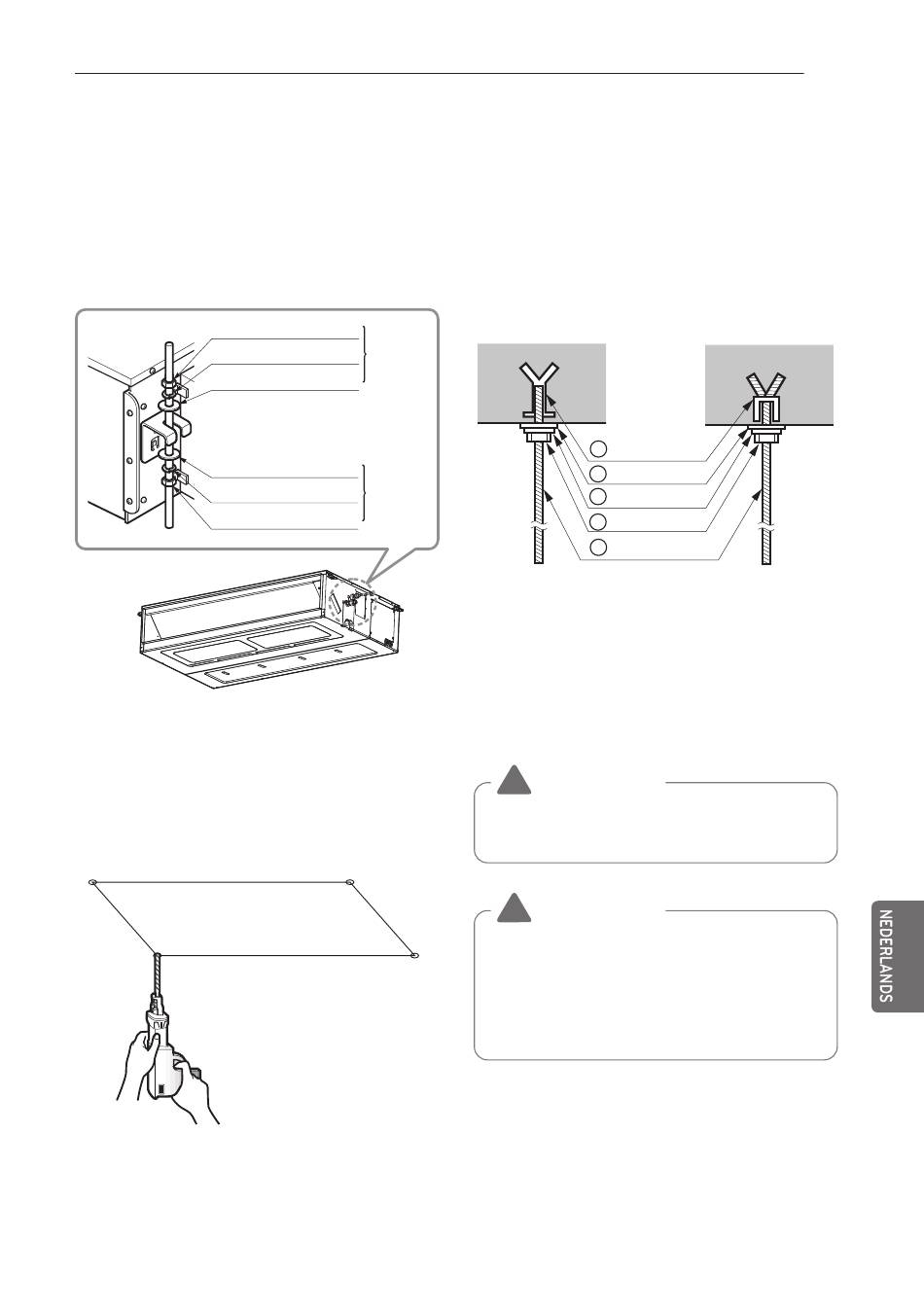

M10 moer
M10 SP. sluitring
M10 sluitring
M10 sluitring
M10 SP. Sluitring
M10 moer
- Kies en markeer de plaats van de
bevestigingsbouten.
- Boor de gaten voor bevestigingsankers aan de
zichtkant van het plafond.
- Plaats het bevestigingsanker en de sluitring
op de ophangbouten om de ophangbouten
aan het plafond te bevestigen.
- Zet de ophangbouten stevig op het
bevestigingsanker vast.
- Bevestig de installatieplaten met behulp van
moeren, sluitringen en veerringen aan de
ophangbouten (stel het niveau ruwweg in).
Oud gebouw
X 4
(Plaatselijke
X 4
aanvoer)
X 4
X 4
(Plaatselijke
X 4
aanvoer)
X 4
• Plaatselijke aanvoer
① Bevestigingsanker
② Onderlegring
③ Veerring
④ Moer
⑤ Ophangbout
• Draai de moer en de bout vast om te
1. De installatie helling van de binnenunit
2. De minimaal vereiste isolatiedikte voor
INSTALLATIE VAN DE BINNENUNIT
1 Bevestigingsanker
2 Onderlegring
3 Veerring
4 Moer
5 Ophangbouten
- M10
- M10
- W3/8 or M10
- W3/8 or M10
LET OP
!
voorkomen dat de unit kan vallen.
LET OP
!
is zeer belangrijk voor de afvoer van het
kanaaltype air conditioner.
de verbindingsleiding is 10 mm.
25
Nieuw gebouw
