MONTÁŽ VNITŘNÍ JEDNOTKY
24

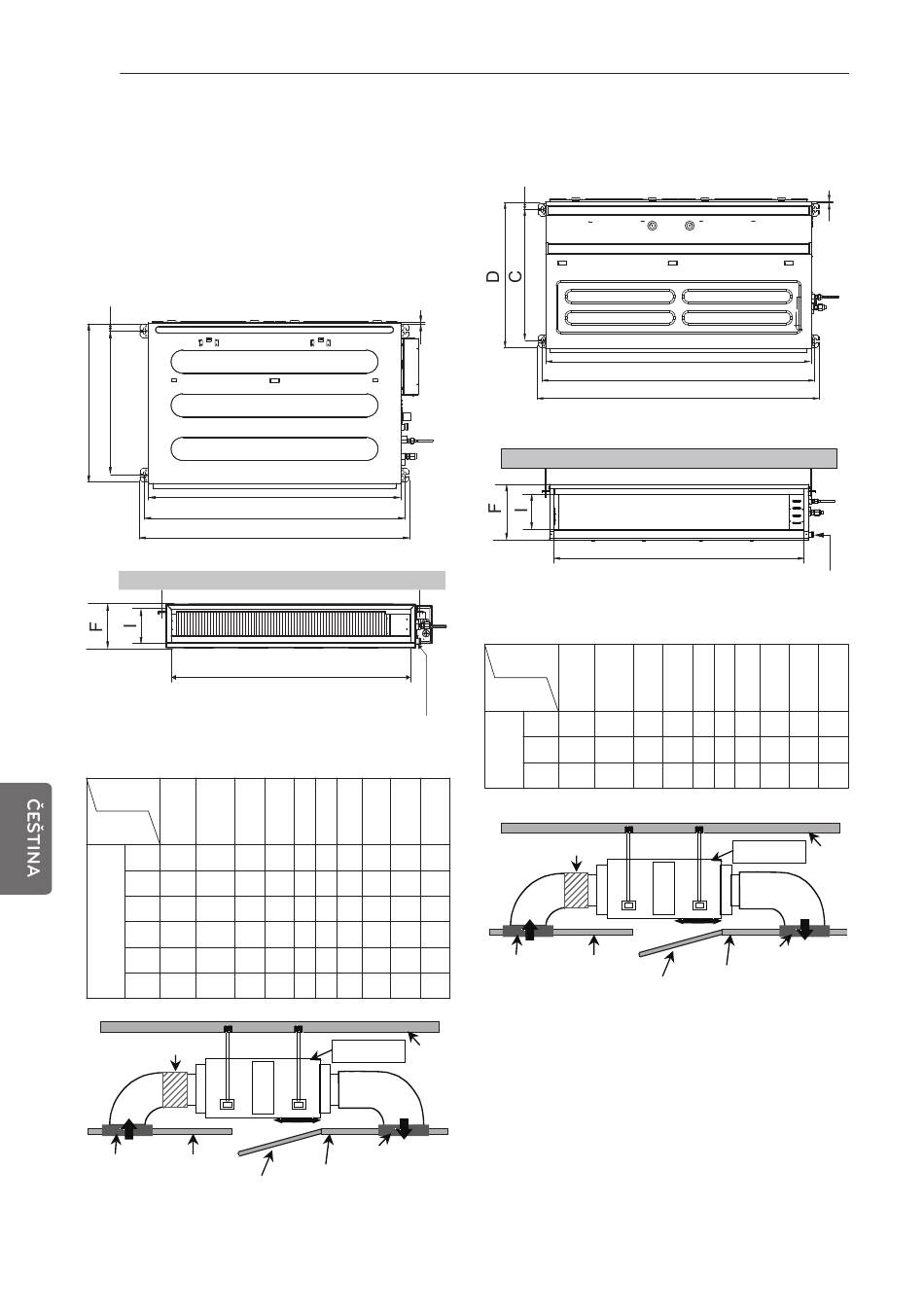

Umístění závěsného šroubu
- Mezi jednotku a potrubí vložte tlumicí materiál
pohlcující nechtěné vibrace.
- Použijte filtr otvoru pro vypouštění vzduchu.
[Skrytý stropní kanál - nízký
statický tlak]
E
D C
Rozměr
A B C
Kostra
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
nízký
L3 1133 1 172 628 700 36 190 20 1 060 155 1 100
statický
L4 733 772 338 460 36 190 20 660 148 700
tlak
L5 933 972 338 460 36 190 20 860 148 900
L6 1 133 1 172 338 460 36 190 20 1 060 148 1 100
Tlumicí konektor
Nasávací Nasávací Nasávací
Nasávací
potrubí potrubí potrubí
potrubí
Sací otvor
Stropní deska
Kontrolní
otvor
G
J
A
B
H
Odtokový otvor
(Jednotka: mm)
D E F G H I J
Vnitřní jednotka
Strop
Výfukové Výfukové Výfukové
Výfukové
flexibilní potrubí flexibilní potrubí flexibilní potrubí
flexibilní potrubí
Otvor pro výfuk
vzduchu
Stropní deska
[Skrytý stropní kanál - Střední
statický tlak]
E
Rozměr
A B C
Kostra
M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900
střední
statický M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250
tlak
M3 1 283.4 1 321.6 619.2 689.6 30 360 15.2 1 208 291.4 1 250
Nasávací
potrubí
Tlumicí konektor
Nasávací Nasávací Nasávací
potrubí potrubí potrubí
Sací otvor
Stropní deska
Kontrolní
otvor
G
J
A
B
H
Odtokový otvor
(Jednotka: mm)
D E F G H I J
Výfukové
flexibilní potrubí
Vnitřní jednotka
Strop
Výfukové Výfukové Výfukové
flexibilní potrubí flexibilní potrubí flexibilní potrubí
Otvor pro výfuk
vzduchu
Stropní deska
