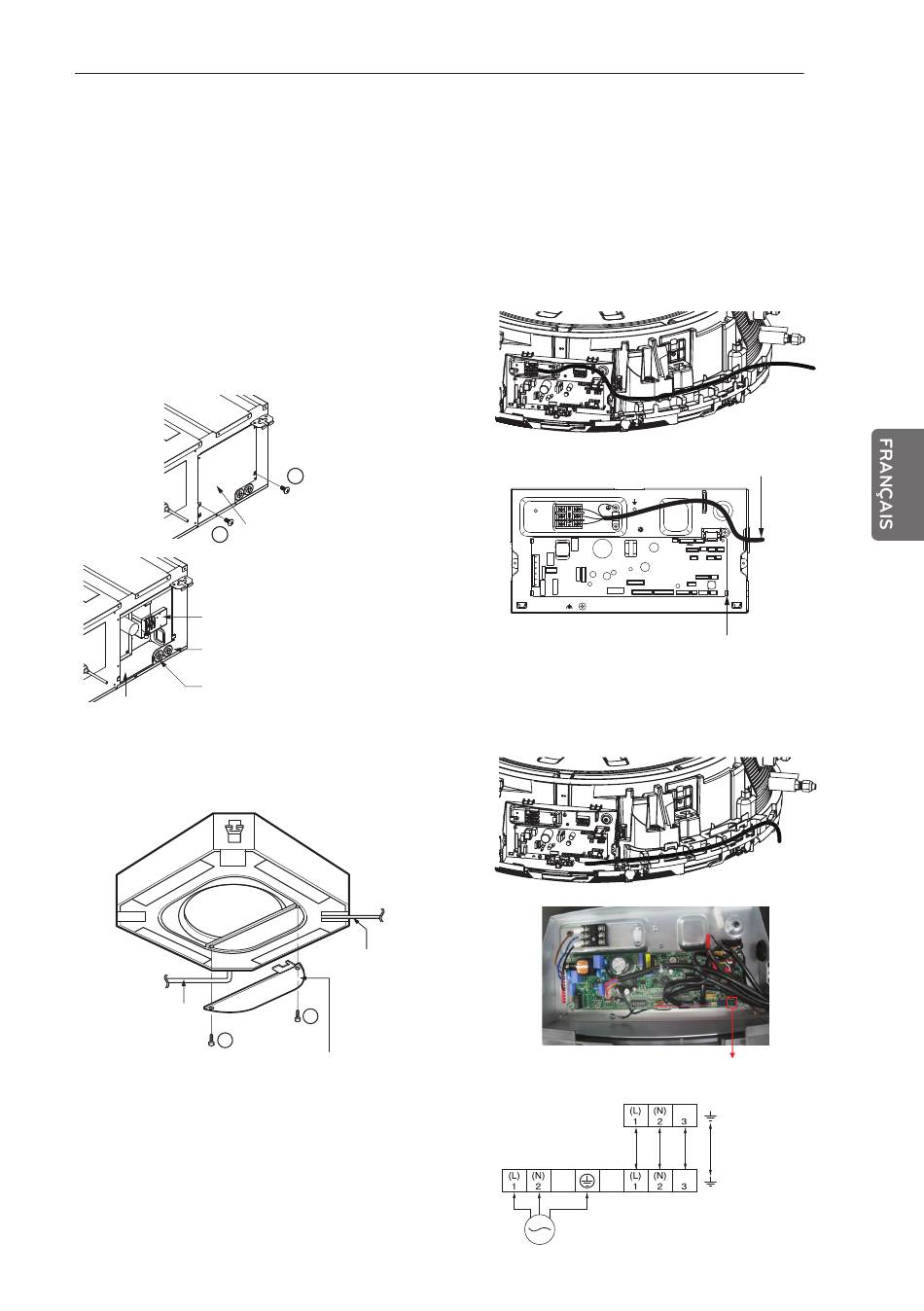

Câblage
* Le composant peut varier selon le modèle.
* Les tuyaux et les fils doivent être achetés
séparément pour l'installation du produit.
- Ouvrez le couvercle du boîtier de contrôle et
connectez le câble de la télécommande et les
câbles d'alimentation internes.
- Retirez le couvercle de la télécommande pour
effectuer le branchement entre l'unité intérieure
et l'unité extérieure. (Retirez les vis ①)
- Fixez le cordon à l'aide du serre-fils.
Tapa de la caja de control
(En la que se ubica la conexión
1
del cableado eléctrico)
Placa del terminal de control
Cable del controlador remoto
Cable de conexión entre la unidad
interior y la exterior.
Caja de control
Conduit dissimulé dans le plafond –
statique basse, statique médiane
Cordon de
raccordement
entre l'unité
intérieure et 1
l'unité
Couvercle de la télécommande
extérieure
(sur lequel le branchement
électrique est effectué)
1
Cordon de la
télécommande
1
INSTALLATION DE L'UNITÉ INTÉRIEURE
Connexion de Câblage pour Type Rond
- Branchez individuellement les fils sur les
bornes du boîtier de commande suivant le
raccordement de l'unité extérieure.
- S'assurer que la couleur des fils de l'unité
extérieure et le numéro de la borne sont les
mêmes que ceux de l'unité intérieure
respectivement.
Cordon de transmission
Cordon de la télécommande
- Lors du branchement de la télécommande
filaire, retirez le panneau de décoration et
poussez-le dans le trou inférieur du boîtier de
commande.
Connecteur de télécommande filaire
Alimentation électrique
45
Unité intérieure
Unité extérieure
