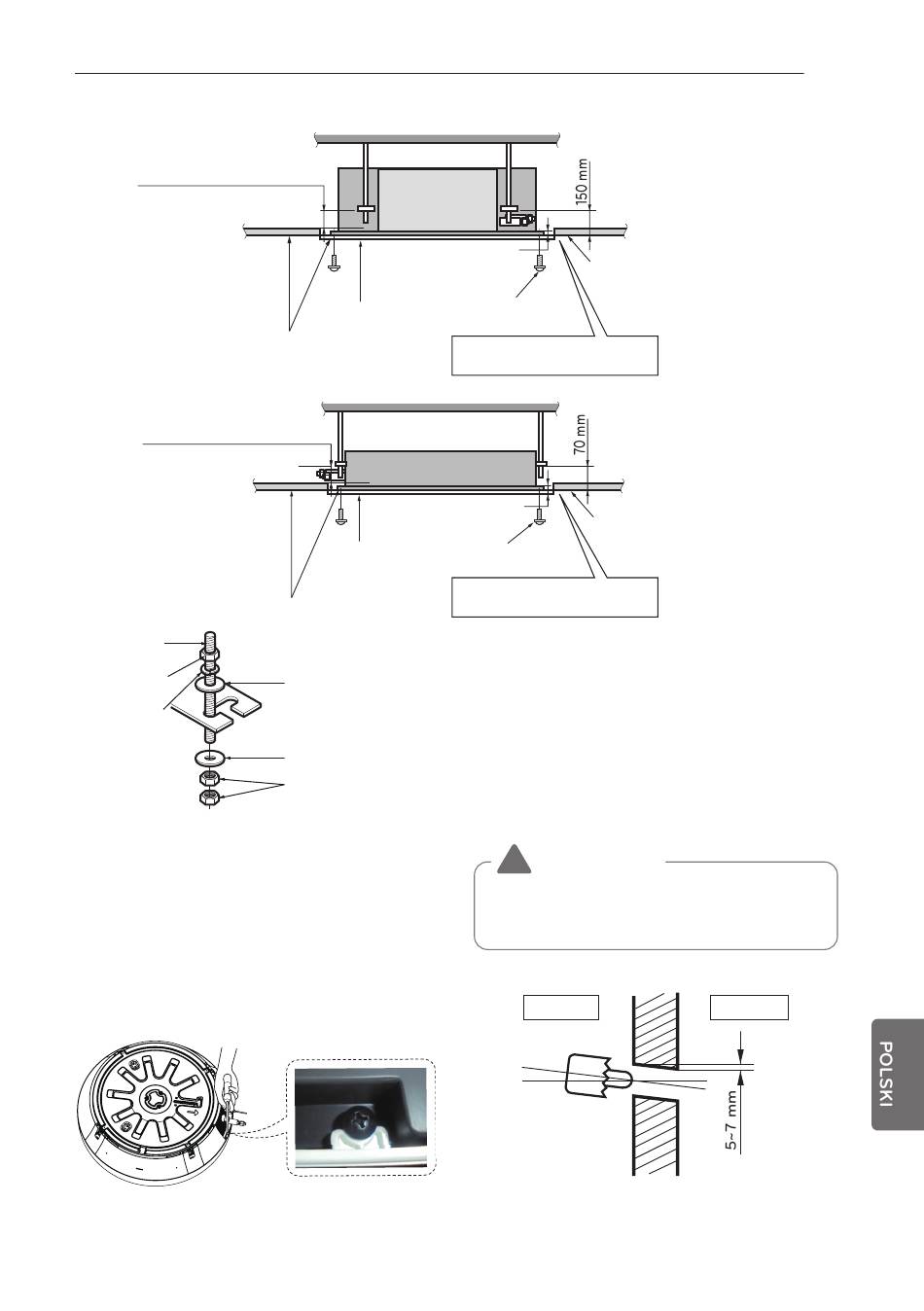

4-DROGOWY
Pamiętaj, że odległość śruby od
wspornika powinna wynosić 40 mm
Płyta sufitu
podwieszanego
1-DROGOWY
Pamiętaj, że odległość śruby od
wspornika powinna wynosić 40 mm
Płyta sufitu
podwieszanego
Wyregulować do tej samej wysokości
Śruba do
zawieszania
(W 3/8 lub M10)
Nakrętka
(W3/8 or M10)
Podkładka
sprężynująca
(M10)
Poniższe elementy należy nabyć we własnym
zakresie.
① Śruba do zawieszania
② Nakrętka
③ Podkładka sprężynująca - M10
④ Podkładka pod płytę
<Typ: okrągły>
Dokręć śrubę w sposób pokazany na ilustracji, aby
panel dekoracyjny był unieruchomiony po
zainstalowaniu produktu. (1 miejsce)
Dokręć śrubę w sposób pokazany na ilustracji, aby
panel dekoracyjny był unieruchomiony po
zainstalowaniu produktu. (1 miejsce)
Sufit
Korpus
klimatyzatora
Zachowaj odległość 15-18 mm
między powierzchnią spodnią
klimatyzatora a sufitem
Szablon papierowy
szablonu papierowego (4 sztuki)
do instalacji
Wyregulować do
tej samej wysokości
Sufit
Korpus klimatyzatora
Zachowaj odległość 20-22 mm
między powierzchnią spodnią
klimatyzatora a sufitem
Szablon papierowy
do instalacji
szablonu papierowego (4 sztuki)
Podkładka M10
(wyposażenie dodatkowe)
Podkładka M10
(wyposażenie dodatkowe)
Nakrętka
(W3/8 lub M10)
- W 3/8 lub M10
- W 3/8 lub M10
- M10
INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
Płyta
sufitu
podwies
zanego
Śruba ustalająca do
Otwórz płytę wzdłuż zewnętrznej
krawędzi szablonu papierowego
Płyta
sufitu
podwies
zanego
Śruba ustalająca do
Otwórz płytę wzdłuż zewnętrznej
krawędzi szablonu papierowego
Wywiercić otwór w ścianie z lekkim
nachyleniem w stronę zewnętrzną za pomocą
úwidra rdzeniowego Ø 70.
UWAGA
!
Dokręć nakrętkę i śrubę, by zabezpieczyć
urządzenie przed upadkiem.
Wewnątrz
Ściana
Zewnątrz
27
