ACHTUNG
!
Bereiten Sie die Verkabelung nach Bestätigung
der oben genannten Bedingungen wie folgt
vor.
1
Für das Klimagerät muss immer ein eigener
Stromkreis verwendet werden. Richten Sie
sich bei der Verkabelung nach dem
Schaltplan, der an der Innenseite der
Reglerabdeckung angebracht ist.
2
Die Schrauben, mit denen die Verkabelung
im Gehäuse der Elektrik befestigt ist,
können sich auf Grund von Erschütterungen
lockern, die beim Transport des Gerätes
auftreten. Überprüfen Sie die Schrauben
und stellen Sie sicher, dass sie fest
angezogen sind. (Nicht fest angezogene
Schrauben könnten einen Kabelbrand
verursachen.)
3
Angaben der Stromquelle.
4
Überprüfen Sie, ob eine ausreichende
elektrische Kapazität vorhanden ist.
5
Stellen Sie sicher, dass die
Anfangsspannung höher als 90 Prozent der
auf dem Hinweisschild angegebenen
Nenn-Spannung ist.
6
Stellen Sie sicher, dass die Kabeldicke den
Angaben der Stromquelle entspricht.
(Zu beachten ist das Verhältnis zwischen
Kabellänge und -dicke.)
7
In einer feuchten oder nassen Umgebung
muss immer ein geerdeter
Leck-Überlastungsschalter verwendet
werden.
8
Ein Abfall der Spannung könnte Folgendes
verursachen.
- Erschütterung des Magnetschalters und
somit Beschädigung des Kontaktes,
Durchbrennen der Sicherung, Störungen
des normalen Betriebs durch Überlastung.
9
Die Trennung von der Stromversorgung
sollte in der Verkabelung enthalten sein und
sollte ein Luftspalt zur Kontakttrennung von
mindestens 3 mm bei jedem aktiven
(Phasen-) Leiter aufweisen.
10
Öffnen Sie vor dem Anschluss der
Innengerätekabel die Abdeckung des
Anschlussleiste.
INNENGERÄTEMONTAGE
Elektrische Anschlüsse
1
Sämtliche Kabelanschlüsse müssen nach
den ÖRTLICHEN RICHTLINIEN
vorgenommen werden.
2
Wählen Sie eine Stromquelle, die die
erforderliche Stromstärke für das
Klimagerät besitzt.
3
Schließen Sie das Gerät über eine
geeignete Verteilerplatine an die
Stromquelle an.
4
Die Anschlussschrauben im Reglerkasten
können sich auf Grund von Vibrationen
während des Transports lockern.
Überprüfen Sie die Schrauben auf festen
Sitz. (Der Betrieb des Klimagerätes mit
lockeren Anschlüssen kann zu
Überlastungen und Schäden an
elektrischen Bauteilen führen.)
5
Das Klimagerät muss stets über eine
Erdungsleitung geerdet werden und der
Anschlussstecker muss den ÖRTLICHEN
RICHTLINIEN entsprechen.

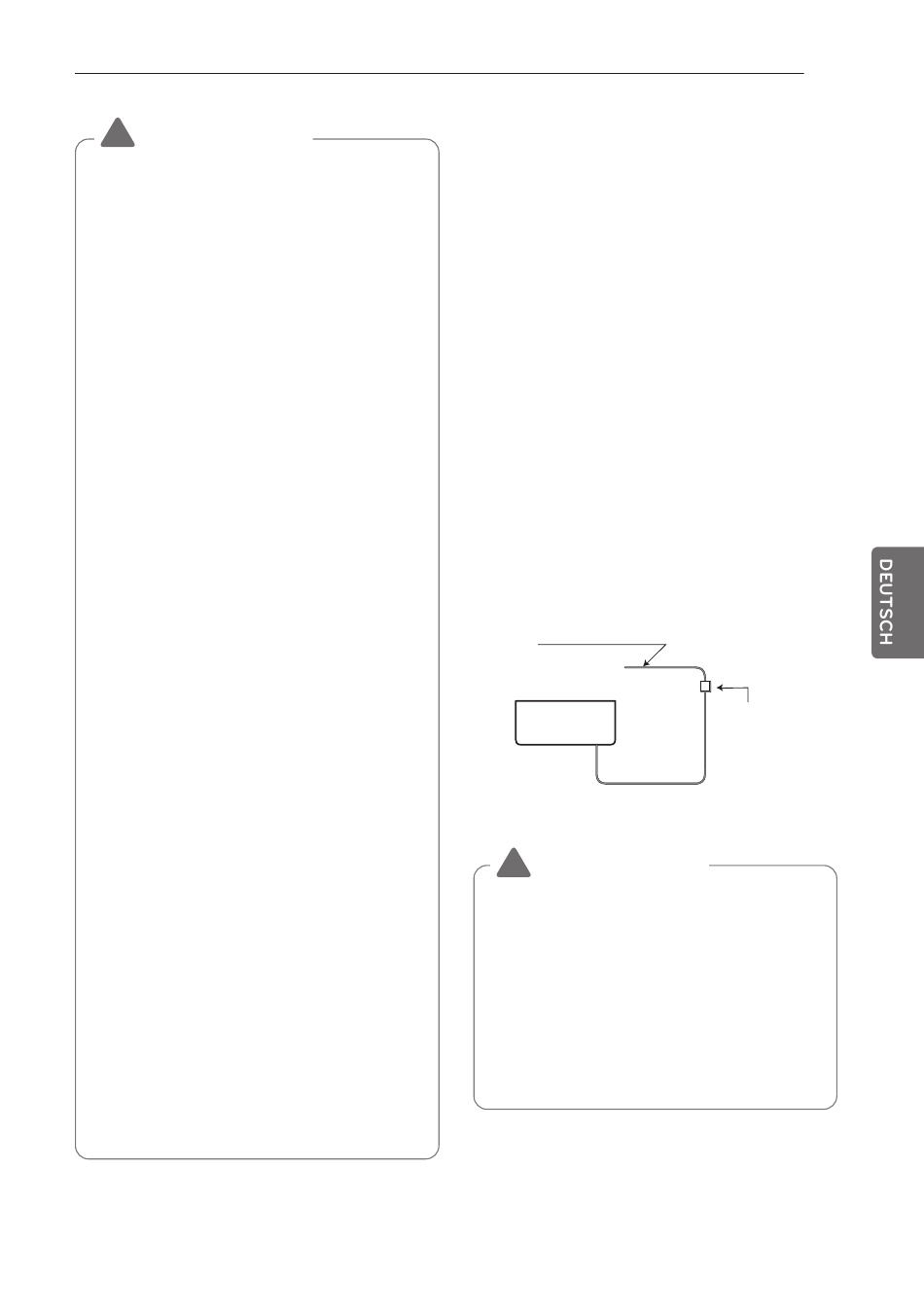

Haupt-Stromquelle
Klimagerät
ACHTUNG
!
• Änderungen am Schaltplan ohne
Ankündigung vorbehalten.
• Die Kabelanschlüsse müssen gemäß
Anschlussschaltplan erfolgen.
• Die Kabel müssen fest angeschlossen
werden, so dass sie sich nicht lösen.
• Die Kabel müssen gemäß den
Farbkodierungen im Anschlussschaltplan
angeschlossen werden.
49
Trennschalter
