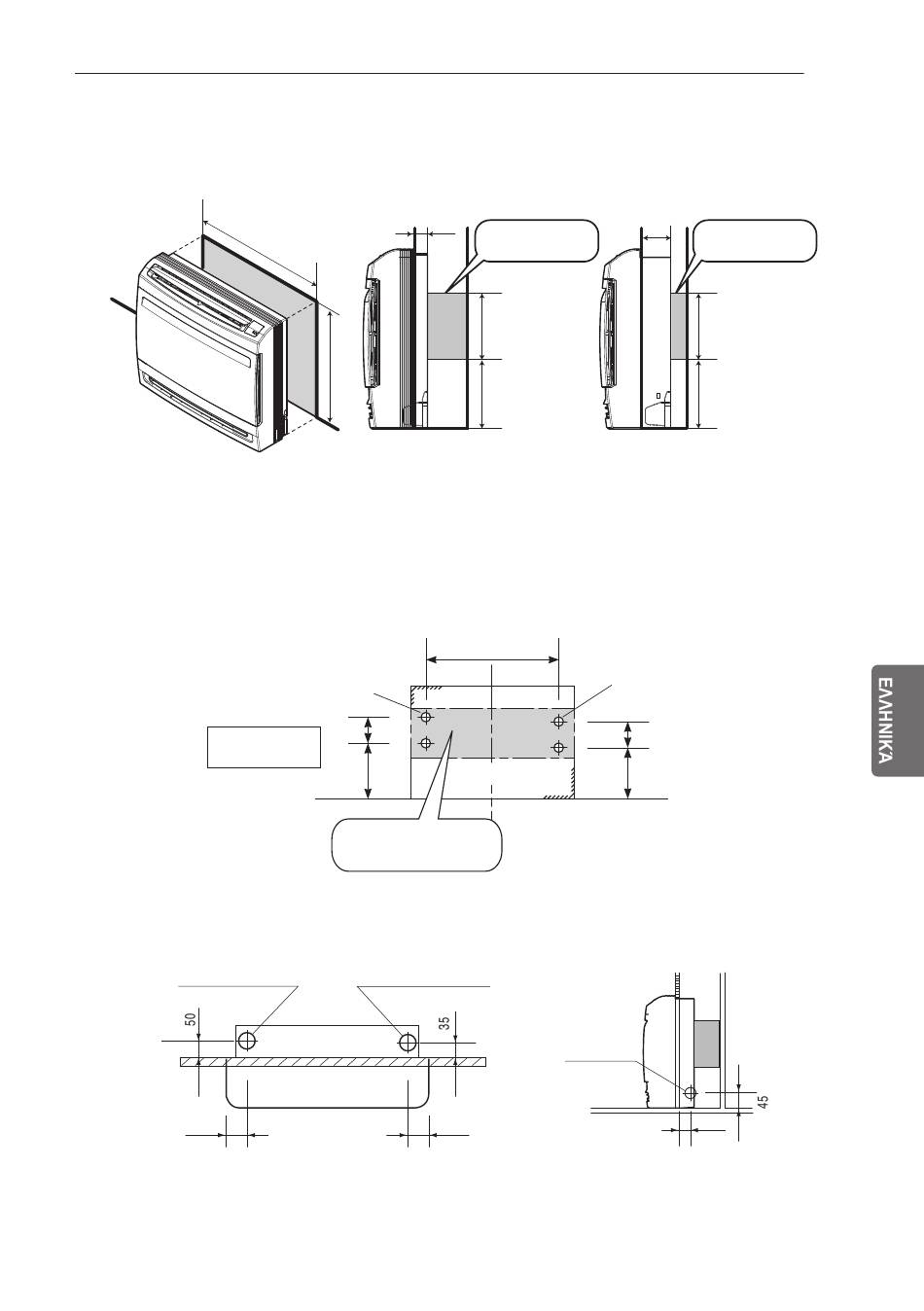

Εγκατάσταση μερικής απόκρυψης.
1
Δημιουργείστε ένα άνοιγμα στον τοίχο με τις διαστάσεις που φαίνονται στο Σχ-1.
Τοίχος
Άνοιγµα
<Σχ - 1>
2 Εγκατάσταση συμπληρωματικής πλάκας για την προσάρτηση της κύριας μονάδας.
• Η πίσω πλευρά της μονάδας μπορεί να στηριχθεί με βίδες στα σημεία που φαίνονται στο
Σχ-2. Βεβαιωθείτε ότι εγκαθιστάτε την συμπληρωματική πλάκα σύμφωνα με το βάθος
του εσωτερικού τοίχου.
Σημείο στήριξης
στο πίσω μέρος
3 Οπή σωλήνωσης
Κάτω αριστερή σωλήνωση
75
ΕΓΚΑΤΑΣΤΑΣΗ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
670
585
1) Κανονική απόκρυψη
Οπή βίδας
140
170
Συμπληρωματική πλάκα
(Προμήθεια επιτόπου)
Κάτω δεξιά σωλήνωση
75
45
Συμπληρωματική πλάκα
(Τοπική Προμήθεια)
200
150
647
140
Άνοιγμα 170
(Μονάδα: mm)
Αριστερή
Τοίχος
σωλήνωση
(Μονάδα: mm)
95
Συμπληρωματική πλάκα
(Τοπική Προμήθεια)
200
150
2) Βαθιά απόκρυψη
Οπή βίδας
Τοίχος
50
(Μονάδα: mm)
35
