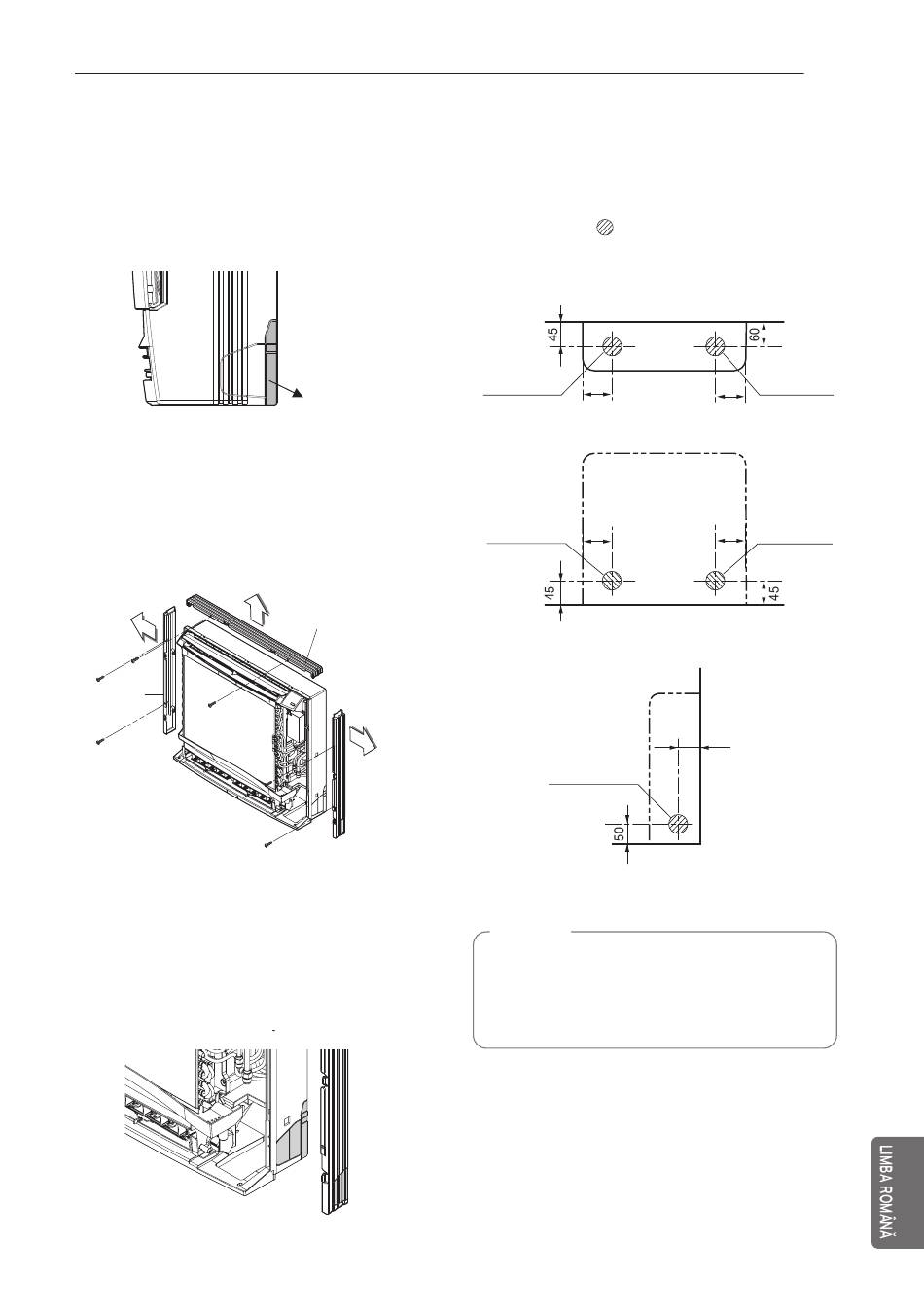

Pregătirea / pentru forme, ţevărie
laterală şi montare escamotabilă
Pentru forme
1
Scoateţi secţiunile de caneluri de pe
panoul anterior.
Pentru montare escamotată
1
Scoateţi cele 6 şuruburi.
2
Scoateţi capacul superior Deco.
3
Scoateţi capacele laterale Deco.
Capac lateral
Deco
Pentru ţevăria laterală
1
Scoateţi capacele Deco.
2
Scoateţi secţiunile de caneluri.
3
Asamblaţi capacele Deco.
Scoatere
Capac superior Deco
INSTALAREA UNITÃŢII INTERIOARE
Ţevărie agent de răcire
1
Locaţia orificiului diferă în funcţie de ce
parte a ţevii este scoasă.
2
Daţi o gaură (Ø 70 mm) în punctul indicat
de simbolul din ilustraţia de mai jos
Ţevărie
inferioară stânga
90
Ţevărie
anterioară stânga
90
Ţevărie
anterioară dreapta
Ţevărie stânga / dreapta
NOTĂ
Lungimea cea mai mică de ţeavă
sugerată este de 5 m, pentru a evita
zgomotul generat de unitatea exterioară
şi de vibraţii.
33
(Unitate: mm)
Perete
Ţevărie
inferioară dreapta
75
Ţevărie
anterioară dreapta
75
40
