UWAGA
!
• Przewód zasilający podłączony do
jednostki wewnętrznej i zewnętrznej
powinien być zgodny z następującymi
specyfikacjami (izolacja gumowa, typ H0
5RN-F z atestem HAR lub SAA).
Prąd znamionowy
urządzenia A.
≤
0.2
≤
> 0.2 i 3
≤
> 3 i 6
≤
> 6 i 10
≤ 1
> 10 i 6
≤
> 16 i 25
≤
> 25 i 32
≤
> 32 i 40
≤
> 40 i 63
UWAGA W przypadku przewodów
zasilających dostarczanych z urządzeniami
zasilanymi wielofazowo przekrój nominalny
przewodników opiera się na maksymalnym
przekroju przewodników na fazę w miejscu
podłączenia przewodu zasilającego do złącza
urządzenia.
• Jeżeli kabel zasilający jest uszkodzony,
musi zostać wymieniony na kabel
odpowiedniego typu pochodzący od
producenta lub serwisu.
NORMALNA
POWIERZCHNIA
PRZEKROJU
POPRZECZNEGO
Przekrój nominalny
mm 2
Przewód typu Tinsel
0.5
0.75
1.0 (0.75)
1.5 (1.0)
2.5
4
6
10

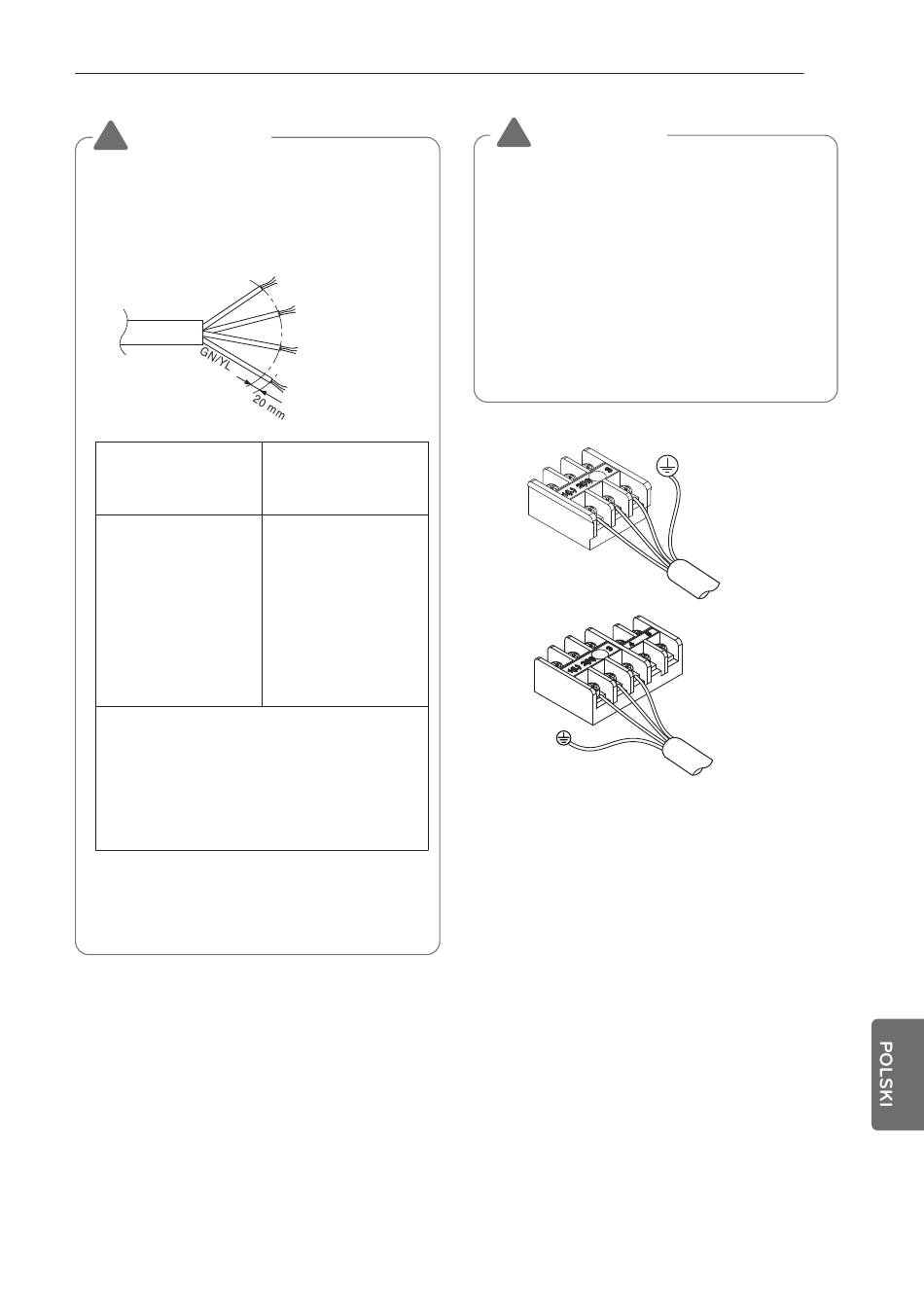

INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
UWAGA
!
- Schemat połączeń może ulec zmianie bez
wcześniejszego powiadomienia.
- Przewód uziemiający powinien być dłuższy
od przewodów standardowych.
- Przeprowadzić montaż zgodnie ze
schematem połączeń zamieszczonym na
pokrywie obudowy.
- Przewody podłączać starannie, by nie można
ich było łatwo wyciągnąć.
- Podłączać przewody zgodnie z kodem
kolorów na schemacie.
