LOCURI DE INSTALARE
Selectarea celei mai bune locatii
[Conductă mascată pentru plafon]
- Locul va suporta greutăţi de patru ori mai mari decât masa unităţii interioare.
- Se va asigura un spaţiu suficient pentru verificarea unităţii, după cum este indicat în figură.
- Locul în care se instalează unitatea va fi nivelat.
- Locul va permite scurgerea cu uşurinţă a apei. (dimensiunea potrivită "H" este necesară pentru
a obţine o pantă de scurgere ca în figură.)
- Locul va asigura conectarea cu uşurinţă a unităţii interioare cu Unitatea exterioară.
- Locul în care va fi instalată unitatea nu este afectat de zgomote electrice.
- Locul va fi situat într-o cameră cu o circulaţie bună a aerului.
- Unitatea nu va fi amplasată lângă surse de căldură sau aburi

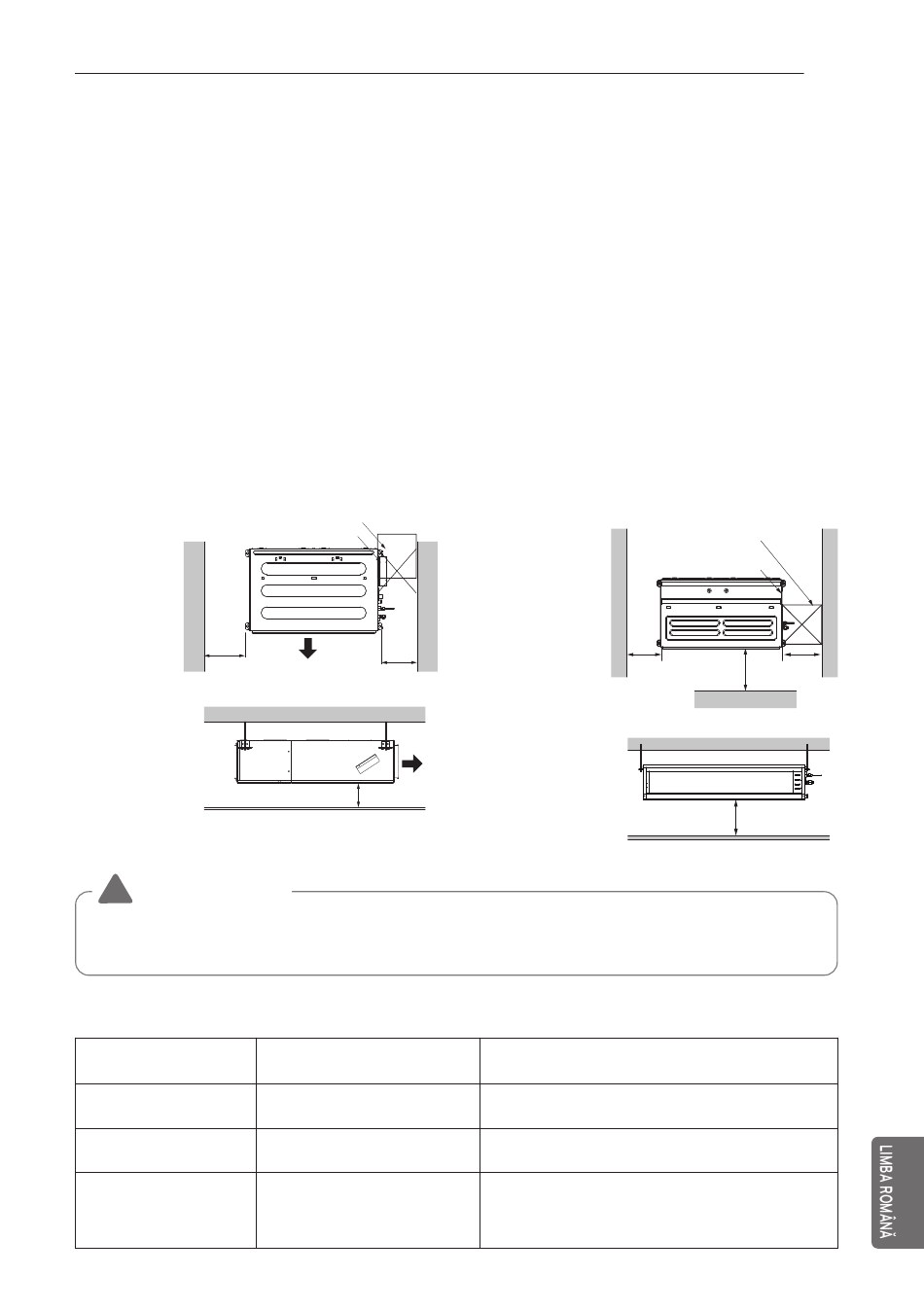

Conductă mascată în tavan - static scăzut
Orificiu de inspecție (600 x 600)
Vedere de sus
(Unitate: mm)
600
sau mai
mult
Vedere laterală
(Unitate: mm)
• Dimensiunea potrivită "H" este necesară pentru a obţine
o pantă de scurgere după cum este indicat în figură
! ATENŢIE
• În cazul în care unitatea este instalată lângă mare, piesele de instalare pot fi corodate de
sare, La piesele de instalare (și la unitate) trebuie luate măsuri adecvate anti-coroziune.
orificiu de inspecţie Standard
Număr orificiu de
inspecţie
1
2
Dimensiunea orificiului
trebuie să fie mai mare
decât dimensiunea IDU.
Cutie de comandă
Ieşire aer
600
sau mai
mult
Ieşire aer
H = 20 sau mai mult
Distanţa între tavanul fals şi
tavanul real
Mai mult de 100 cm
20 cm până la 100 cm
Mai puţin de 20 cm
LOCURI DE INSTALARE
Conductă mascată în tavan - static mediu
Vedere de sus
(Unitate: mm)
600
sau mai
mult
Vedere din faţă
Observaţii
Suficient spaţiu în tava pentru activităţile de
întreţinere.
Spaţiu insuficient. Activităţile de întreţinere sunt
dificile.
Înălţimea minimă pentru înlocuirea motorului.
17
Orificiu de inspecție
(600 x 600)
Cutie de comandă
1 000
600
sau mai
sau mai
mult
mult
Parte frontală
H = 20 sau mai mult
