INNENGERÄTEMONTAGE
28

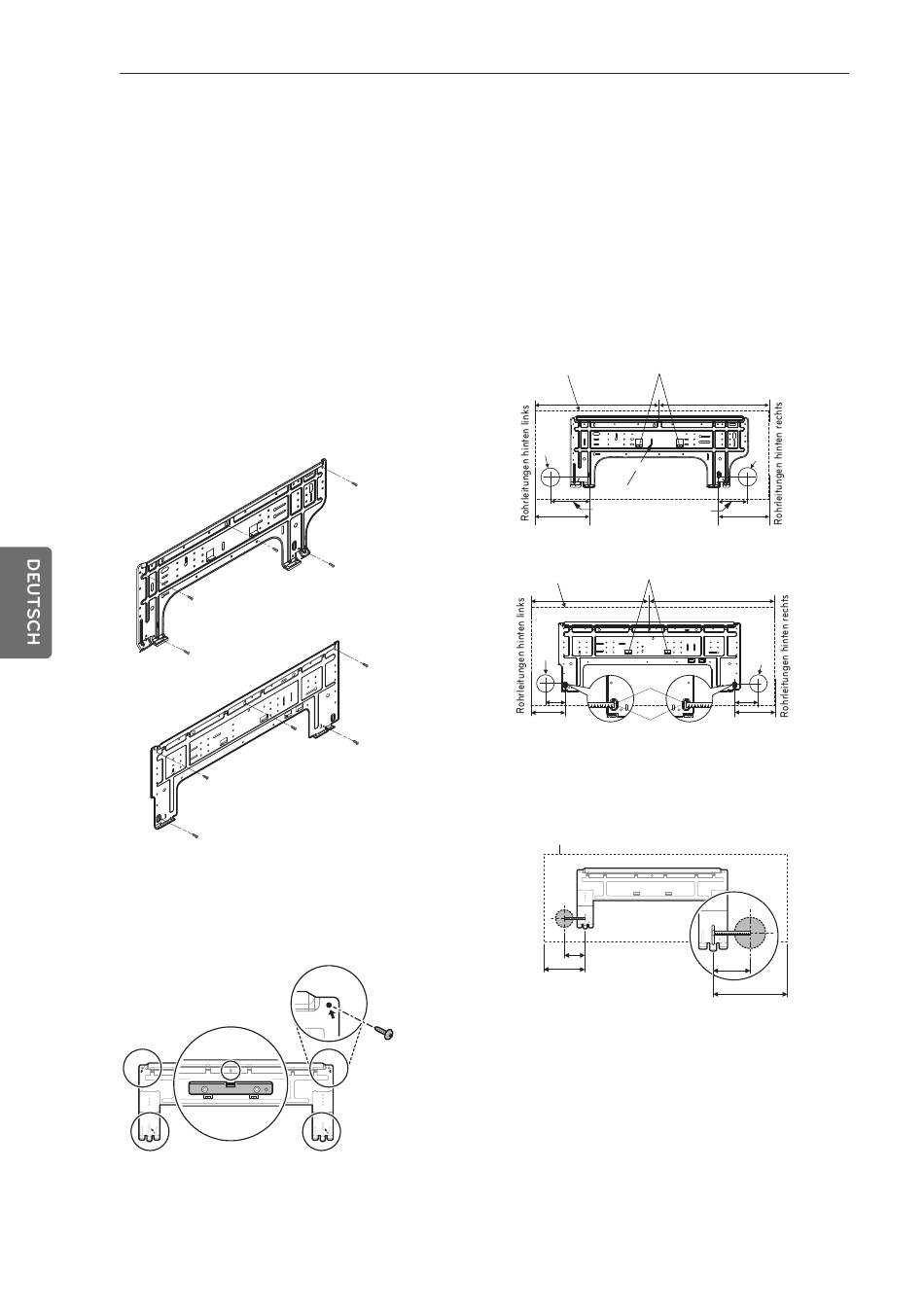

Befestigung der Montageplatte
[Wandmontage]
Die ausgewählte Wand sollte hart und stabil genug
sein, um Vibrationen zu vermeiden
1
Befestigen Sie die Montageplatte mit den
Schrauben Typ "A". Verwenden Sie bei der
Montage des Gerätes an einer Betonwand
Dübelschrauben.
- Befestigen Sie die Montageplatte waagerecht
und richten Sie die Mittellinie mit einer
Wasserwaage aus.
SK/SJ-Chassis
SR-Chassis
2
Vermessen Sie die Wand und markieren Sie die
Mitte. Es ist ebenfalls wichtig, die Lage des
Montageplatte genau zu wählen. Beachten Sie,
dass die elektrische Verkabelung für die
Montageplatte normalerweise durch die Wand
hindurch erfolgt. Bohrarbeiten in der Wand zum
Verlegen der Rohrleitungen sollten vorsichtig
erfolgen.
SK/SJ-Chassis
Wasserwaage auf Halterung legen
Geräteform
C Typ : 418
Ø 65
Montageplatte
C Typ
C Typ : 98 C Typ : 134
152
Wasserwaage auf Halterung legen
Geräteform
C Typ: 494
Ø 65
Maßband
83
C Typ: 134
Haken für
Maßband
SR-Chassis
Rahmen der Inneneinheit
86
131
(Gerät: mm)
C Typ : 418
Ø 65
194
(Gerät: mm)
C Typ: 504
Ø 65
83
C Typ: 150
(Gerät: mm)
c
d
160
213
