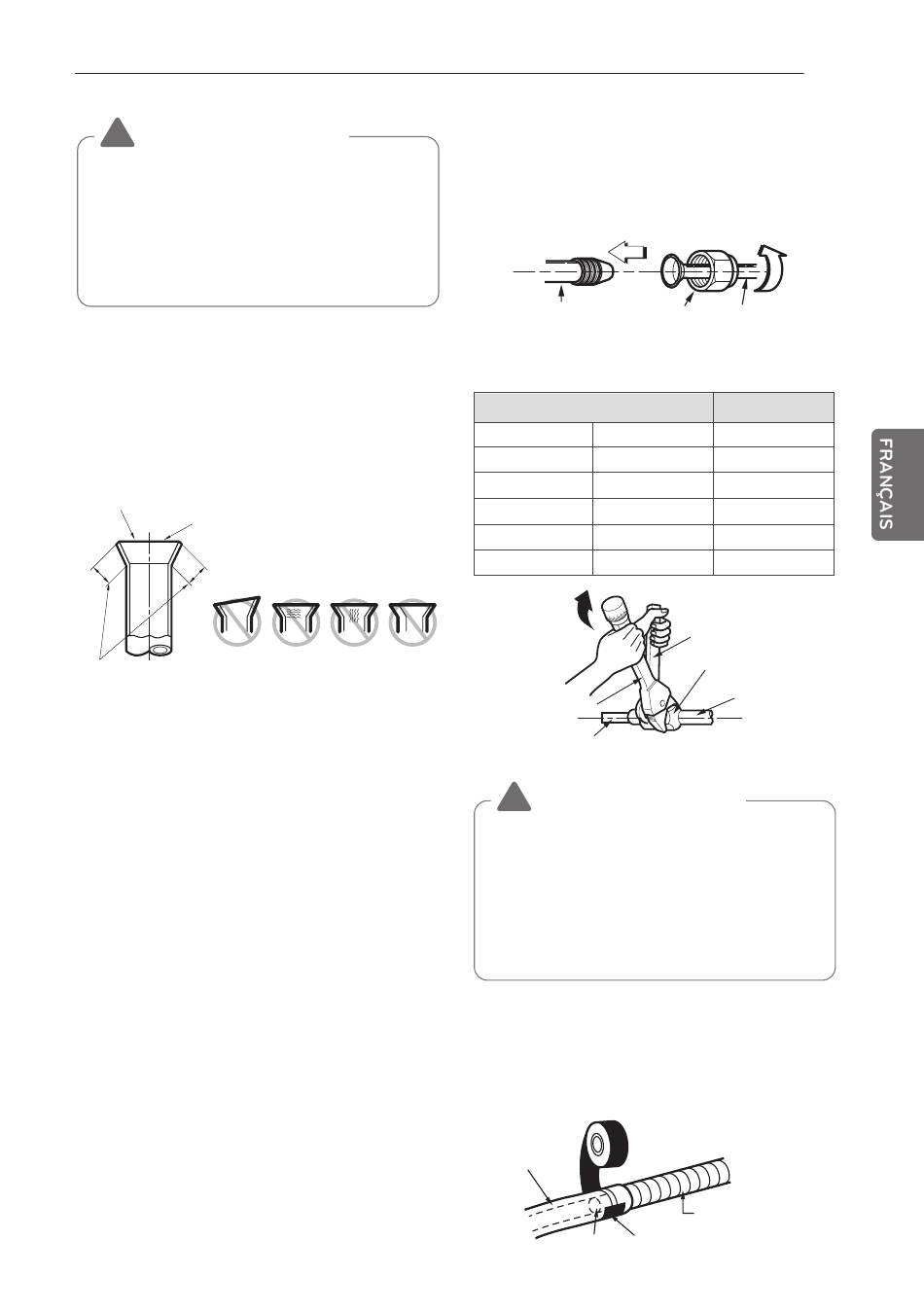

ATTENTION
!
• L'installation des tuyauteries doit être
réduite au minimum.
• Le joint évasé ne peut être utilisé
qu'avec avec le tube recuit, et avec des
dimensions de tuyaux ne dépassant pas
un diamètre extérieur de 20 mm.
Contrôle
1
Comparez le résultat de l'évasement avec
le schéma ci-contre.
2
Si une section d'évasement est incorrecte,
coupez-la et recommencez l'opération.
Tous les bords sont lisses
Intérieur lisse sans éraflures
Incliné
Longueur égale sur tout le pourtour
= Évasement incorrect =
Surface Fissures Épaisseur
abîmée irrégulière
INSTALLATION DE L'UNITÉ INTÉRIEURE
Raccordement de la tuyauterie et du
flexible d'évacuation à l'unité intérieure
1
Alignez le centre des tuyauteries et
resserrez manuellement l'écrou évasé.
Tuyauterie de
l'unité intérieure
2
Serrez l'écrou évasé à l'aide d'une clé.
Diamètre extérieur
mm Couple
Ø 6.35 1/4
Ø 9.52 3/8
Ø 12.7 1/2
Ø 15.88 5/8
Ø 19.05 3/4
Clé
Tuyauterie de l'unité intérieure
ATTENTION
!
• Lorsque des connecteurs mécaniques
sont réutilisés à l'intérieur, les pièces
d'étanchéité doivent être renouvelées.
• Lorsque les joints évasés sont réutilisés
à l'intérieur, la partie évasée doit être
refaite.
3
S'il est nécessaire d'étendre le flexible de
l'unité intérieure, installez la tuyauterie
d'évacuation comme indiqué sur le
schéma.
Tuyauterie
d'évacuation
Ruban vinyle (étroit)
Adhésif
51
Écrou évasé Tuyauteries
pouce
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
9.9~12.1
Clé plate
Écrou évasé
Tuyauterie de
raccordement
Flexible d'évacuation
de l'unité intérieure
