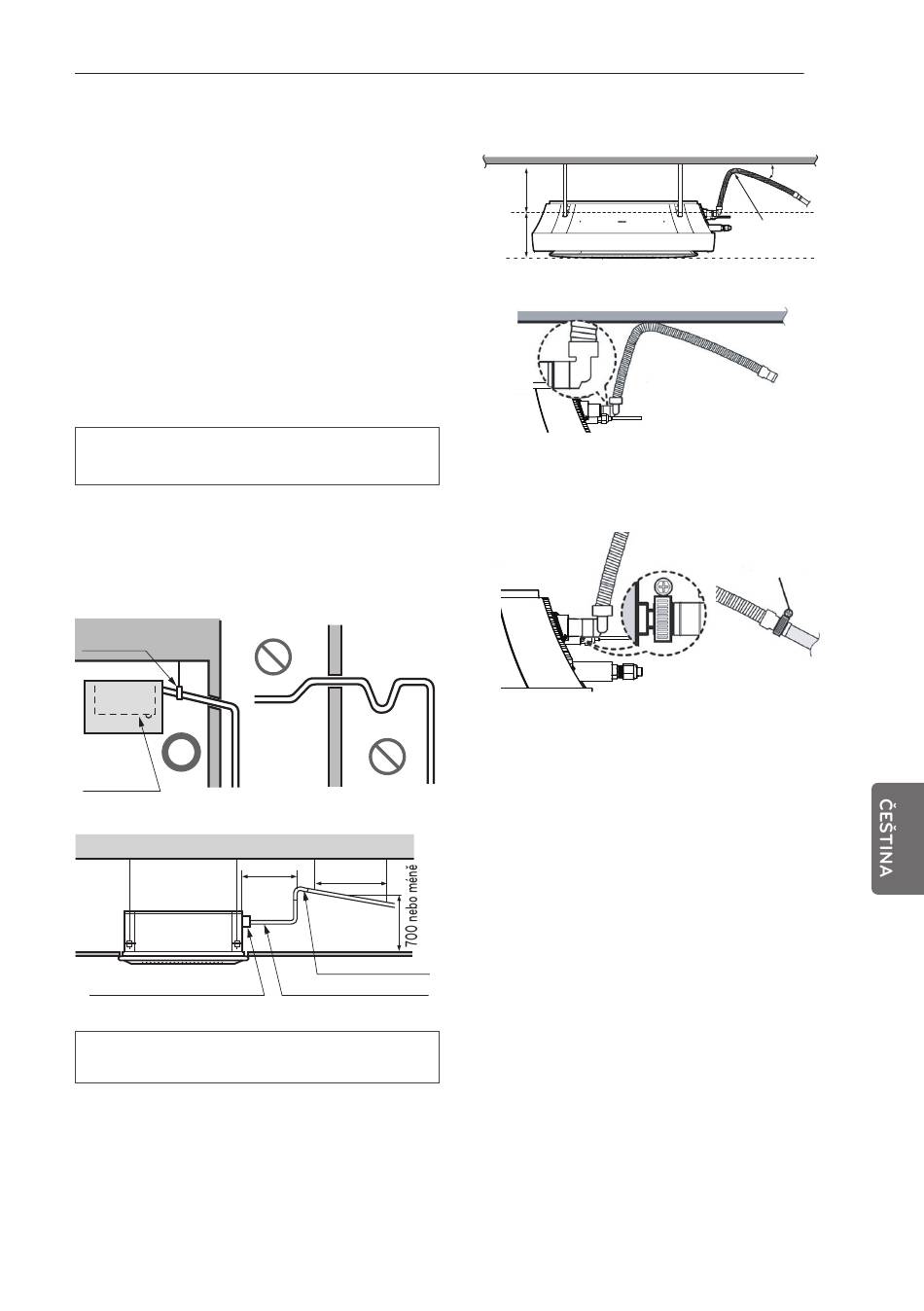

Odtokové potrubí vnitřní
jednotky
[Skrytý stropní kanál / Kazeta]
- Odtokové potrubí musí vést směrem dolů (1/50
až 1/100): ujistěte se, že nevede směrem
nahoru nebo dolů a nedošlo tak ke zpětnému
toku.
- Při připojování odtokového potrubí
nepoužívejte nadměrnou sílu na odtokový
otvor na vnitřní jednotce.
- Vnější průměr odvodního připojení na vnitřní
jednotce je 32 mm.
Materiál potrubí: Potrubí z polyvinylchloridu
VP-25 a spojovací díly potrubí.
- Ujistěte se, že je odtokové potrubí opatřeno
tepelnou izolací.
- Stoupavé odtokové trubky namontujte ve
svislé poloze, kolmo na vnitřní jednotku ve
vzdálenosti max. 300 mm od jednotky.
Spona potrubí
Vnitřní
jednotka
Odtokový
otvor pro
údržbu
300 mm nebo méně
300 mm nebo méně 300 mm nebo méně 300 mm nebo méně
Kovová spona (součástí dodávky)
Tepelně izolační materiál: Polyethylenová
pěna s tloušťkou větší než 8 mm.
Nesmí vést
směrem
nahoru
1 – 1,5 m
Stoupavá odtoková trubka
Odtoková hadice (součástí dodávky)
MONTÁŽ VNITŘNÍ JEDNOTKY
[Type: zaoblený]
Max
450
250
1
. Připojte kolenový konektor k výrobku
směrem nahoru.
2
. Umístěte šroub upínacího kloubu nahoru
a zajistěte konektor.
41
1/50~1/100
Flexibilní hadice,
nezapomeňte ji smotat
Jednotka: mm
