MONTÁŽ VNITŘNÍ JEDNOTKY
28

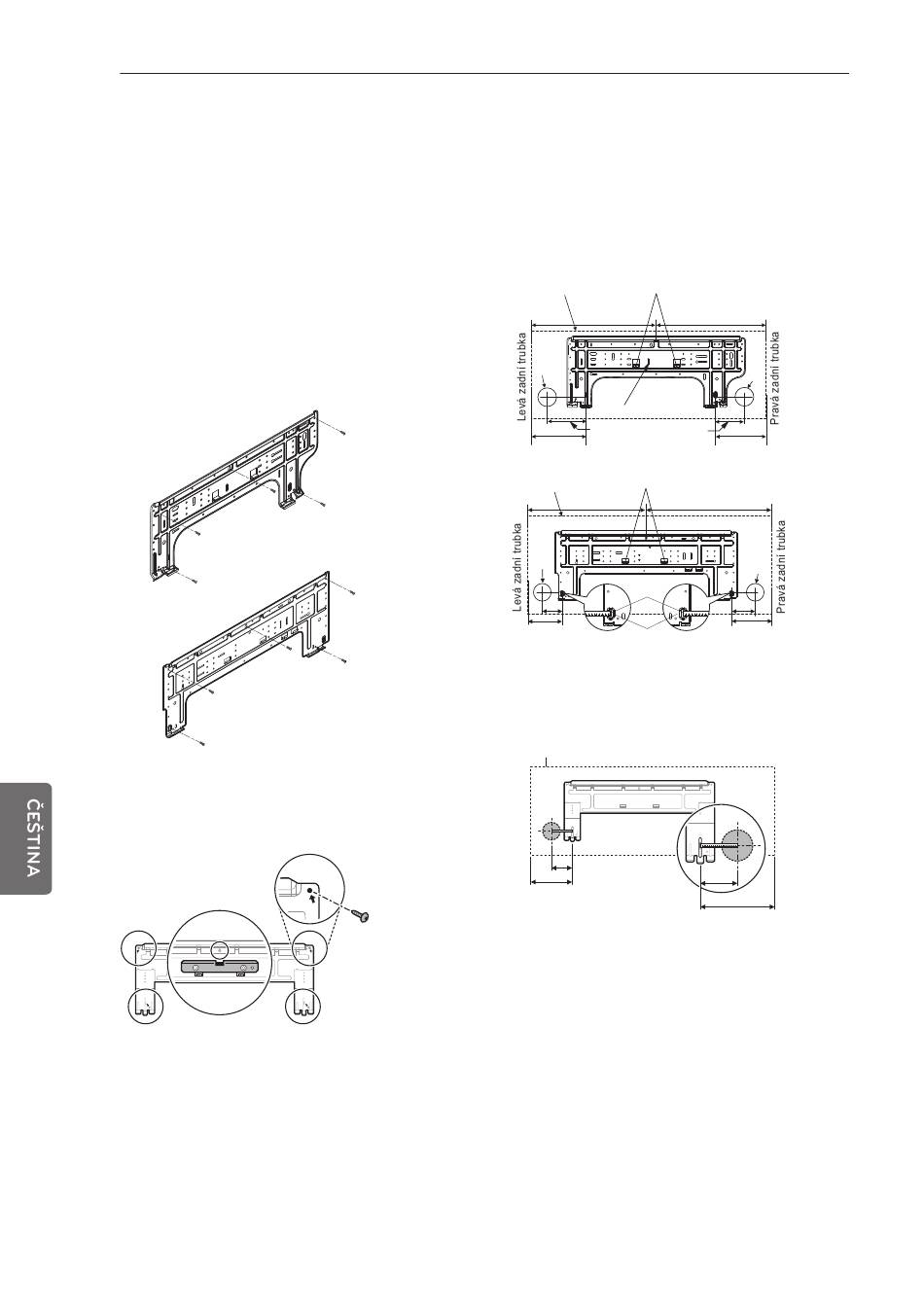

Upevnění montážní desky
[Nástěnný]
Vybraná zeď by měla být dostatečně silná a pevná,
aby zabránila vibracím
1
Upevněte montážní desku na zeď šrouby typu
„A". Pokud jednotku upevňujete na betonovou
zeď, použijte kotevní šrouby.
- Montážní desku namontujte horizontálně
zarovnáním osy pomocí vodováhy.
SK/SJ Podvozek
SR Podvozek
2
Přeměřte zeď a vyznačte čáru. Je také důležité
dávat pozor na umístění montážní desky. Vodiče
se vedou do zásuvek obvykle přes stěnu.
Vyvrtání otvoru skrz stěnu pro připojení potrubí
musíte provést opatrně.
SK/SJ Podvozek
Položte vodováhu na výstupky
Obrys jednotky
C Typ : 418
Ø 65
Montážní deska Montážní deska Montážní deska
C Typ
C Typ : 98
C Typ : 134
Montážní deska
152
Položte vodováhu na výstupky
Obrys jednotky
C Typ: 494
Ø 65
Svinovací
metr
83
C Typ: 134
Závěs svinovacího
metru
SR Podvozek
Rámec vnitřní jednotky
86
131
(Jednotka: mm)
C Typ : 418
Ø 65
194
(Jednotka: mm)
C Typ: 504
Ø 65
83
C Typ: 150
(Jednotka: mm)
c
d
160
213
