2

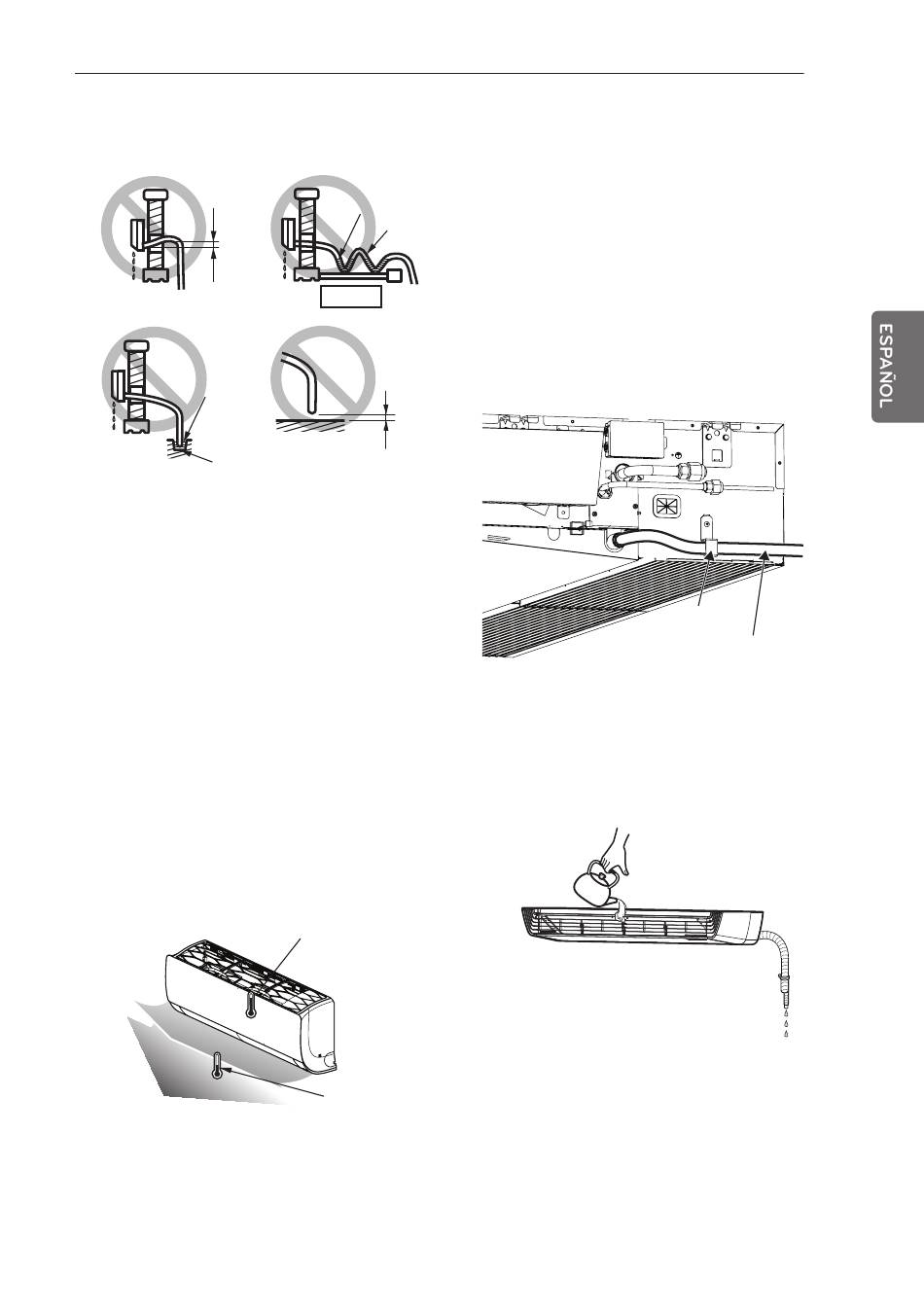

No coloque el conducto de drenaje de la
forma siguiente.
No elevar
Fuga de agua
La punta de la
manguera de
drenaje entra
en el agua
Fuga de
agua
Canal
* La placa puede cambiar dependiendo del
tipo de modelo.
Evaluación del rendimiento
Haga funcionar la unidad durante 15-20
minutos y, a continuación, compruebe la carga
de refrigerante del sistema:
1
Mida la presión de la válvula de servicio de
la zona de gas.
2
Mida la temperatura del aire en la entrada y
la salida del equipo de aire acondicionado.
3
Asegúrese de que la diferencia entre
ambas temperaturas sea superior a 8 °C.
4
Como referencia, en la tabla se muestra la
presión de la zona de gas en condiciones
óptimas (refrigeración).
El equipo de aire acondicionado ya está listo
para su uso.
Temperatura de entrada
Aire de
descarga
* La placa puede cambiar dependiendo del
tipo de modelo.
Agua de drenaje
acumulada
Aire
Fuga de
Arrugas
agua
Separación de
menos de 50 mm
Temperatura
de descarga
INSTALACIÓN DE LA UNIDAD INTERIOR
[Tipo suspendido del techo]
- El tubo de desagü e debe tener una inclinación
descendente (1/50 a 1/100):
asegúrese de no disponer la inclinación arriba y
abajo para evitar un flujo inverso.
- Durante la conexión del tubo de desagü e ,
tenga cuidado de no aplicar una fuerza excesiva
sobre el orificio de desagü e de la unidad
interior.
- Retire el tope de goma antes de conectar la
manguera de desagü e .
- Enganche el soporte tras conectar la manguera
de desagü e como se muestra más abajo.
Prueba de desagüe
Utilice el procedimiento siguiente para
comprobar el funcionamiento de la bomba de
drenaje:
- Ajuste las difusor de dirección de aire arriba
y abajo manualmente a la posición
(horizontal).
- Vierta un vaso de agua en evaporador
utilizando una tetera.
- Asegúrese de que el agua fluye por el
conducto de drenaje de la unidad de interior
sin que haya fugas y que sale por el drenaje.
43
Soporte
Manguera
de desagüe
