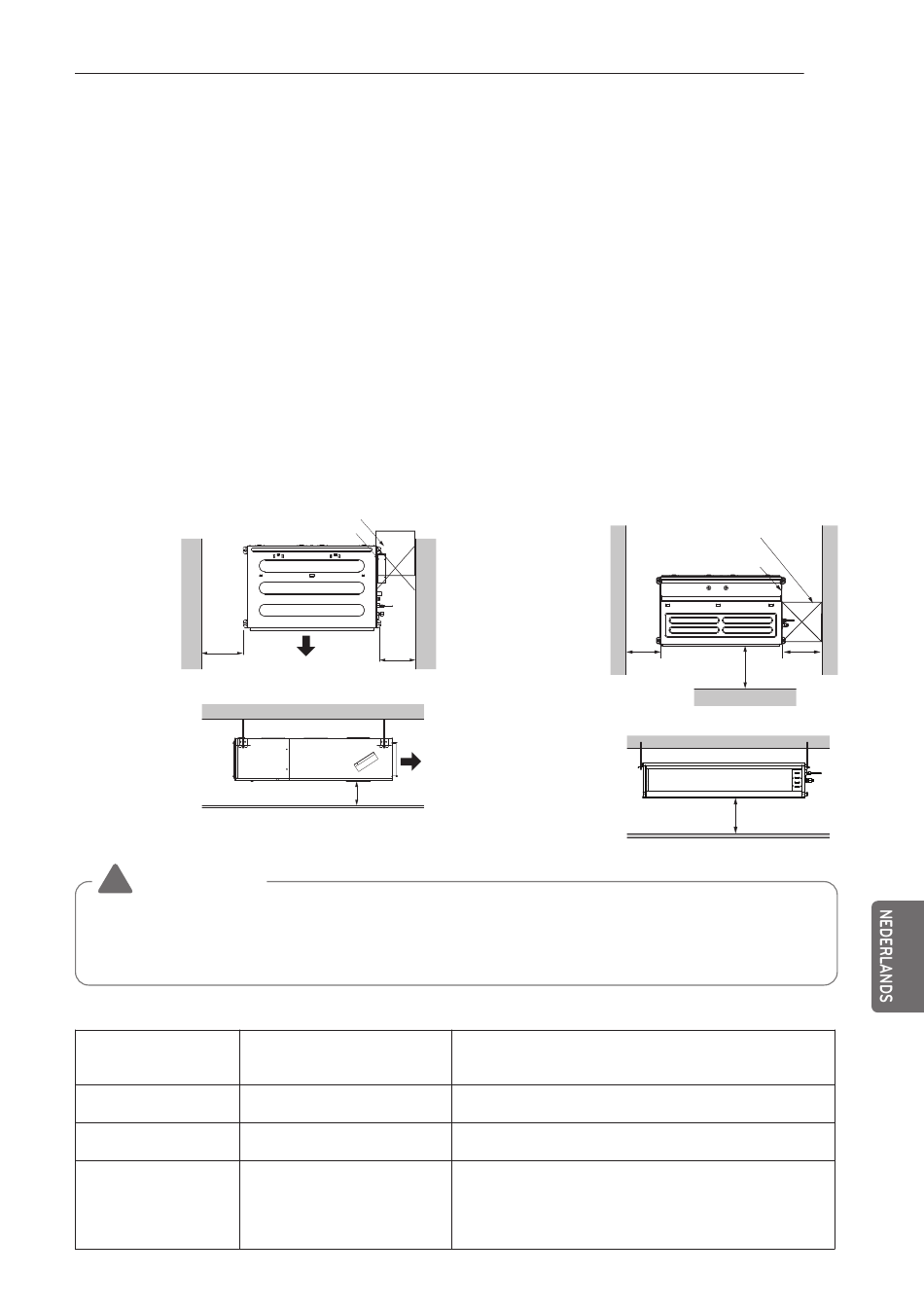

INSTALLATIELOCATIES

Kies de beste locatie

[Verborgen kanaal in plafond]
- De gekozen plaats moet een gewicht kunnen dragen van ruim vier keer het gewicht van de
binnenunit.
- Deze plaats moet geschikt zijn voor volledige inspectie zoals de afbeelding aangeeft.
- De gekozen plaats moet geschikt zijn om de unit waterpas te plaatsen.
- De gekozen plaats moet een gemakkelijke waterafvoer mogelijk maken.
(De afmeting "H" moet een hellinghoek voor afvoer toestaan zoals de afbeelding aangeeft.)
- De gekozen plaats moet een gemakkelijke aansluiting op buitenunits toestaan.
- De gekozen plaats moet elektrische storingen van de unit voorkomen.
- Deze plaats moet ook een goede luchtcirculatie in de ruimte toestaan.
- In de buurt van de unit mogen zich geen verwarmings- of stoombronnen bevinden.
In plafond weggewerkte buis - Laag statisch
Inspectiegat (600 x 600)
Bovenaanzicht
(Eenheid: mm)
600
of meer
Zijaanzicht
(Eenheid: mm)
• Geschikte afmeting "H" is noodzakelijk om een helling
als afvoer weergegeven in de afbeelding te krijgen
LET OP
!
• Als de unit dicht bij de zee wordt geïnstalleerd, kunnen de installatieonderdelen door zout
worden aangetast. Om corrosie van de installatieonderdelen (en de unit) te voorkomen,
moeten passende maatregelen worden getroffen.
Standaard inspectiegat
Afstand tussen vals plafond
Aantal inspectiegaten
1
2
Grootte van het gat
dient meer te zijn dan
de grootte van
binnenunit.
Schakelkast
600
Luchtuitvoer
of meer
Luchtuitvoer
H = 20 of meer
en werkelijk plafond
Meer dan 100 cm
20 cm tot 100 cm
Minder dan 20 cm
INSTALLATIELOCATIES
In plafond weggewerkte buis - Gemiddeld statisch
Bovenaanzicht
(Eenheid: mm)
of meer
Vooraanzicht
Opmerkingen
Voldoende ruimte bij het plafond voor onderhoud.
Onvoldoende ruimte. Moeilijk bij onderhoud
Minimum hoogte voor vervanging motor.
Inspectiegat
(600 x 600)
Schakelkast
1 000
600 600
of meer
of meer
Voor
H = 20 of meer
17
