4 VOIES
Conservez la longueur du boulon
depuis le support à 40 mm
1 VOIES
Conservez la longueur du boulon
depuis le support à 40 mm
Réglez à la même hauteur
boulon de fixation
(W3/8 ou M10)
Écrou
(W3/8 ou M10)
Rondelle
(M10)
Vous pouvez choisir les pièces suivantes.
① Boulon de fixation
W 3/8 ou M10
② Écrou - W 3/8 ou M10
③ Rondelle M10
④ Rondelle plate M10
<Type: Rond>
Serrez la vis comme indiqué sur l'image afin
que le panneau de déco ne bouge pas une
fois le produit installé. (1 Point)
Les vis pour serrer le panneau de déco sont
contenues dans le paquet d'accessoires de
l'unité intérieure.
panneau corps climatiseur
du plafond
Gardez la longueur de 15 ~ 18 mm
entre la surface inférieure du
climatiseur et la surface du plafond
modèle en papier
pour installation
Réglez
à la même hauteur
panneau
corps climatiseur
du plafond
Gardez la longueur de 20 ~ 22 mm
entre la surface inférieure du
climatiseur et la surface du plafond
modèle en papier
pour installation
Rondelle plate pour
M10 (accessoire)
Rondelle plate pour
M10 (accessoire)
Écrou
(W3/8 ou M10)

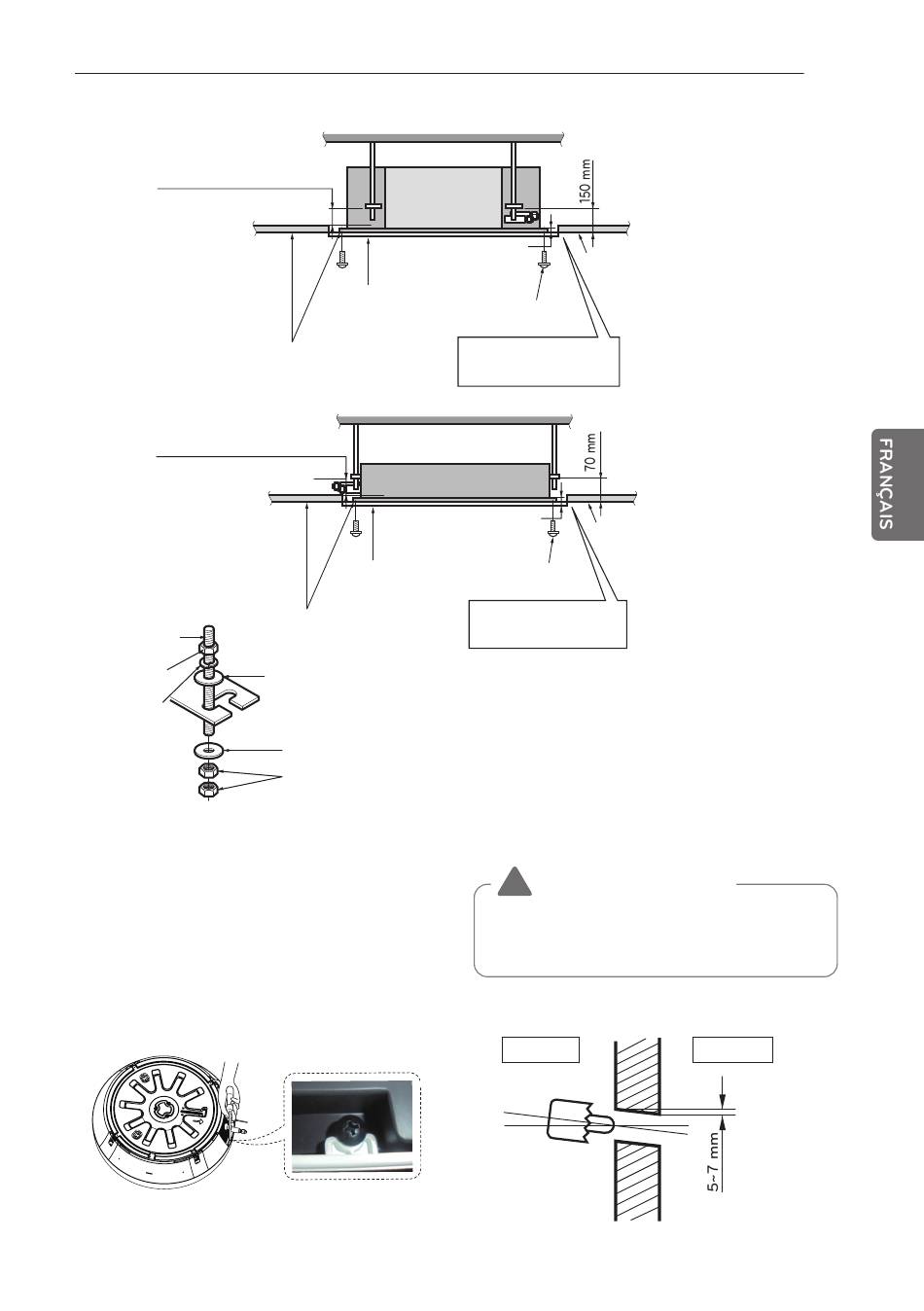

INSTALLATION DE L'UNITÉ INTÉRIEURE
Plafond
panneau
plafond
Réglez les vis sur le modèle
en papier (4 pièces)
Ouvrez le panneau du
plafond le long du bord
externe du modèle en papier
Plafond
panneau
plafond
Réglez les vis sur le modèle
en papier (4 pièces)
Ouvrez le panneau du
plafond le long du bord
externe du modèle en papier
Percez l'ouverture pour les conduits dans le
mur légèrement inclinée vers l'extérieur en
utilisant une mèche de perceuse de Ø 70.
ATTENTION
!
Serrez les écrous et les boulons pour
éviter que l'unité ne tombe.
Interne
Mur
Externe
