INSTALACIÓN DE LA UNIDAD INTERIOR
52

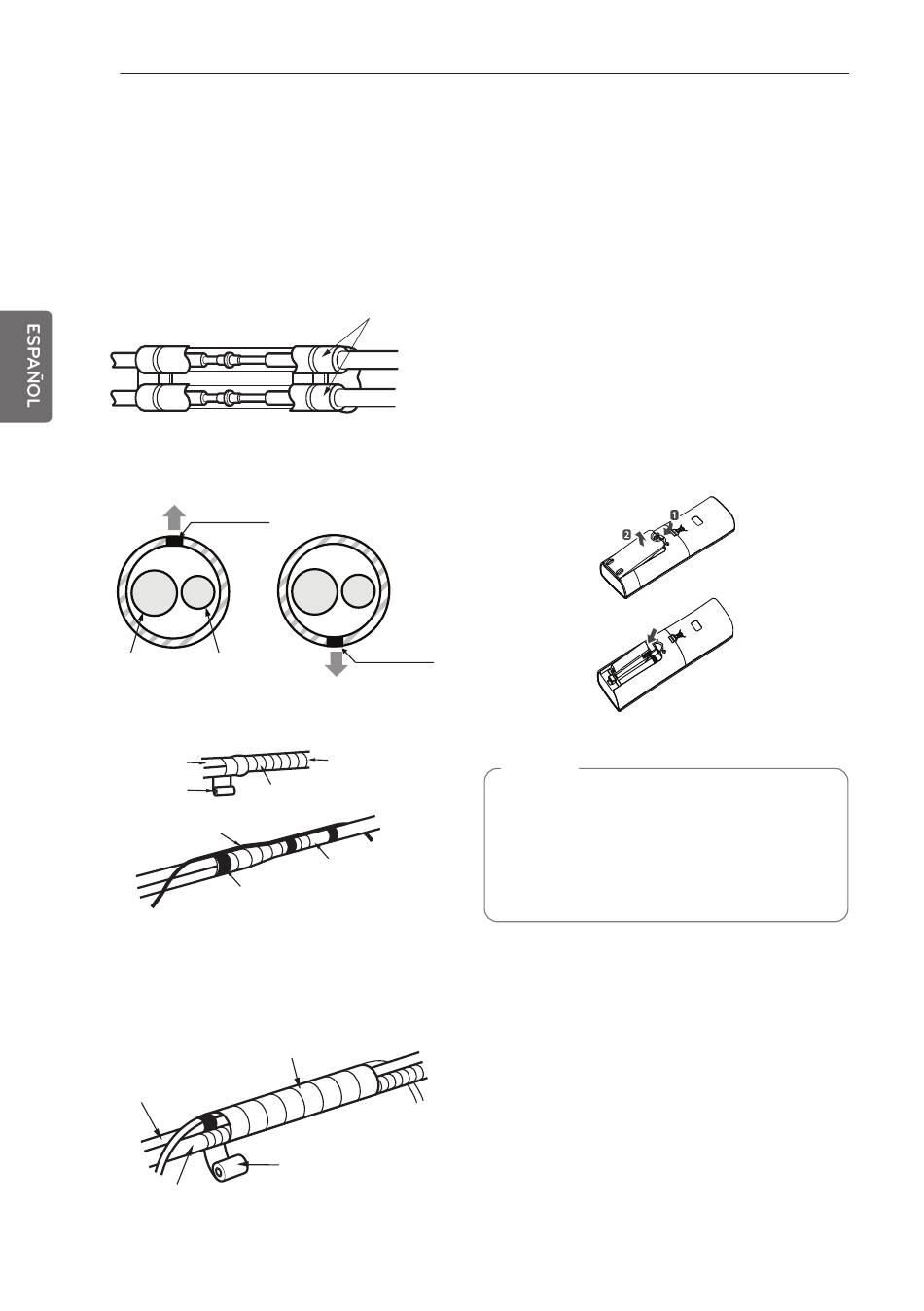

Envuelva el material aislante
alrededor de la parte de la conexión
1
Solape el material aislante del conducto de
conexión y el material aislante del
conducto de la unidad interior. Envuélvalos
juntos con cinta de vinilo para que no haya
huecos.
2
Coloque la línea de corte del tubo hacia arriba.
Envuelva el área que albergue la sección
de conducto trasera con cinta de vinilo.
Línea de corte
Tubo de gas
Tubo de líquido
Ejemplo correcto
* La línea de corte del tubo debe estar hacia arriba.
Conducto de
conexión
Cinta de vinilo
Envuélvalos con cinta de vinilo
(ancha)
Cable de conexión
Cinta de vinilo (estrecha)
3
Agrupe los conductos y la manguera de
drenaje envolviéndolos con cinta de vinilo
hasta un grosor suficiente para cubrir la
sección de la carcasa de conductos
posterior.
Envuélvalos con cinta de vinilo
Conducto
Manguera de drenaje
Material aislante
Línea de corte
Ejemplo incorrecto
Conducto de
unidad interior
Conducto
Cinta de vinilo (ancha)
Prueba de funcionamiento
- Compruebe que todos los conductos y
cables se han conectado correctamente.
- Compruebe que las válvulas de líquido y gas
se encuentran completamente abiertas.
Prepare el control remoto
1
Retire la cubierta de la batería tirando en la
dirección de las flechas.
2
Inserte las pilas nuevas asegurándose de
que los polos (+) y (-) se colocan en la
posición correcta.
3
Vuelva a colocar la cubierta empujándola
de nuevo en su posición.
NOTA
• Use 2 pilas AAA (1,5 v.). No utilice pilas
recargables.
• Retire las pilas del control remoto si el
sistema no va a usarse durante un largo
periodo de tiempo.
