INSTALAREA UNITÃŢII INTERIOARE
46

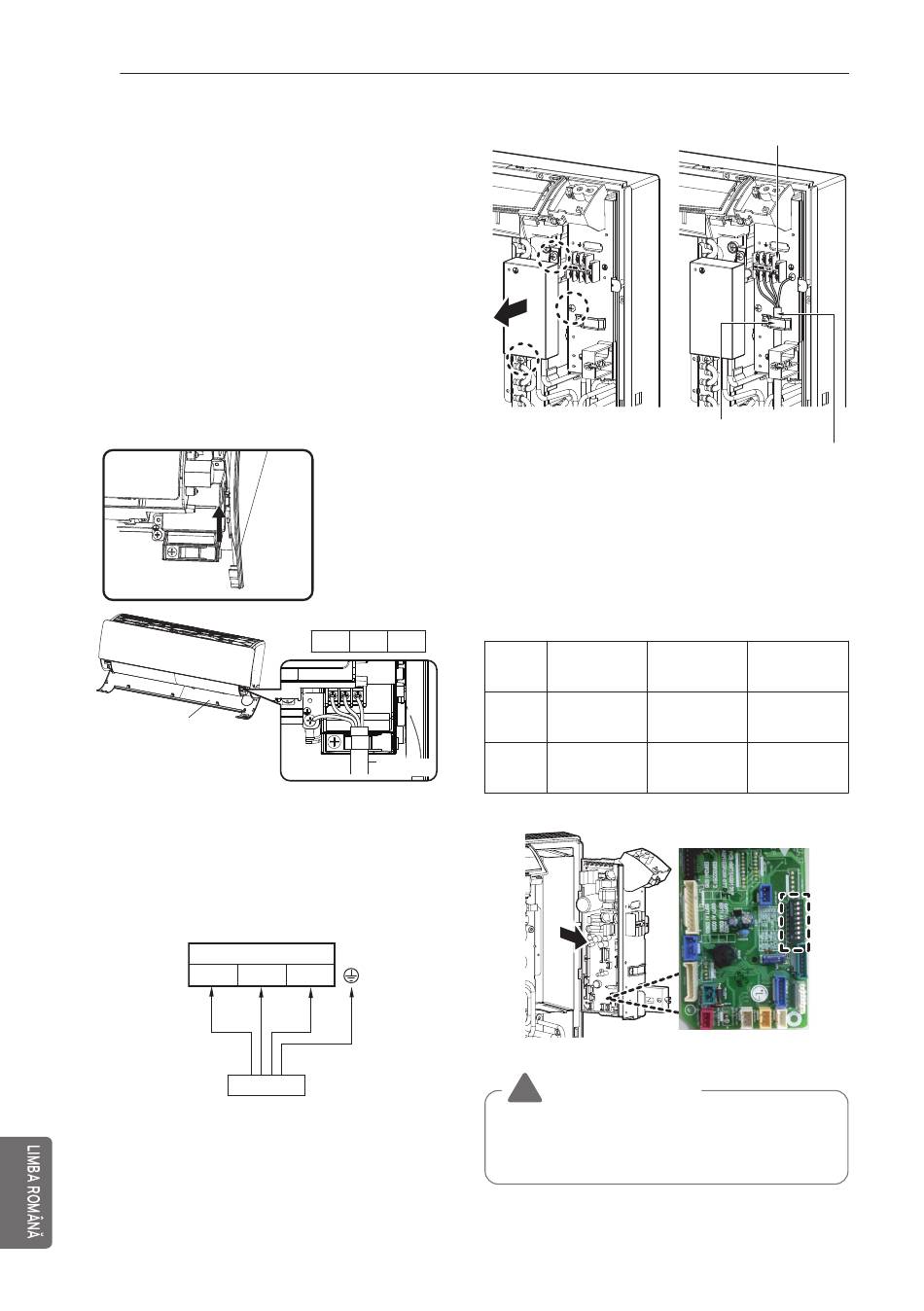

Conectați cablul la unitatea de interior prin
conectarea individuală a firelor la bornele de pe
panoul de control, conform conexiunii unității
exterioare. (Verificați dacă firele unității de exterior
și borna nr. au aceeași culoare cu cele din unitatea
de interior.)
Introduceți cablul de conectare prin partea de jos a
unității de interior și conectați cablul.
(1) Deschideți carcasa Decor
(2) Desfaceți șurubul de pe C/Box
(3) Glisați în sus capacul plăcii de metal
(4) Conectați cablul de conectare
(5) După conectarea cablurilor, fixați capacul plăcii
de metal cu șurubul.
Decor
1
Slăbiţi şuruburile nr. 1 şi 2 ale capacului
cutiei de control.
2
Conectaţi cablul la blocul de borne
conform schemei electrice de mai jos
Blocul de borne al unităţii de interior
1(L) 2(N)
Exterior
1(L) 2(N) 3(C)
Cablu de conectare
pentru alimentare
3
1 1
3 3
2 2
3
Fixaţi cablul pe panoul de control cu
ajutorul clemei pentru cablu.
4
Dacă este necesară fixarea unităţii de
interior, slăbiţi şurubul nr. 3 şi ridicaţi PCB.
(opţiune: utilizarea paletelor inferioare,
unghi de limită pentru paleta superioară)
DIP
Descriere
S/W
Imagine de
S/W 5
montare
Paletă superioară
S/W 7 Paletă
! ATENŢIE
Selectaţi cablul de alimentare conectat la
unitate conform urmãtoarelor specificaţii.
Bloc de borne
Cablu de conectare
Clemă pentru cablu
S/W OFF S/W ON
Pe jumătate
Expus
escamotată
Numai paletă
+ inferioară superioară
