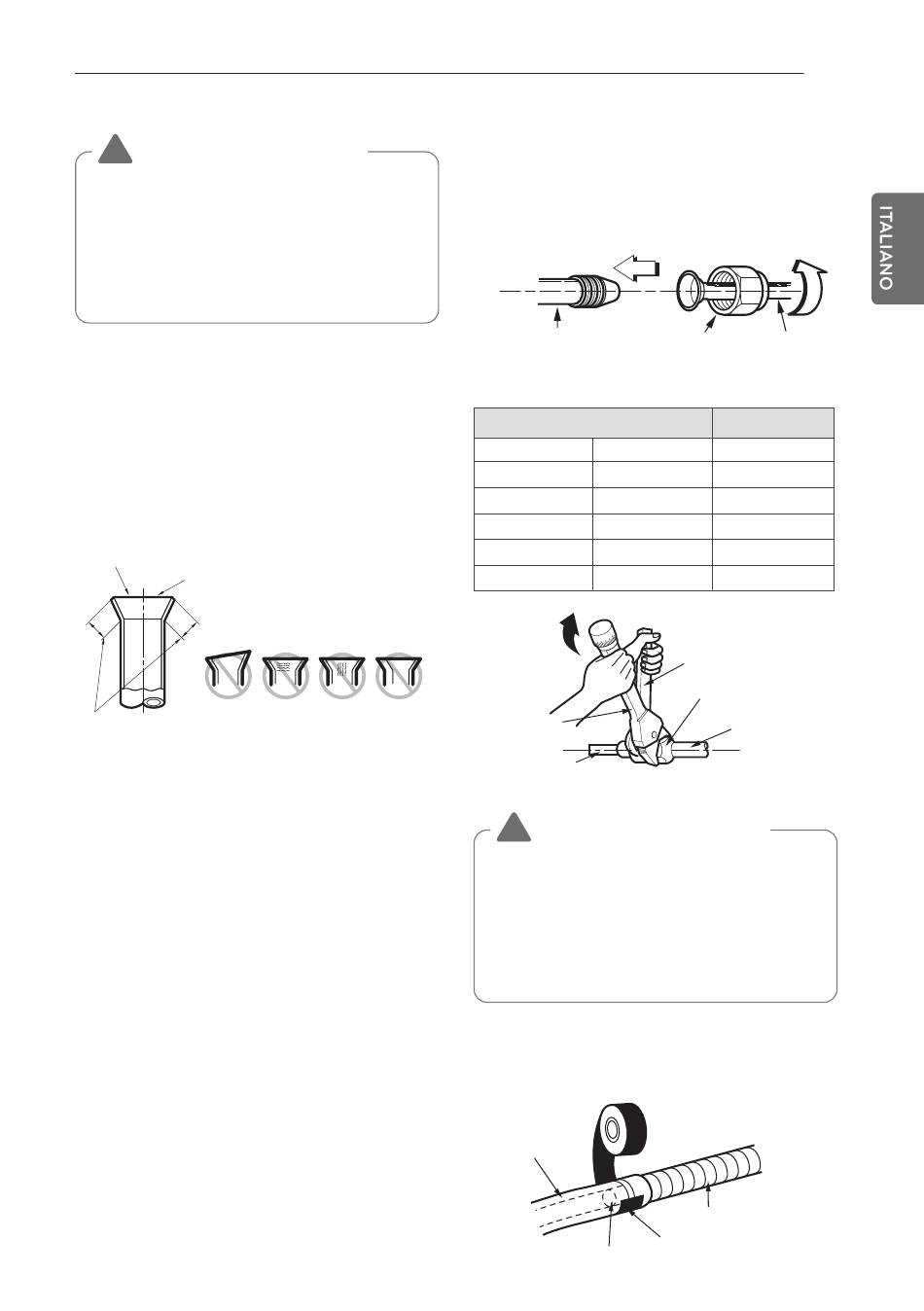

LG UM42F Manual De Instalación página 121

ATTENZIONE
!
• L'installazione delle tubature deve
essere tenuta al minimo.
• Lo snodo svasato sarà utilizzato
unicamente con un tubo ricotto, e con
misure di tubature che non superino i 20
mm di diametro esterno.
Verifica
1
Confrontare la svasatura con la figura in
basso.
2
Se la svasatura è difettosa, tagliare la
sezione svasata e ripetere la svasatura.
Uniforme per tutta
la circonferenza
Interno privo di graffi
Inclinata
Lunghezza uniforme per
tutta la circonferenza
= Svasatura errata =
Superficie Fessurata Spessore
danneggiata non uniforme
INSTALLAZIONE DELL'UNITÀ INTERNA
Collegamento del tubo di
installazione e del tubo flessibile di
scarico all'unità interna.
1
Allineare il centro dei tubi e serrare
sufficientemente a mano il dado svasato.
Tubatura dell'unità interna
2
Serrare il dado svasato con una chiave inglese.
Diametro esterno
mm pollici
Ø 6.35 1/4
Ø 9.52 3/8
Ø 12.7 1/2
Ø 15.88 5/8
Ø 19.05 3/4
Chiave inglese
Tubatura dell'unità interna
ATTENZIONE
!
• Quando i collegamenti meccanici
vengono riutilizzati all'interno, le parti di
tenuta dovranno essere rinnovate.
• Se vengono riutilizzati dei giunti svasati
negli ambienti interni, la parte svasata
dovrà essere ricostruita.
3
Se necessario per estendere il tubo di
scarico dell'unità interna, assemblare il
tubo di scarico come mostrato nel disegno.
Tubo di scarico
Nastro adesivo (stretto)
Adesivo
51
Dado svasato Tubi
Coppia
kgf . m
1.8~2.5
3.4~4.2
5.5~6.5
6.3~8.2
9.9~12.1
Chiave aperta (fissa)
Dado svasato
Tubo di collegamento
Tubo flessibile dell'unità interna
