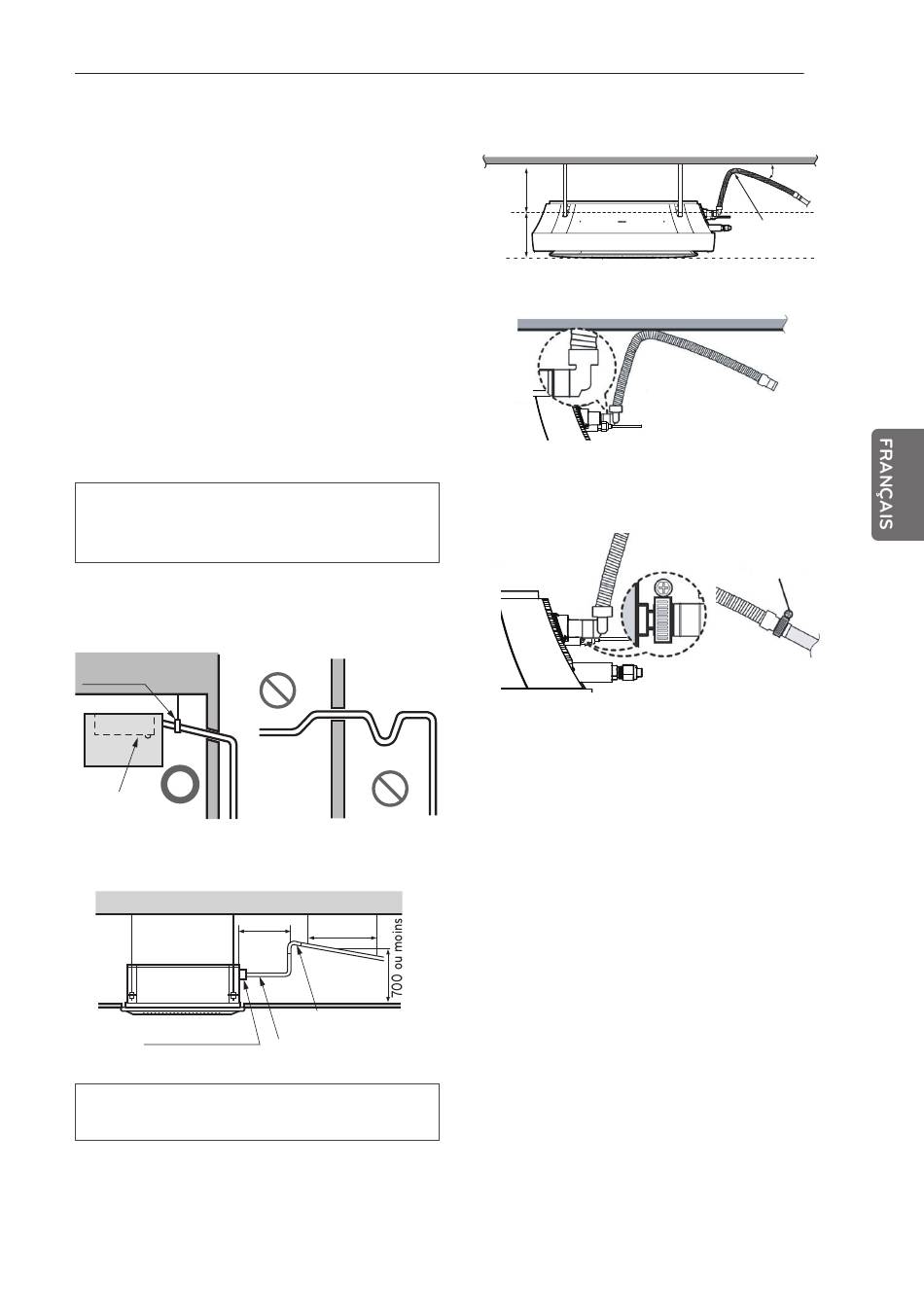

Conduits de drainage unité
interne
[Conduit Dissimulé au
Plafond/Cassette]
- Les conduits de drainage doivent être en
pente vers le bas (1/50 à 1/100) : contrôlez
de ne pas donner une pente vers le haut et
vers le bas pour éviter le flux inverse.
- Pendant la connexion des conduits de
drainage, faites attention de ne pas exercer
trop de force sur les ouvertures de drainage
de l'unité interne.
- Le diamètre externe de la connexion de
drainage de l'unité interne est de 32 mm.
Matériel des conduits : tuyaux en chlorure
de polyvinyle Vp-25 et accessoires des
tuyaux.
- Contrôlez de bien avoir effectué l'isolation
des conduits de drainage.
Pince de tuyau
unité interne
Ouverture
d'entretien de
drainage
300 mm ou moins
300 mm ou moins 300 mm ou moins 300 mm ou moins
Pince métal (fixée)
Matériel d'isolation de chaleur : Mousse de
polyéthylène avec une épaisseur de plus de 8 mm.
acheminement
vers le haut
n'est pas
permis
1 -1.5 m
Conduite de relevage
du drainage
Tuyau de drainage (fixé)
INSTALLATION DE L'UNITÉ INTÉRIEURE
[Type: Rond]
Max
450
250
1
. Fixez le raccord coudé au produit vers le
haut.
2
. Placez le boulon du joint de serrage vers
le haut pour fixer le connecteur.
41
1/50~1/100
Tuyau flexible
Veillez à le boucler
Unité : mm
