MIEJSCA INSTALACJI
Wybierz najlepszą lokalizację
[Zabudowany kanał sufitowy]
- Miejsce montażu musi być w stanie unieść obciążenie czterokrotnie przekraczające masę
jednostki wewnętrznej.
- Miejsce montażu powinno umożliwiać kontrolę urządzenia tak, jak pokazano na rysunku.
- Miejsce montażu powinno być wyrównane.
- Miejsce powinno zapewniać łatwość odpływu wody. (Odpowiednia odległość „H" zapewni spad
potrzebny do jego zapewnienia, jak na rysunku)
- Miejsce montażu powinno dawać możliwość przeprowadzenia instalacji do jednostki
zewnętrznej.
- Miejsce, gdzie znajduje się urządzenie musi być wolne od zakłóceń elektrycznych.
• Miejsce w pomieszczeniu, które zapewni dobry obieg powietrza.
• W pobliżu urządzenia nie mogą znajdować się źródła ciepła lub pary.

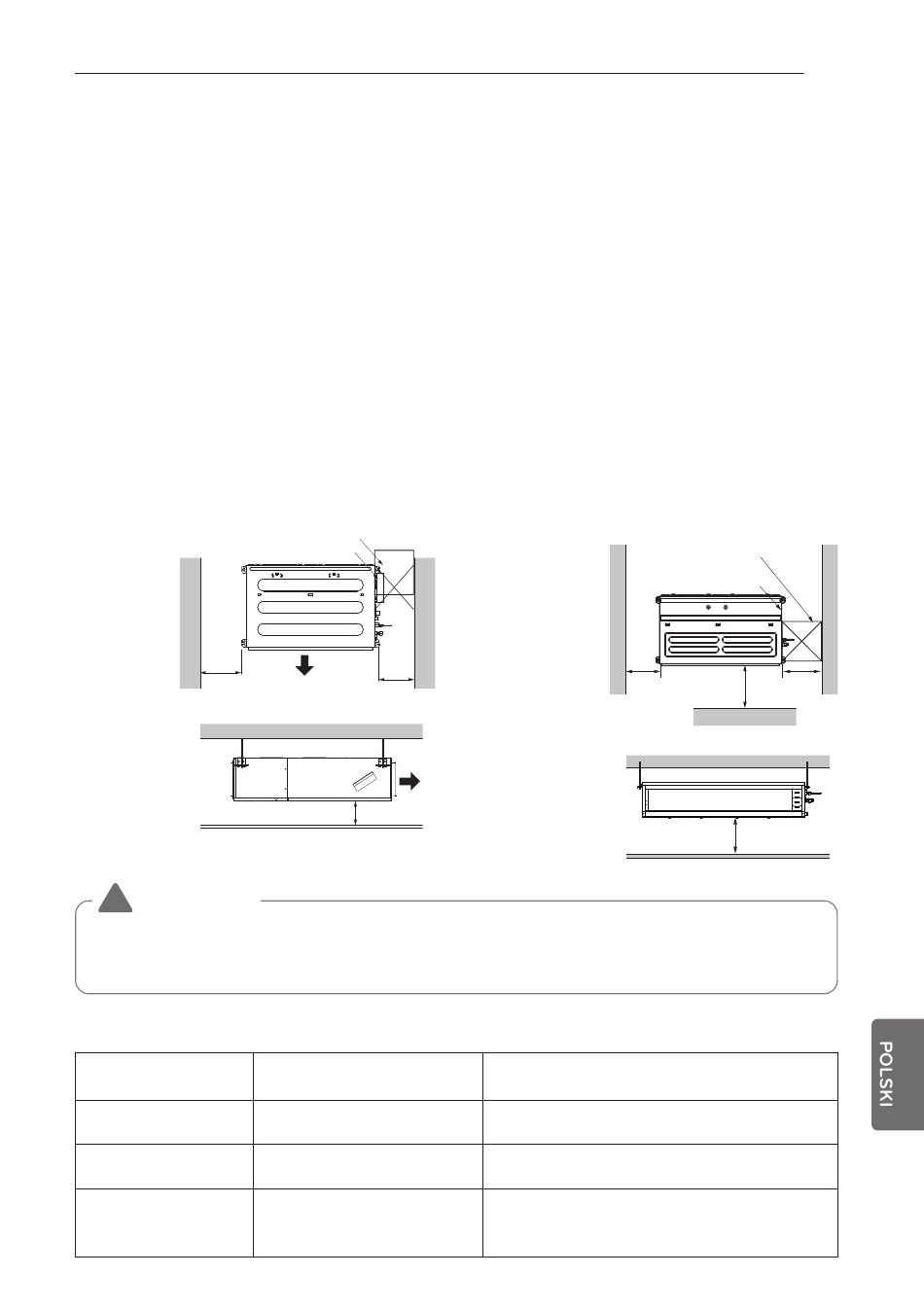

Przewód w suficie - niskie napięcie stat.
Otwór inspekcyjny (600 x 600)
Widok z góry
(jednostka: mm)
600
lub
więcej
Widok z boku
(jednostka: mm)
• Odpowiednia odległość „H" zapewni spad potrzebny
do jego zapewnienia, jak na rysunku
UWAGA
!
• Jeśli urządzenie jest instalowane w obszarze nadmorskim, elementy montażowe (oraz
urządzenie) mogą ulec korozji, dlatego należy zastosować odpowiednie zabezpieczenie
antykorozyjne.
Standardowy otwór inspekcyjny
Numer otworu
inspekcyjnego
1
2
Rozmiar otworu
powinien być większy
niż IDU.
Panel sterowania
600
Wylot lub
więcej
powietrza
Wylot
powietrza
H = 20 lub więcej
Odległość między płytą sufitu
podwieszanego a stropem
Ponad 100 cm
20 cm do 100 cm
Poniżej 20 cm
MIEJSCA INSTALACJI
Przewód w suficie - średnie napięcie stat.
Widok z góry
(jednostka: mm)
600
lub
więcej
Widok z przodu
Uwagi
Odpowiednia ilość miejsca w suficie na prace
serwisowe.
Przestrzeń niewystarczająca. Trudność przy
pracach konserwacyjnych
Minimalna wysokość do wymiany silnika.
17
Otwór inspekcyjny
(600 x 600)
Panel sterowania
600
1 000
lub
lub więcej
więcej
Przód
H = 20 lub więcej
