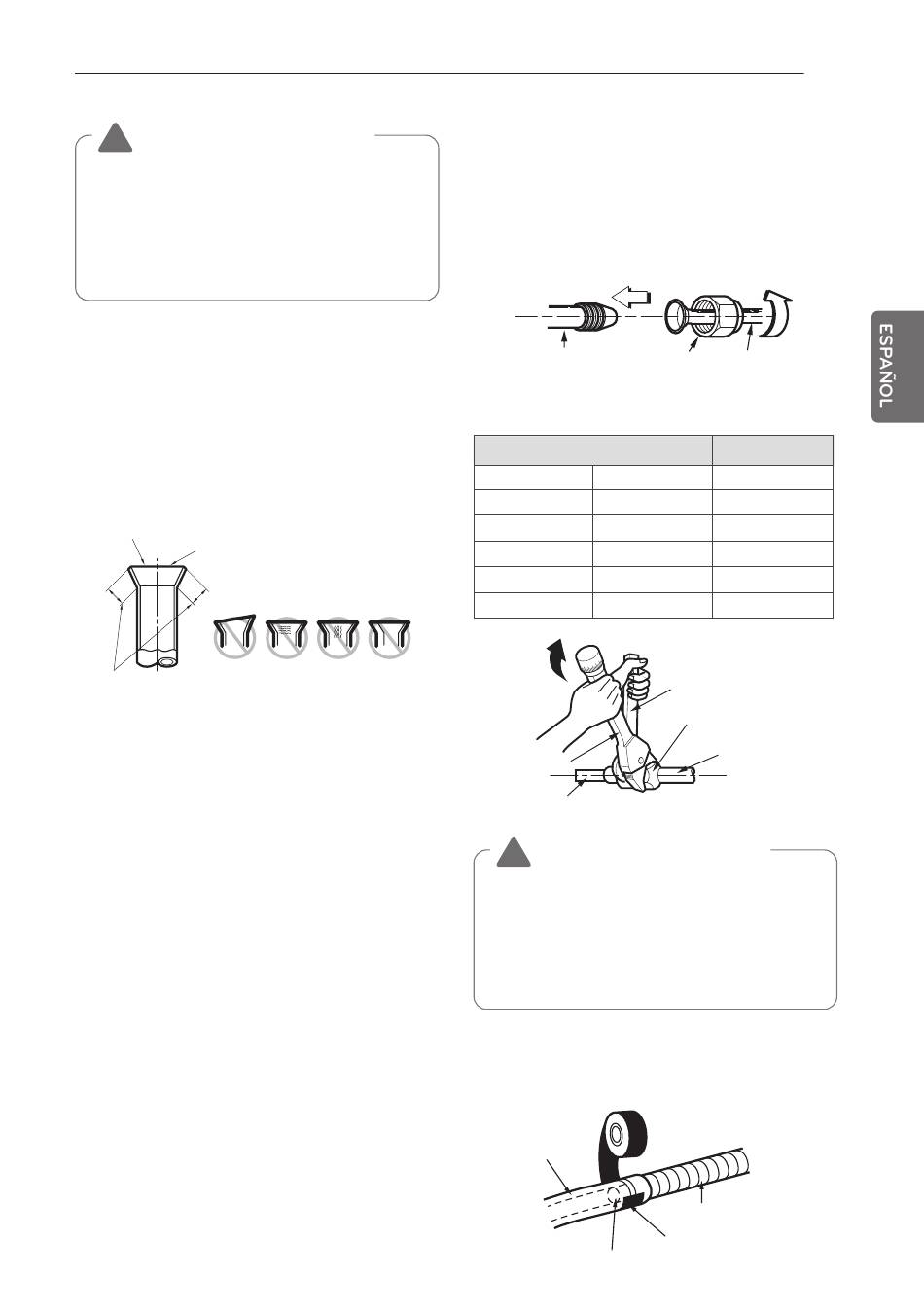

PRECAUCIÓN
!
• La instalación de la tubería debe
mantenerse en un mínimo.
• El uso de juntas abocardadas se debe
restringir a los tubos recocidos, y a tubos
que no superen un diámetro exterior de
20 mm.
Compruebe
1
Compare el abocinado con la figura.
2
Si la sección abocinada está defectuosa,
córtela y vuelva a abocinarla.
Suavice todo el contorno
El interior es brillante sin arañazos
= Abocinado incorrecto =
Inclinado
Igual longitud en todo el contorno
Superficie Agrietado Grosor
dañada desigual
INSTALACIÓN DE LA UNIDAD INTERIOR
Conexión del conducto de instalación y
la manguera de drenaje a la unidad de
interior
1
Alinee el centro de las conducciones y
apriete suficientemente la tuerca de
abocinado con la mano.
Conductos de la
unidad de interior
2
Apriete la tuerca de abocinado con una llave.
Diámetro exterior
mm pulg
Ø 6,35 1/4
Ø 9,52 3/8
Ø 12,7 1/2
Ø 15,88 5/8
Ø 19,05 3/4
Llave
Conductos de la unidad de interior
PRECAUCIÓN
!
• Cuando se reutilicen en interiores
conectores mecánicos, las piezas de
sellado se deben renovar.
• Cuando las uniones ensanchadas se usen
de nuevo en espacios interiores, la parte
ensanchada debe fabricarse de nuevo.
3
Cuando necesite extender la manguera de drenaje
de la unidad de interior, monte la manguera de
drenaje como se muestra en el diagrama.
Conducto
de drenaje
Cinta de vinilo (estrecha)
Adhesivo
51
Tuerca de Tuberías
abocinado
Torsión
kgf . m
1,8~2,5
3,4~4,2
5,5~6,5
6,3~8,2
9,9~12,1
Llave fija (abierta)
Tuerca de abocinado
Conducto de conexión
Manguera de drenaje
de la unidad de interior
